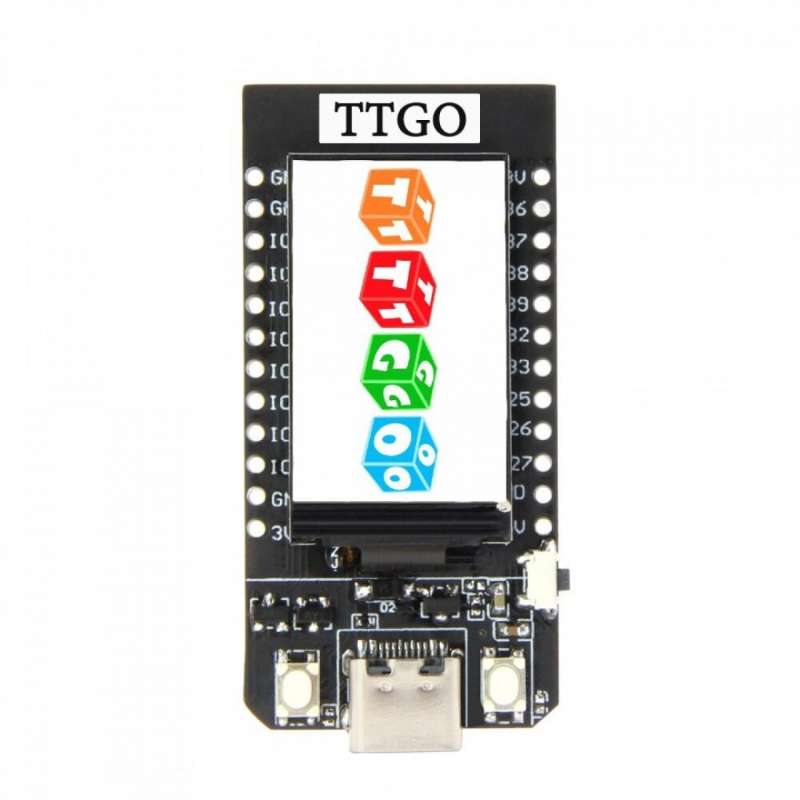

LilyGO TTGO T-Display V1.1 ESP32, 4MB, 1.14 inch TFT Display (LY-Q224) ESP32 WiFi Bluetooth Development Board

• MCU ESP32 Xtensa dvojjadrový mikroprocesor LX6
• Bezdrôtová konektivita Wi-Fi 802.11 b/ g/ n, BL V4.2+BLE
• Programovacia platforma Arduino-ide、Micropython
• Sériový čip CH9102
• pamäť Flash: 4M
• Vstavané funkcie Tlačidlá: l006+I007, detekcia napájania batérie

Popis

Pre 1,14-palcový ST7789V IPS LCD

• Rozlíšenie: 135 x 240
• Vysoká hustota 260 PPI
• 4-vodičové rozhranie SPI
• Pracovné napájanie: 3,3 V
• 1,14" uhlopriečka
• Plnofarebný TFT displej
• Ovládač: ST7789

Ďalšiu technickú podporu môžete získať na GitHub.

Rýchly štart

1. Skopírujte TFT_eSPI do adresára <C:\Users\Your User Name\Documents\Arduino\libraries>.
2. Otvorte Arduino IDE, vyhľadajte TFT_eSPI v súbore a napríklad továrenský testovací program T-Display sa nachádza v TFT_eSPI -> FactoryTest, môžete tiež použiť iné vzorové programy poskytované TFT_eSPI 3 V možnostiach nástroja Arduino IDE vyberte vývojovú dosku ESP32 Dev Module, vyberte Disable v možnosti PSRAM, vyberte 4MB v možnosti Flash Size, ostatné ponechajte v predvolenom nastavení
3. Vyberte príslušný sériový port. Ak si nie ste istí, odstráňte všetky sériové porty, nechajte dosku v stave USB pripojenia a vyberte len ten jeden
4. Nakoniec kliknite na upload, šípku vpravo vedľa začiarknutia

Pripojenie SD karty

Predveďte, ako používať druhé zariadenie SPI, pričom ako demonštračné zariadenie použite SD kartu.

Name	V18
TFT Driver	ST7789
TFT_MIS	N/A
TFT_MOSI	19
TFT_SCLK	18
TFT_CS	5
TFT_DC	16
TFT_RST	N/A
TFT_BL	4
I2C_SDA	21
I2C_SCL	22
ADC_IN	34
BUTTON1	35
BUTTON2	0
ADC Power	14

V prípade potreby si prečítajte  stránku o certifikácii

Obsah balenia:

• 1x doska TTGO T-Display V1.1
• 1x batériový kábel: 2p Molex Picoblade
• 1x sada konektorov
