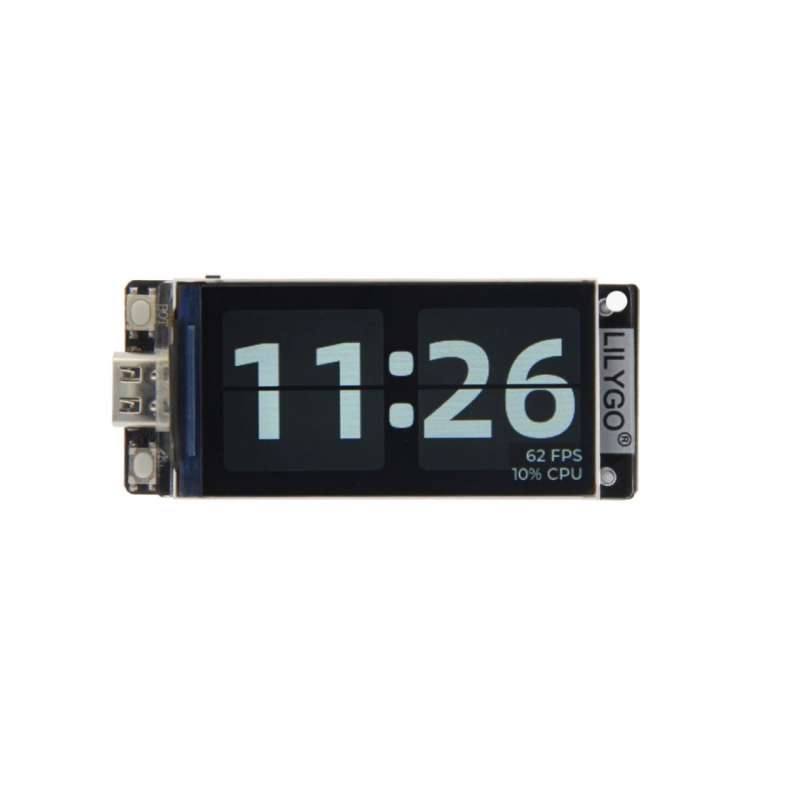

LilyGO TTGO T-Display-S3 ESP32-S3, 1.9inch TFT Display ST7789, Soldered Headers (LY-H577)

T-Display-S3 je vývojová doska, ktorej hlavným riadiacim čipom je ESP32-S3. Je vybavená 1,9-palcovým farebným LCD displejom a dvoma programovateľnými tlačidlami. Komunikácia pomocou rozhrania I8080 Zachováva rovnaký dizajn rozloženia ako T-Display. ESP32S3 môžete priamo použiť na USB komunikáciu alebo programovanie.

Špecifikácie

• MCU ESP32-S3R8 Dvojjadrový mikroprocesor LX7
• Bezdrôtová konektivita Wi-Fi 802.11, BLE 5 + BT mesh
• Programovacia platforma Arduino-ide、 Micropython
• Flash 16 MB
• PSRAM 8 MB
• Detekcia napätia batérie IO04
• Vstavané funkcie Boot + Reset + tlačidlo IO14
• LCD 1,9" uhlopriečka, farebný TFT displej
• Ovládač čipu ST7789V
• Rozlíšenie 170(H)RGB x320(V) 8-bitové paralelnú rozhranie
• Pracovné napájanie 3,3 V
• Support STEMMA QT / Qwiic
• Support JST-SH 1,0 mm 4-PIN
• Konektor JST-GH 1,25 mm 2PIN

Ukážkový kód na referenčné účely [Github]

Ak potrebujete technickú podporu, podrobnosti nájdete na nižšie uvedenom odkaze.

T-Display-S3

T-Display-S3 Úvod

• Séria T-Display má nového člena.
• Je vybavený najnovším ESP32-S3 [Wi-Fi 802.11, BLE 5 + BT mesh].
• Obrazovka bola tiež zväčšená z pôvodných 1,14 palca na 1,9 palca a bola doplnená akrylová doska na jej upevnenie.
• Bude to druhý model LILYGO Display s akrylovou doskou.
• Celkový dizajn nadväzuje na dizajn série T-Display.

What's In The Box

Not Solder Version

Solder Version
