CrowPanel ESP32 4.2” E-paper HMI Display with 400x300 Resolution, Black/White Color Driven By SPI Interface (ER-DIE07300S)

• 【4,2-palcový displej E-Paper】400*300 rozlíšenie, použitie ESP32-S3 ako hlavného ovládacieho prvku, silný výkon.
• 【Ultra nízka spotreba energie】Spotrebováva energiu len pri obnovovaní, čím predlžuje životnosť batérie.
• 【Čistý reflexný režim】Vďaka tomu, že na zobrazenie obsahu odráža okolité svetlo namiesto podsvietenia, je jasne čitateľný na priamom svetle.
• 【Zachovanie displeja pri vypnutí】Obsah sa nestratí, ani keď nie je napájanie.

Tento 4,2“ displej HMI CrowPanel ESP32 využíva pokročilú technológiu elektroforetického displeja s aktívnou matricou a je vybavený povrchom s tvrdou vrstvou proti odleskom, ktorý dokáže udržať obsah jasne viditeľný aj na slnku a dokonale reprodukuje vzhľad a zážitok z čítania tradičného papiera. Zabudovaný čip ESP32-S3 ako hlavný riadiaci prvok zabezpečuje vysoký výkon a rýchly a stabilný prenos údajov prostredníctvom rozhrania SPI. S vysokým rozlíšením 400*300 poskytuje jemný efekt zobrazenia a využíva klasický čiernobiely dvojfarebný displej, ktorý sa prispôsobuje rôznym scenárom použitia. Je tiež vybavený viacerými konštrukciami rozhraní a tlačidiel vrátane slotu na kartu TF, rozhrania BAT, rozhrania UART0, rozhrania 2x10 pinov GPIO, tlačidla späť, tlačidla domov a otočného prepínača, čo je pre používateľov pohodlné na vývoj a ovládanie. Biely akrylový plášť je nielen krásny, ale aj chráni obrazovku. Ďalšou zaujímavosťou, ktorá je založená na čipe ESP32, je jeho široká kompatibilita. Je kompatibilný s tromi vývojovými prostrediami: Arduino IDE, ESP IDF a MicroPython, čo zjednodušuje sekundárny vývojový proces. Aj jeho konštrukcia s ultraširokým pozorovacím uhlom umožňuje vychutnať si rovnaký brilantný obraz z akéhokoľvek uhla. Funkcia ultranízkej spotreby energie spotrebúva pri obnovovaní len malé množstvo energie, čím zabezpečuje dlhotrvajúcu výdrž batérie. Režim čistého odrazu znamená, že nie je potrebné žiadne podsvietenie a informácie zostanú jasne viditeľné aj po výpadku napájania bez obáv zo straty informácií. Vďaka svojim vynikajúcim vlastnostiam, ako je nízka spotreba energie, vysoký kontrast a vysoká odrazivosť, sa táto obrazovka s elektronickým atramentom široko používa v regálových štítkoch, cenovkách, odznakoch, inteligentných štítkoch, inteligentných domácich zariadeniach, elektronických čítačkách, inteligentných nositeľných zariadeniach a iných prenosných zariadeniach a je ideálnou voľbou pre rôzne inteligentné zariadenia a aplikácie.

Feature

• 4.2-inch E-Paper display, 400*300 resolution, black and white, using SPI interface communication;
• ESP32-S3 as the main chip, frequency up to 240MHz;
• Pure reflection mode, no backlight required, completely relying on light reflection to display content, and the displayed content will not be lost even if the power is off;
• Hard-coated anti-glare display surface, which can keep the content visible even under direct sunlight;
• High contrast and high reflectivity provide a clearer and more vivid visual experience;
• Ultra-low power consumption and partial refresh function, significantly saving energy and extending battery life;
• Support full viewing angle, clearly visible from any angle;
• Rich buttons and interfaces (such as GPIO interface, UART interface, home button, etc.) for easy development and operation；
• Equip with Arduino IDE, ESP IDF, and MicroPython development environment for a smooth development experience

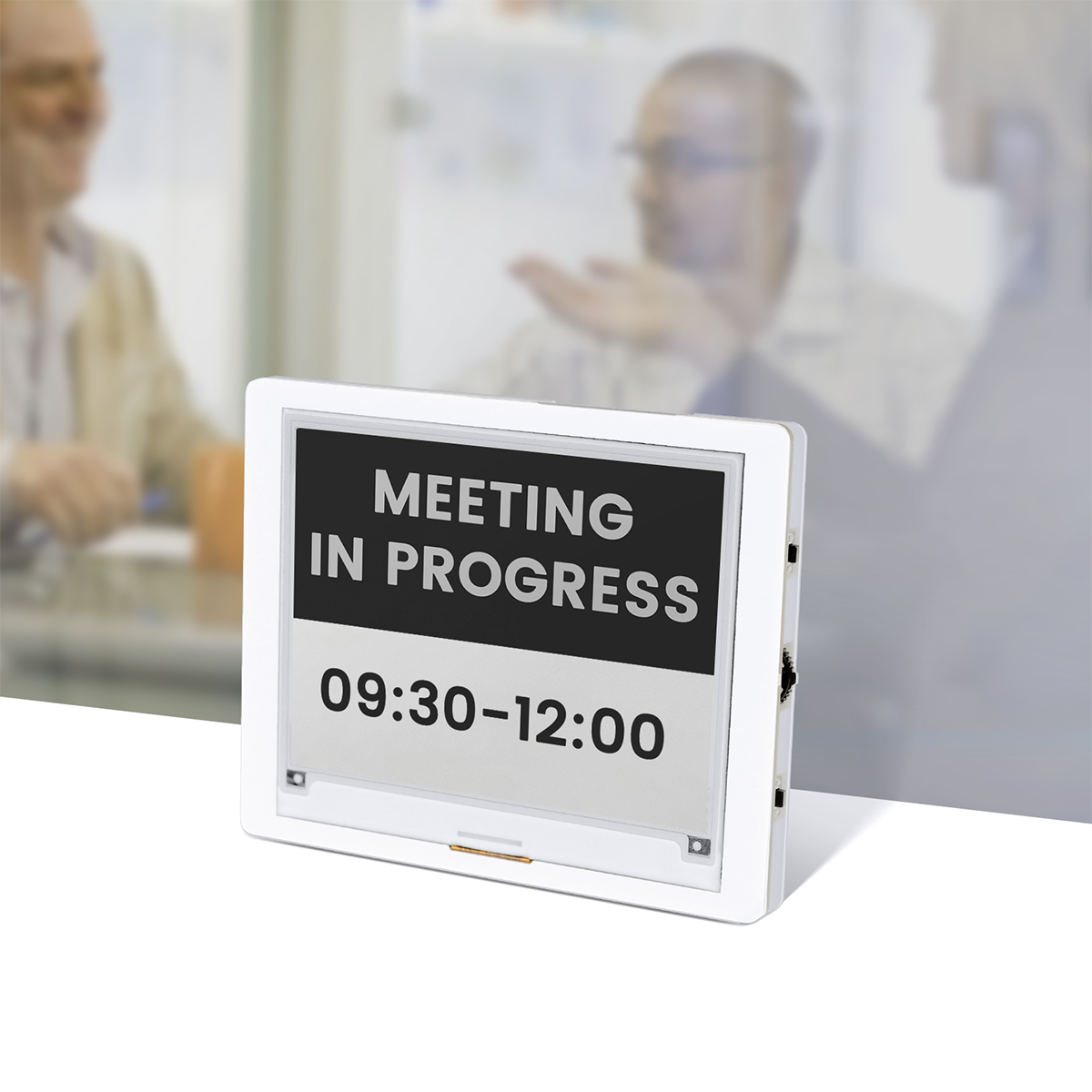

Where to use

• Electronic label: supermarket or shelf product information and price；
• E-book reader；
• Electronic business card: display the corresponding participant information；
• Smart home and other applications.

Specification

Size	4.2 inch
MCU	ESP32-S3-WROOM-1-N8R8, up to 240 MHz
Flash	8 MB
PSRAM	8 MB
Material	Active Matrix Electrophoretic Display (AM EPD)
Driver Chip	SSD1683
Resolution	400(H)*300(V) Pixel
Pixel pitch	0.212*0.212
Viewing Angle	Full Viewing Angle
Communication interface	3-/4-wire SPI

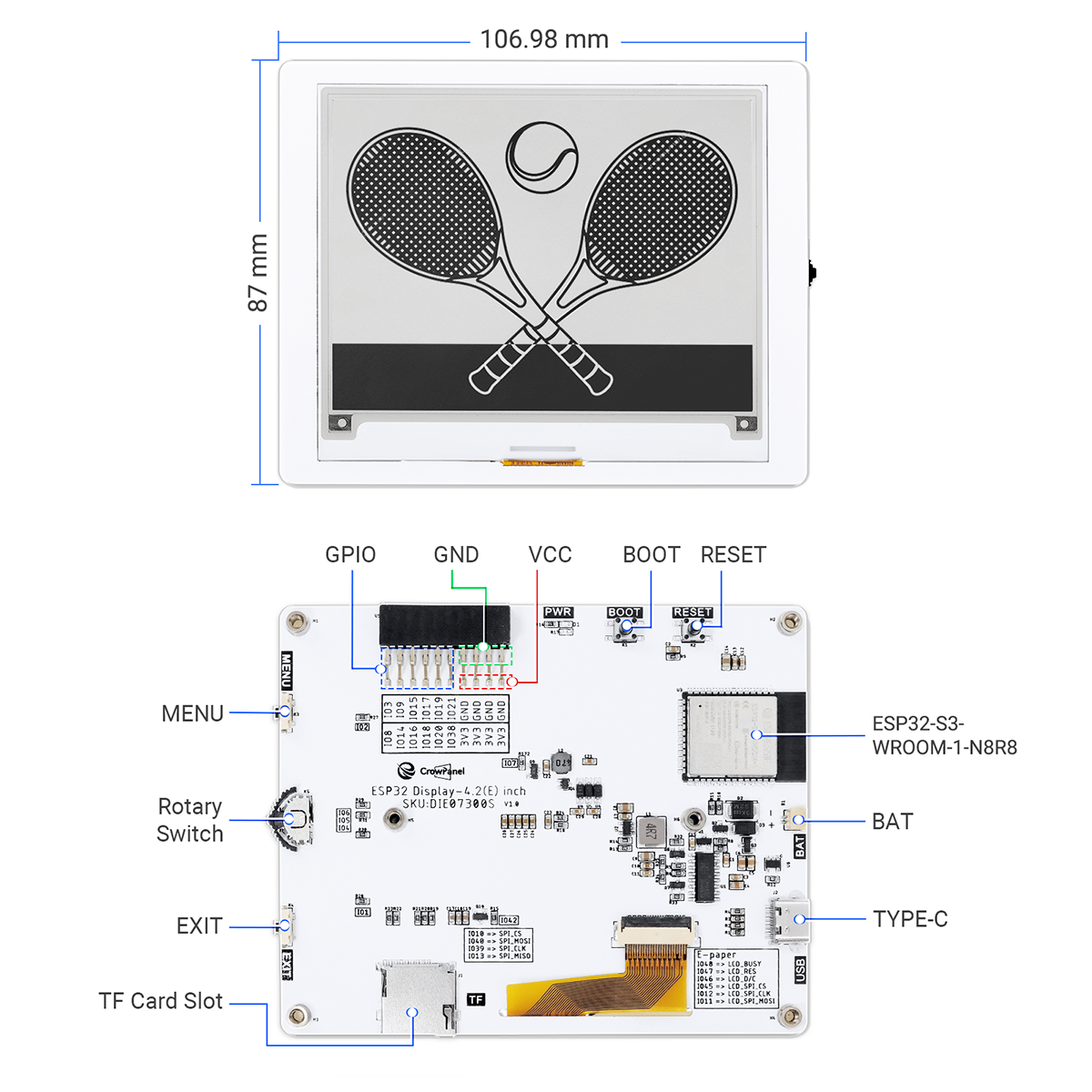

Interface	UART0x1, BATx1, GPIOx1, TF Card Slot x1
Button	Dial Switchx1, Menu Buttonx1, Back Buttonx1, REST Buttonx1, BOOT Buttonx1
Development Environment	Arduino IDE、ESP IDF、MicroPython
Display Color	Black and white
Refresh Mode	Partial refresh (saves more power)
Display Operation Voltage	2.2~3.7V
Case	White Acrylic Case
Operation Temperature	-0~50℃
Storage Temperature	-25~70℃
Active Area	84.8(H)*63.6(L)(H*L)

Package List

• 1x 4.2 inch E-Paper Display
• 1x USB Cable



Wiki & External links

• SSD1683 Datasheet
• ESP32-S3-WROOM-1 Datasheet
