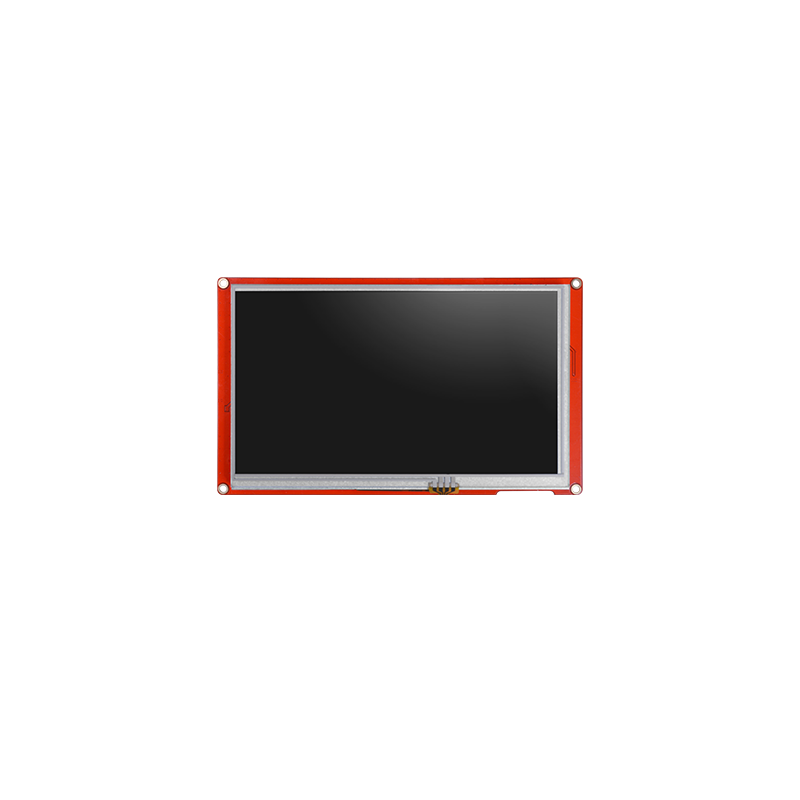

NX8048P070-011R Nextion NX8048P070-011R 7,0" HMI-TFT-Display Intelligent Series, IPS, resistive touch (IM190402003)

1. Prehľad
2. Modely Nextion
3. Špecifikácie
4. Elektronické vlastnosti
5. Pracovné prostredie a spoľahlivosť Parametre
6. Výkon rozhraní
7. Vlastnosti pamäte
8. Rozmery produktu

Nextion je riešenie rozhrania človek-stroj (HMI), ktoré kombinuje integrovaný procesor a pamäťový dotykový displej so softvérom Nextion Editor pre vývoj projektov HMI GUI. Pomocou softvéru NEXTION Editor môžete rýchlo vyvinúť HMI GUI pomocou komponentov drag-and-drop (grafika, text, tlačidlo, posúvač atď.) a inštrukcií založených na texte ASCII pre kódovanie interakcie komponentov na strane displeja. Displej Nextion HMI sa pripája k periférnemu MCU prostredníctvom sériového rozhrania TTL (5 V, TX, RX, GND), aby poskytoval oznámenia o udalostiach, na ktoré môže periférny MCU reagovať. Periférny MCU môže jednoducho aktualizovať priebeh a stav späť na displej Nextion pomocou jednoduchých inštrukcií založených na texte ASCII.

Produkty radu Intelligent Series majú výkonnejší hardvér z hľadiska MCU, Flash pamäte a SRAM v porovnaní s radmi Basic Series a Enhanced Series. Čo je nové? Funkcie prehrávania zvuku, videa a animácií obohacujú interakciu používateľa s projektom HMI. Rad Intelligent Series podporuje pokročilé softvérové vlastnosti a funkcie, ako sú transparentné komponenty, efekt načítania stránky, presúvanie a ťahanie komponentov atď.

Nextion Models

Nextion Type	Intelligent Series
Nextion Models	NX8048P070-011R (7.0 inch resistive touchscreen without enclosure)

Specifications

	Data	Description
Color	65K 65536 colors	16 bit 565, 5R-6G-5B
Layout size	181mm(L)×108mm(W)×9.3mm(H)	NX8048P070-011R
Visual Area (V.A.)	164.90mm(L)×100.00mm(W)
Active Area (A.A.)	154.08mm(L)×85.92mm(W)
Resolution	800×480 pixel	Also can be set as 480×800
Touch type	Resistive
Touches	> 1 million
Backlight	LED
Backlight lifetime (Average)	>30,000 Hours
Brightness	300nit	0% to 100%, the interval of adjustment is 1%
Weight	265g

Electronic Characteristics

	Test Conditions	Min	Typical	Max	Unit
Operating Voltage		4.75	5	6.5	V
Operating Current	VCC=+5V, Brightness is 100%	–	430	–	mA
	SLEEP Mode	–	170	–	mA
Power supply recommend：5V, 1.0A, DC

Working Environment & Reliability Parameter

	Test Conditions	Min	Typical	Max	Unit
Working Temperature	5V, Humidity 60%	-20	25	70	°C
Storage Temperature		-30	25	85	°C
Working Humidity	25°C	10%	60%	90%	RH

Interfaces Performance

	Test Conditions	Min	Typical	Max	Unit
Serial Port Baudrate	Standard	2400	9600	921600	bps
Output High Voltage (TXD)	IOH=1mA	3.0	5.0	Vin	V
Output Low Voltage(TXD)	IOL=-1mA		0.1	0.2	V
Input High Voltage(RXD)		3.0	5.0	Vin	V
Input Low Voltage(RXD)		-0.7	0.0	1.3	V
Serial Port Mode	TTL (RX:3.3V/TX:5.0V)
Serial Port	4Pin_2.54mm
USB interface	NO
SD card socket	Yes (FAT32 format), support maximum 32G Micro SD Card * presence of *.tft file on microSD: socket is exclusive to upgrade Nextion firmware/HMI design * Intelligent Series only: see Instruction Set / Editor Guide for microSD card runtime usage
Extended IO	8 Digital extended GPIO
	IO0-IO7 support input, output and component binding event (3.3V) * IO pin / ports are not exclusive, limit current draw to 1mA recommended
	IO6-IO7 support PWM
RTC	built-in RTC support (Battery type: CR1220)

Vin: the input voltage of power supply

Memory Features

Memory Type	Test Conditions	Min	Typical	Max	Unit
FLASH Memory	Store fonts and images			120	MB
User Storage	EEPROM			1024	BYTE
RAM Memory	Store variables			512	KB
Instruction Buffer	Instruction Buffer			4096	BYTE

Audio Features

Speaker	Parameter	Min	Typical	Max	Unit
Power	–	0.5	–	1.5	W
Audio Connector Type：1.25T-2-2A (1.25mm pitch 2-pin housing)

* NX8048P070-011R do not have speaker in the package.

Product Dimensions

NX8048P070-011R_Dimension

Product Certificates

CE-EMC, RoHS, DECLARATION OF CONFORMITY
