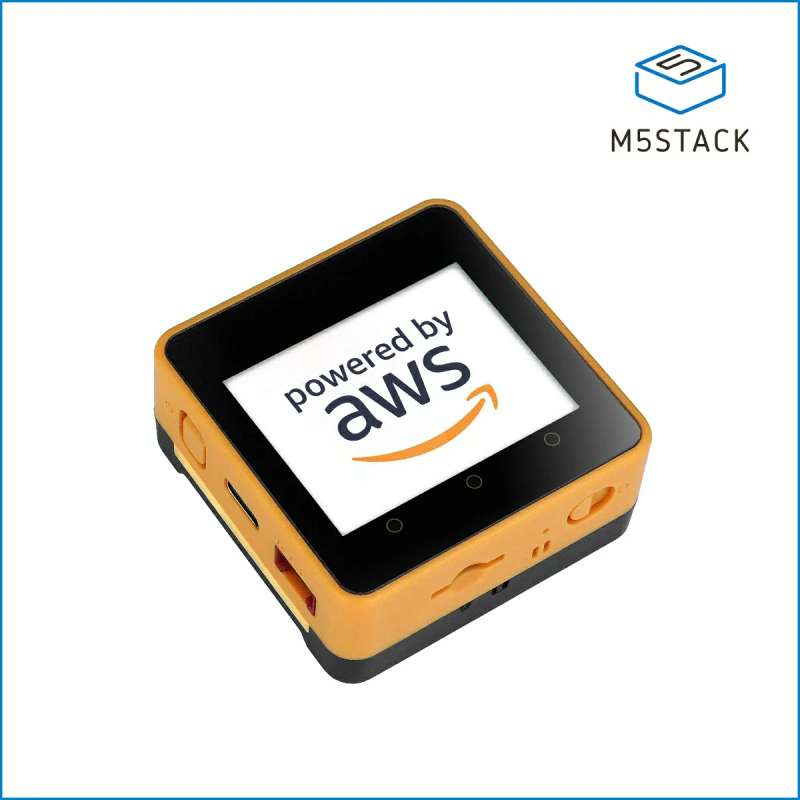

M5Stack Core2 for AWS Kit v1.3 (M5-K010-AWS-V13)

Core2 For AWS v1.3 je vývojová sada určená pre vzdelávacie a bezpečnostné projekty v rámci AWS IoT, pozostávajúca z hlavného radiča M5Stack Core2 a rozširujúcej základne Base M5GO Bottom2 v1.3 s integrovaným kryptografickým čipom.

Hlavný radič je postavený na dvojjadrovom procesore ESP32-D0WDQ6-V3 s frekvenciou 240 MHz, vybavený 16 MB Flash, 8 MB PSRAM a 2,0-palcovým kapacitným dotykovým displejom s Wi-Fi pripojením. Disponuje vstavaným vibračným motorom, modulom RTC, jednotkou správy napájania AXP192 a zelenou LED kontrolkou napájania. K dispozícii je slot na TF kartu spolu s I2C audio zosilňovačom a reproduktorom. Tlačidlo napájania sa nachádza na ľavej strane, tlačidlo reset na spodnej strane a tri virtuálne programovateľné tlačidlá na prednom paneli.

Rozširujúca základňa integruje kryptografický čip ATECC608, 6-osovú IMU BMI270, digitálny mikrofón SPM1423 a 500 mAh Li-ion batériu. K dispozícii sú dva porty HY2.0-4P podporujúce ADC, DAC a UART. Na oboch stranách je rozmiestnených desať RGB LED diód SK6812 s matnými svetlovodmi. Na spodnej strane sa nachádza magnetický nabíjací port Pogo Pin s integrovaným nabíjacím obvodom TP4057, ktorý zároveň poskytuje prístup k zbernici I2C. Základňa obsahuje vstavané magnety a montážne otvory kompatibilné s LEGO, s vyhradenými miestami pre CP2104 a konektor lítium-iónovej batérie pre budúce rozšírenie. Je vhodná na prototypovanie terminálov pre inteligentnú domácu bezpečnosť, spoľahlivé získavanie údajov na okraji siete a nahrávanie údajov do cloudu.

Poznámka

• Vibračný motor zabudovaný v M5Core2 je fyzicky v konflikte s rozširujúcimi základňami série M5 Base. Aby ste predišli poškodeniu zariadenia, neukladajte M5Core2 na žiadnu funkčnú základňu zo série M5 Base.
• Niektoré jednotky môžu vykazovať nelineárnu dotykovú odozvu v blízkosti okrajov obrazovky. Tento problém môžete vyriešiť aktualizáciou firmvéru obrazovky pomocou M5Tool.

Funkcie

• Hlavný radič ESP32-D0WDQ6-V3
• Vstavaný hardvérový kryptografický čip ATECC608
• 16 MB Flash
• 8 MB PSRAM
• Wi-Fi 2,4 GHz
• Vstavaný reproduktor
• LED indikátor napájania
• Vibračný motor
• Hodiny RTC
• Kapacitný dotykový displej
• Vstavaná Li-ion batéria
• Nezávislá doska na rozšírenie periférií
• Vstavaná 6-osová IMU BMI270
• Mikrofón PDM
• Správa napájania AXP192
• Slot na microSD kartu
• Rozširujúce rozhranie HY2.0-4P
• Vývojová platforma:
• UiFlow1 / UiFlow2
• Arduino IDE
• ESP-IDF
• PlatformIO

Obsahuje

• 1 x Core2 pre AWS v1.3
• 1 x kábel USB typu C (50 cm)
• 1 x imbusový kľúč v tvare L, 2,5 mm (pre skrutku M3)

Specification	Parameter
SoC	ESP32-D0WDQ6-V3 @ dual-core, 240 MHz
SRAM	520KB
Flash	16MB
PSRAM	8MB
Wi-Fi	2.4 GHz Wi-Fi
Hardware Crypto Chip	ATECC608B-TNGTLSU-G (addr 0x35)
Input Voltage	5V @ 500mA
Host Interface	USB Type-C x1, Pogo Pin x1, I2C x1, GPIO x1, UART x1
Programmable LED	SK6812 x 10
Buttons	Power button, RST button, Screen virtual buttons x 3
Vibration Alert	Vibration motor
IPS LCD	2.0"@320 x 240 ILI9342C
Capacitive Touch IC	FT6336U
Speaker	1W-0928
Microphone	SPM1423
I2S Amplifier	NS4168
IMU	BMI270
RTC	BM8563
PMU	AXP192
USB-TTL	CH9102F
DC-DC Boost	SY7088
Li-ion Battery	500mAh @ 3.7V
Antenna	2.4G 3D Antenna
Operating Temperature	0 ~ 40°C
Housing Material	Plastic ( PC )
Product Size	54.0 x 54.0 x 23.5mm
Product Weight	72.1g
Package Size	90.0 x 60.0 x 30.0mm
Gross Weight	114.9g
