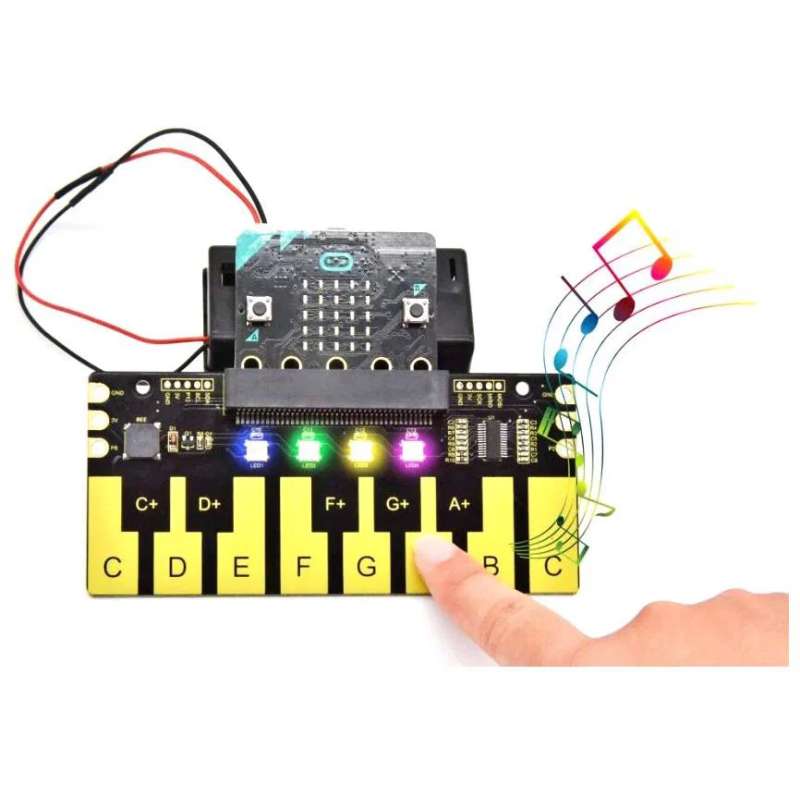

Piano Shield for Micro:bit  (Keyestudio KS0440)  TTP229-LSF

Piano shield od Keyestudio je plne kompatibilný s vývojovou doskou micro:bit. Piano shield pre micro:bit obsahuje čip TTP229-LSF, 8 dotykových klávesov, 4 LED diódy WS2812 a pasívny bzučiak. Dokáže zobrazovať rôzne farby a vydávať rôzne zvuky. Je tiež vybavený 6 okrajovými konektormi, medzi ktorými sú dva konektory na napájanie 3 V a dva signálne konektory. Poskytuje tak jednoduchý spôsob pripojenia ďalších senzorov/modulov k hlavnej doske micro:bit. Okrem toho rozširuje 2 rady rozhraní konektorových podložiek, ktoré uľahčujú spájkovanie konektorov s rozstupom 2,54 mm. Jeden rad obsahuje 3V napájací vstup/výstup a komunikáciu SPI; druhý obsahuje 3V napájací vstup/výstup, signálny pin a komunikáciu I2C.

Napájanie z:

• ①Hlavnej dosky Micro:bit: port Micro USB (5 V); externý napájací konektor 3,3 V
• ②Piano shield: bočné konektory (3 V); rozhranie s kontaktnými plôškami (3 V)
• Ovládací čip: TTP229-LSF
• Rozmery: 124 mm × 55 mm × 10 mm
• Hmotnosť: 29,9 g
• KS0440 Keyestudio Piano Shield for Micro:bit
• Keyestudio WiKi
• Keyestudio Video
• Keyestudio github

4. Hookup Guide

Insert firmly the micro:bit main board into the keyestudio piano shield.

5. Source Code

Download code : Code

Copy the hex file code to your micro:bit just like copying a file to a USB drive. You can right click and choose “Send To→MICROBIT”.

6. Result

Send the code to micro:bit, the 4 WS2812 LEDS on the piano shield turn on red for 1 second, green for 1 scond, blue for 1 second.

When touch the different piano keys, buzzer will make a tone, and the 4 WS2812 LEDS show shiny colors.
