ThinkNode M1 LoRa Meshtastic Transceiver | With 1.54" EPD Screen|GPS function nRF52840-868MHz - Without Case

• 【Prijímač signálu LoRa】Firmvér sa prispôsobuje protokolu Meshtatic, dokáže realizovať efektívny prenos a príjem signálov LoRa;
• 【1,54-palcový displej EPD】 Zobrazenie údajov a stavu zariadenia v reálnom čase
• 【Funkcia určovania polohy pomocou GPS】Vstavaný modul GPS poskytuje možnosti určovania polohy vrátane určovania polohy pomocou GPS, GLONASS, BeiDou, QZSS
• 【Nabíjateľná lítiová batéria】1200 mAh veľkokapacitná batéria môže nepretržite pracovať viac ako 48 hodín, čo spĺňa potreby dlhodobého používania v exteriéri
• 【RTC hodiny】Vstavané hodiny RTC umožňujú rýchlejší štart zariadenia za tepla, podporujú prerušenie/prebudenie

Elecrow ThinkNode-M1 je vysoko výkonné multifunkčné zariadenie integrujúce pokročilú bezdrôtovú komunikačnú technológiu a viacero senzorov. Je určené na dobrodružstvá v prírode, monitorovanie životného prostredia a núdzovú komunikáciu. Ako hlavný procesor používa nRF52840 a podporuje Bluetooth. Používatelia ho môžu jednoducho konfigurovať a monitorovať prostredníctvom svojich mobilných telefónov. M1 sa dodáva s predinštalovaným firmvérom Meshtastic. V kombinácii s bezdrôtovým čipom SX1262 dokáže zariadenie efektívne odosielať a prijímať signály LoRa, čím používateľom poskytuje spoľahlivé možnosti komunikácie na veľké vzdialenosti. M1 je dokonale kompatibilný s oficiálnou aplikáciou Meshtastic. Používatelia môžu aplikáciu používať na konfiguráciu a správu parametrov zariadenia, komunikáciu správ, zdieľanie máp a polohy, monitorovanie stavu siete, zaznamenávanie a export údajov, vlastné nastavenia atď. Na zabudovanom 1,54-palcovom displeji EPD možno zobraziť údaje a stav zariadenia v reálnom čase, čo je pre používateľov pohodlné. Okrem toho má zariadenie M1 zabudovanú nabíjateľnú batériu s kapacitou 1200 mAh a výdržou viac ako 48 hodín, ktorá spĺňa potreby dlhodobého používania v exteriéri. Externá anténa LoRa podporuje výber rôznych frekvencií. Zariadenie využíva integrovanú uzavretú škrupinovú konštrukciu, ktorá je kompaktná, ľahko prenosná a odolná. Vstavaný modul GPS zariadenia M1 dokáže zabezpečiť presné určenie polohy v akomkoľvek prostredí a môže sa používať ako nezávislý komunikačný nástroj pri absencii sieťového pokrytia alebo v núdzových situáciách na ochranu bezpečnosti používateľov. Vďaka vysoko integrovanej koncepcii dizajnu integruje ThinkNode-M1 pokročilé komunikačné technológie, ako sú LoRa a GPS, aby sa dosiahlo efektívne pripojenie a výmena údajov medzi zariadeniami. Či už v odľahlých oblastiach, kde nie sú pokryté mobilné siete, alebo v núdzových situáciách, M1 môže byť spoľahlivým nezávislým komunikačným nástrojom, ktorý používateľom poskytne kritickú bezpečnostnú ochranu.

Možné rozšírenia

• Elecrow nRFLR1262 Wireless Transceiver Module-Integrates Nordic nRF52840 and Semtech SX1262
• Elecrow nRFLR1121 Wireless Transceiver Module-Integrates Nordic nRF52840 and Semtech SX1121
• Elecrow nRFLR1110 Wireless Transceiver Module-Integrates Nordic nRF52840 and Semtech LR1110
• Elecrow nRFLRCC68 Wireless Transceiver Module-Integrates Nordic nRF52840 and Semtech LLCC68

Low power consumption and long battery life

With a built-in 1.54" EPD display

GPS Positioning Function

Meshtastic App Compatible

Users can use the App to configure and manage parameters of the M1 device, communicate messages, share maps and locations, monitor network status, record and export data, customize settings, etc.

Applications

Hardware Overview

Feature

• Thinknode M1’s firmware is adapted to the Meshtastic protocol, it can realize efficient and stable transmission and reception of Lora signals;
• Built-in GPS module, providing accurate positioning functions including GPS, GLONASS, BeiDou, QZSS;
• RTC clock can keep accurate time records even when power is off, and can realize faster hot start of the device, support interruption/wake-up；
• 1.54-inch EPD display screen for real-time viewing of data and device status;
• Built-in 1200mAh lithium battery, it can work continuously for more than 48 hours;
• Low power consumption, the maximum working current is about 85mA (CPU+LoRa transceiver), and the low power consumption is about 5.6μA
• Compatible with the Meshtatic official App. Users can use the App to configure and manage parameters of the M1 device, communicate messages, share maps and locations, monitor network status, record and export data, customize settings, etc.;
• The closed shell with integrated design is compact and portable, easy to carry and durable;
• External LoRa antenna ensures the stability and efficiency of signal transmission;

Target Group

Outdoor enthusiasts, emergency responders, rural and remote residents, technology enthusiasts and developers, logistics and transportation companies, community organizations;

Application

Outdoor adventure/Emergency communications/Community networking/Technology enthusiasts/Fleet management

Specification

Main Processor（Nordic nRF52840）
CPU/SoC	32-bit Arm® Cortex™-M4 CPU at 64 MHz with FPU (Floating Point Unit)
System Memory	256 KB RAM
Storage	3 MB Flash memory (external 2M Flash chip)
Firmware	Meshtastic firmware is fully compatible, and the signal is transmitted in LoRa mode
Display
Size	1.54 inch-EPD(monochrome ink screen)
Display Materials	E-lnk（Electronic Ink）
Resolution	200*200 or more
Driver Chip	SSD1681 (Via SPI or I2C interface)
Global Fresh Time	2s
Wireless Communication
Bluetooth	Bluetooth Low Energy and Bluetooth 5(phone configuration)
LoRa	SX1262 LoRa Transceiver、US 915MHz/EU 868MHz(External antenna)
Hardware
Interface	Type-C Interface、SMA Interface
Function	GPS Location(GPS, GLONASS, BeiDou, QZSS)、EPD Display、RTC、USB2.0、 PMU power management (built-in 1200mAh lithium battery), buzzer, etc.
Button	Knob Switch, Function Button, Toggle Button, GPS Switch, Reset Button
LED Indicator	Power supply, GPS/LoRa indication
Other
Power Input	5V/1A, supports USB or lithium battery power supply
Power consumption	The maximum working current is about 85mA (CPU+LoRa transceiver), and the low power consumption is about 5.6μA
Operating Temperature	-10~50°C
Storage Temperature	-20~60 °C
Relative humidity	10%-95%, @ 40°C (non-condensing)
Size	82*51.6*26.3m
Shell	ABS Plastic
Net weight	58g (Without case); 81g (With case)

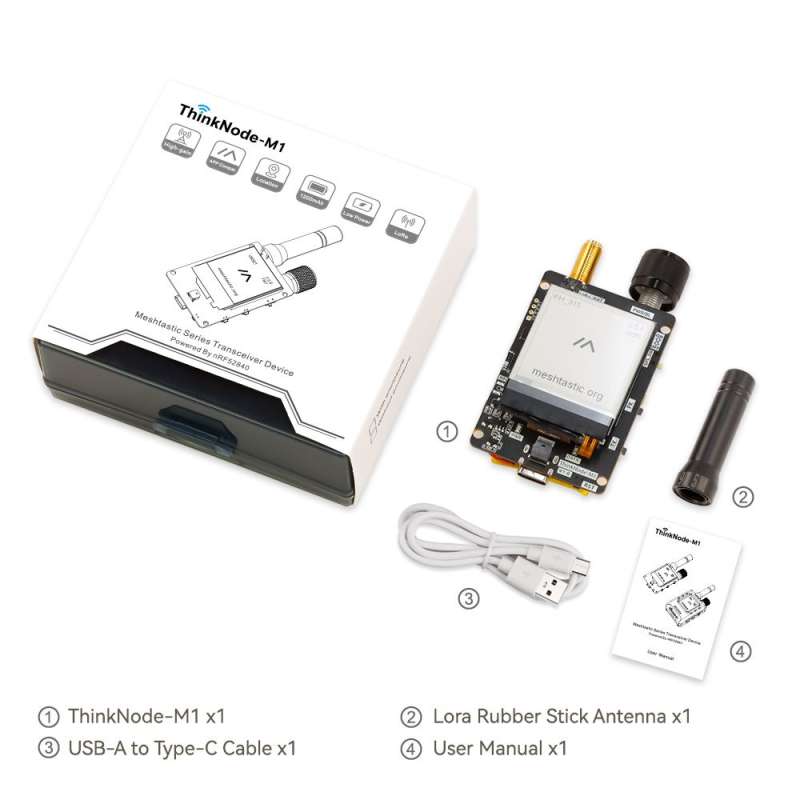

Package List

• 1x ThinkNode M1 Device
• 1x USB-A to Type-C Cable
• 1x Lora Rubber Stick Antenna
• 1x User Manual
