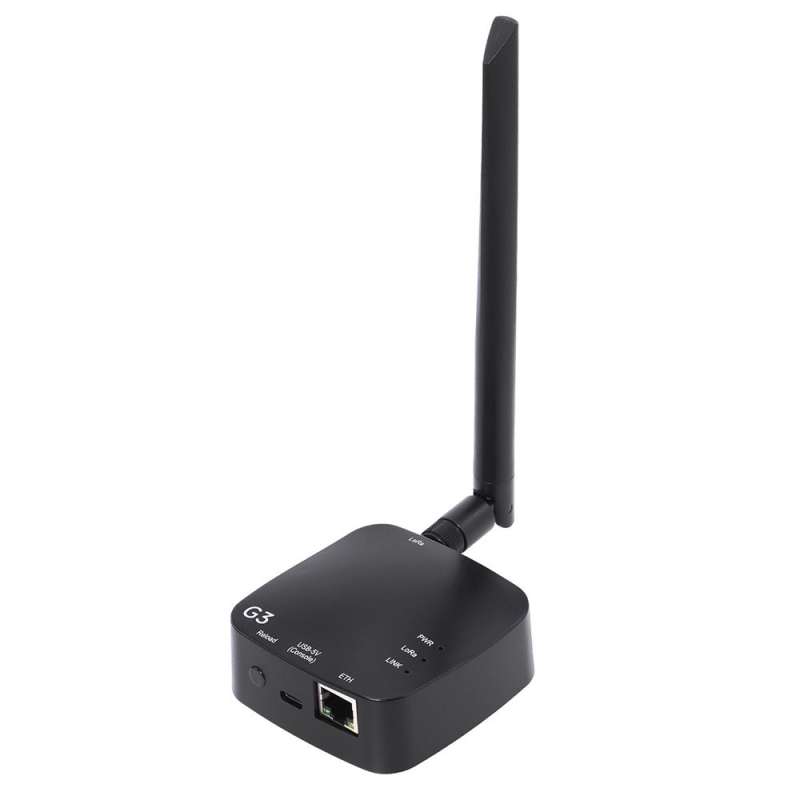

ThinkNode G3-Single Channel LoRaWAN Gateway, ESP32-S3 Chip, Smart Home, Smart IoT Solutions (ER-ILM13103D)

• [Vysoko výkonná kombinácia hardvéru] Dvojjadrový hlavný riadiaci systém ESP32-S3 240 MHz s vysielačom SemtechSX1262 LoRa podporuje komunikáciu na dlhé vzdialenosti s nízkou spotrebou energie.
• [Flexibilný sieťový backhaul] Podporuje viacero metód backhaul, ako napríklad WiFi a Ethernet, aby sa prispôsobil rôznym požiadavkám sieťového prostredia.
• [Inteligentná konfigurácia a správa] Poskytuje konfiguračné rozhranie mobilného telefónu/PC, podporuje nastavenie parametrov a vzdialenú aktualizáciu firmvéru.
• [Kompaktný a krásny dizajn] Zariadenie je vybavené multifunkčnou montážnou základňou, vďaka ktorej ho možno flexibilne umiestniť na steny, výsuvy a iné miesta.
• [Stabilná a spoľahlivá komunikácia] Realizuje efektívnu konverziu medzi protokolmi LoRa a IP, zabezpečuje bezproblémovú interakciu medzi zariadeniami a dátami v cloude.

ThinkNode G3 je vysoko výkonná, kompaktná brána LoRaWAN navrhnutá spoločnosťou Elecrow na komunikáciu v oblasti internetu vecí. Využíva dvojjadrový procesor ESP32-S3 a vysielač Semtech SX1262, je vybavená 240 MHz dvojjadrovým hlavným riadiacim systémom, integrovaným Bluetooth, WiFi a voliteľnými modulmi 4G (zatiaľ neuverejnené) a môže poskytovať flexibilné metódy spätného prenosu siete. Vysielač SX1262 v kombinácii s interným kryštálovým oscilátorom TCXO zabezpečuje prenos na veľmi dlhé vzdialenosti a vysokofrekvenčnú stabilitu zariadenia ThinkNode G3 pri zachovaní nízkej spotreby energie. Podporuje konfiguráciu frekvencií US915MHz/EU868MHz/AU915MHz, podporuje bezproblémovú konverziu medzi protokolmi LoRa a IP, dokáže efektívne prijímať signály LoRa a vysielať ich späť do cloudu prostredníctvom viacerých sietí na dosiahnutie stabilnej dátovej interakcie. Jeho jednoduché konfiguračné rozhranie podporuje rýchle nastavenie parametrov LoRa na mobilných telefónoch alebo počítačoch a podporuje vzdialené aktualizácie firmvéru, čo výrazne zvyšuje efektívnosť nasadenia a údržby. ThinkNode G3 podporuje vývojové jazyky, ako sú MicroPython, C/C++, a je kompatibilný s vývojovými prostrediami ESP-IDF a Arduino IDE, čím poskytuje inžinierom a technologickým nadšencom mimoriadne vysokú flexibilitu vývoja a zjednodušuje sekundárny vývojový proces. ThinkNode G3 využíva moderný dizajn v štýle inteligentnej domácnosti a je vybavený multifunkčnou pevnou základňou. Podporuje viacero spôsobov inštalácie, napríklad na stenu, dosku a posuvné lišty

Flexible network backhaul

Supports multiple network backhaul methods, including WiFi and Ethernet, adapting to different network environments to ensure uninterrupted data transmission.

Intelligent configuration and management

Equipped with a convenient mobile phone/PC configuration interface, users can easily adjust device parameters and support remote firmware upgrades.

Compact and beautiful design

Integrating the aesthetics of smart home, it is equipped with a multi-functional mounting base and can be flexibly deployed on walls, slides and other scenes.

Stable and reliable communication

Realize efficient conversion between LoRa and IP protocols, ensure seamless interaction between devices and cloud data, and facilitate global IoT connections.

Network Topology



Hardware Overview

Feature

• Adopts ESP32-S3 240MHz dual-core main control, with SemtechSX1262 LoRa transceiver, supports long-distance, low-power communication.
• The main frequency is up to 240MHz, with 4M Flash and 384KB ROM storage.
• The internal TCXO crystal ensures accurate frequency and improves communication stability.
• Supports WiFi, Ethernet and multiple backhaul methods to meet the needs of different network environments.
• Provides mobile phone/PC configuration interface, supports parameter adjustment.
• Support remote firmware upgrade.
• Compact design and integrates smart home aesthetics, equipped with a multi-functional mounting base, can be flexibly deployed on walls, slides and other scenes.
• Support MicroPython、C/C++ development languages, and is compatible with ESP-IDF、Arduino IDE development environment.
• Low power consumption, the maximum working current is about 110mA (MCU+LoRa transceiver)
• Realizes efficient conversion between LoRa and IP protocols, ensures seamless interaction between devices and cloud data.

Target Group

Agribusiness/Industrial manufacturers/Construction management companies/Logistics service providers/Community organizations/Environmental monitoring/Institutions/Individual consumers/Technology enthusiasts.

Application

Smart Cities/Smart Agriculture/Industrial IoT/Smart Buildings and Home Automation/Logistics and Supply Chain Management/Smart Metering/Environmental Monitoring/Emergency Services and Disaster Response/Consumer Applications

Specification

Main Processor (ESP32-S3-WROOM-1-N8R8)
CPU/SoC	Equipped with high-performance Xtensa32-bit LX7 dual-core processor
Frequency	Up to 240MHz
System Memory	512KB SRAM、8M PSRAM
Storage	8M Flash，384KB ROM
Development language	MicroPython、C/C++
Development environment	ESP-IDF、Arduino IDE
Network configuration interface	Self-developed web console with network and LoRaWAN server configuration, OTA upgrade
Wireless Communication
WiFi	Support 802.11 b/g/n, 2.4GHz
Bluetooth	Bluetooth Low Energy and Bluetooth 5.0
LoRa	SX1262 LoRa Transceiver、US 915MHz/EU 868MHz/AU 915MHz（External antenna）
4G	4G communication (LTE CAT1)  (Not yet released, please stay tuned)
Interface
Ethernet port	RJ45，10/100Mbps
USB Interface	Type-C, debugging, power supply interface
LoRa antenna interface	RP-SMA
4G antenna interface	RP-SMA(Reserve)
Hardware
Reload Button	Device restart, debugging, and factory reset
Status Light	Power indicator, LoRa indicator, LINK indicator
Software
Development Language	MicroPython、C/C++
Development Environment	ESP-IDF、Arduino IDE
Other
Power Input	5V/1A, supports USB or lithium battery power supply
Power consumption	110mA@5V (MCU+LoRa transceiver)
Enclosure Material	ABS
Installation Method	Back hanging, wall hanging, desktop
Operating Temperature	-20~70°C
Storage Temperature	-40~80 °C
Relative humidity	10%-95%, @ 40°C (non-condensing)
Size	75*75*30mm(L*W*H)
Net Weight	66g
Gross Weight	210G

Package List

• 1x ThinkNode G3 LoRaWAN Gateway
• 1x USB-A to Type-C Cable
• 1x Stand
• 1x Lora Rubber Stick Antenna
• 1x User Manual

Wiki & External links

• User Manual
