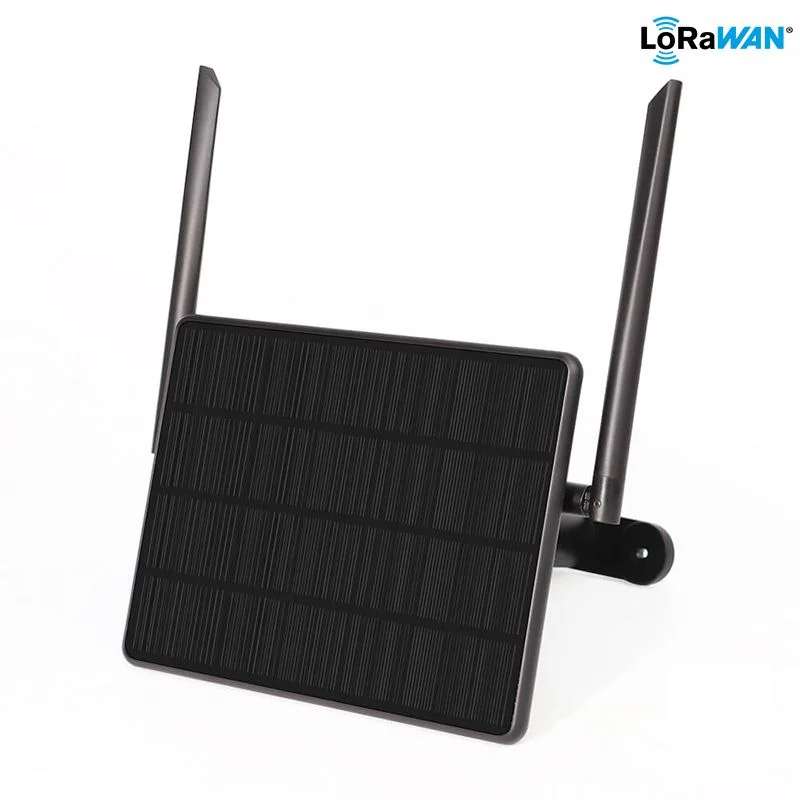

ThinkNode M6 Outdoor Solar Power for LoRa, Powered By nRF52840 Supports GPS (LMM14606D)

• [All-Weather Power System] Integrácia 6W vysokoúčinného monokryštalického kremíkového solárneho panelu s inteligentnou technológiou nabíjania MPPT, spárovaného s veľkokapacitnou lítiovou batériou a ultra nízkou spotrebou energie, udržuje dlhodobú stabilnú prevádzku aj pri nepretržitom daždivom počasí.
• [Vysoko výkonný čip：nRF52840] Vstavaný procesor Arm Cortex-M4 s frekvenciou 64 MHz a inštrukčným súborom DSP umožňuje plynulé vykonávanie zložitých algoritmov.
• [Bezdrôtová konektivita] Bluetooth 5.4 (BLE) poskytuje nízku spotrebu energie, sieťové pripojenie v priebehu sekúnd a LoRa SX1262 pokrýva celé frekvenčné pásmo 150–960 MHz.
• [Flexibilné rozšírenie] Dvojité vodotesné letecké rozhrania SP11 podporujú IIC a UART pre rýchlu integráciu s rôznymi senzormi.
• [Vysoko presné polohovanie] Modul GPS L76K podporuje presné polohovanie a zdieľanie informácií o polohe.

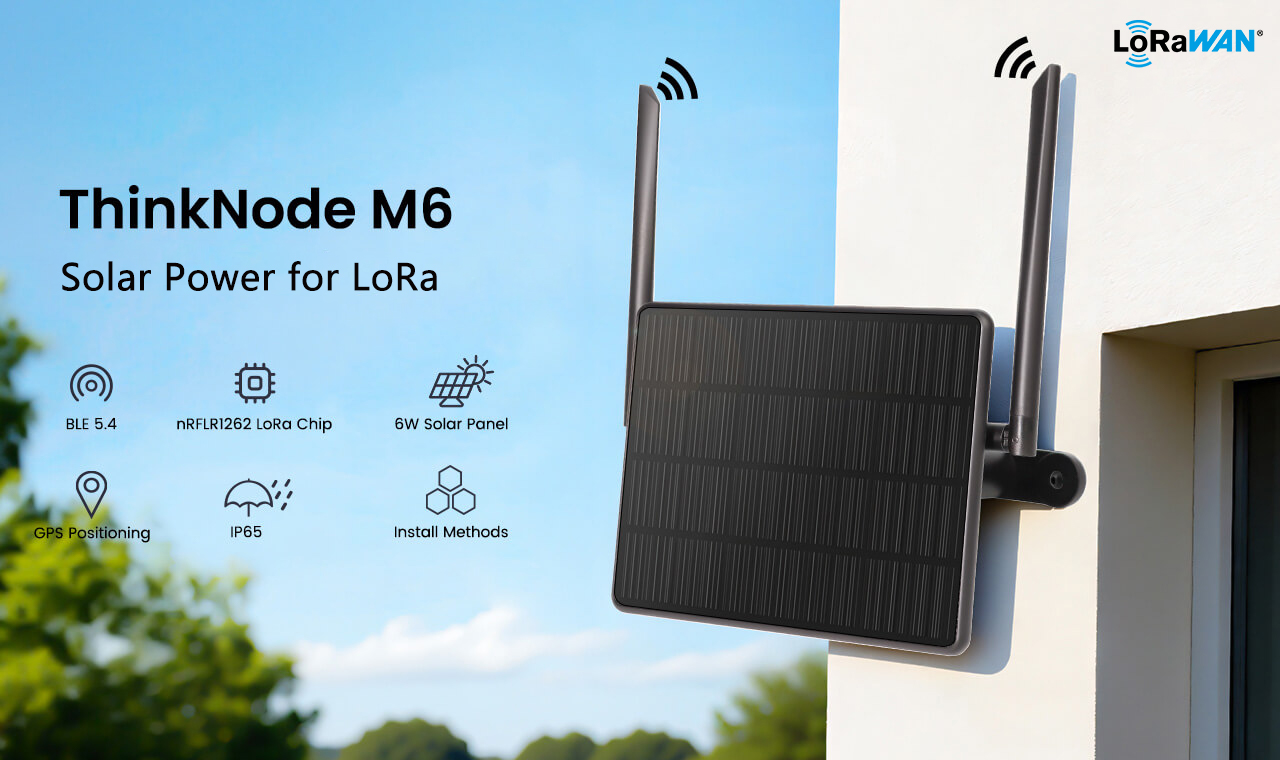

ThinkNode M6 Outdoor Solar Power je vysokovýkonné zariadenie LoRa IoT určené pre náročné vonkajšie prostredia a priemyselné scenáre. Je vybavené modulom transceiveru nRFLR1262 LoRa a procesorom nRF52840, ktoré podporujú duálne pripojenie Bluetooth a LoRa, čím zabezpečujú stabilné pokrytie signálom. Je vybavené 6 W solárnym nabíjačom a dvoma batériami 18650, čo umožňuje prevádzku za každého počasia. Jeho vodotesné puzdro IP65 umožňuje prevádzku v extrémnych podmienkach v rozmedzí od -20 °C do 60 °C. Ponúka flexibilné možnosti montáže, vrátane montáže na stenu, držiakov, montáže na stĺp a U-tvarových svoriek. ThinkNode M6 je vybavený dvojitými vodotesnými leteckými konektormi SP11 a podporuje komunikáciu na veľkú vzdialenosť, presné polohovanie a prevádzku s nízkou spotrebou energie. Je možné ho používať ihneď po vybalení a rýchlo nasadiť, čo je ideálne pre rozšírenie siete LoRa, diaľkové monitorovanie, reakcie na núdzové situácie vonku a komunikáciu mimo siete, najmä vo vzdialených oblastiach s obmedzeným prístupom k vonkajšej sieti.

Funkcia

• Energetický systém pre všetky poveternostné podmienky
  • Integrované vysokoúčinné kremíkové solárne panely s výkonom 6 W a inteligentné nabíjanie MPPT maximalizujú účinnosť získavania energie.
  • V kombinácii s veľkokapacitnou lítiovou batériou a ultra nízkou spotrebou energie udržuje stabilnú prevádzku po dlhú dobu.
• Vysoko výkonná hardvérová konfigurácia
  • Vstavaný procesor Arm Cortex-M4 s frekvenciou 64 MHz a súborom inštrukcií DSP umožňuje plynulé vykonávanie zložitých algoritmov.
• Dvojrežimový komunikačný čip pre bezdrôtové pripojenie
  • Bluetooth 5.4 (BLE) umožňuje rýchlu konfiguráciu v blízkosti a pripojenie s nízkou spotrebou energie. Čip LoRa SX1262 podporuje celé frekvenčné pásmo 150-960 MHz.
• Flexibilné rozšírenie
  • Dvojité vodotesné letecké rozhrania SP11 podporujú IIC/UART, čo umožňuje rýchly prístup k rôznym senzorom, ako sú senzory teploty, vlhkosti, plynu, pôdy atď.
• Lokálne spracovanie údajov
  • Funkcie edge computingu podporujú lokálne predspracovanie údajov (ako je filtrovanie, kompresia a konverzia protokolov), čím sa znižuje závislosť od cloudu a zlepšuje rýchlosť odozvy a súkromie.
  • Vysoko presné určovanie polohy
    • Modul GPS L76K podporuje presné určovanie polohy v reálnom čase a zdieľanie informácií o polohe.
• Ochrana IP65
  • Integrovaná tesniaca konštrukcia podporuje úroveň ochrany IP65 a môže sa používať v prostrediach s teplotou od -20 °C do 60 °C.
• Viac možností montáže
  • Podporuje montáž na stenu, montáž na konzolu, montáž na stĺp a montáž na U-tvarovú svorku.
• Pokrytie viacerých scenárov použitia
  • Môže sa používať v širokopásmových aplikáciách IoT (diaľkové monitorovanie, monitorovanie životného prostredia a sledovanie majetku) a podporuje aj ad hoc siete, vďaka čomu je vhodný na distribuované nasadenie v oblastiach bez pokrytia sieťou.

All-Weather Power Supply System

6W solar power + MPPT technology + large-capacity lithium battery = Ultra-long battery life

Support high-precision GPS positioning

Built-in high-sensitivity GPS module, Sharing of location information through the LoRaWAN network

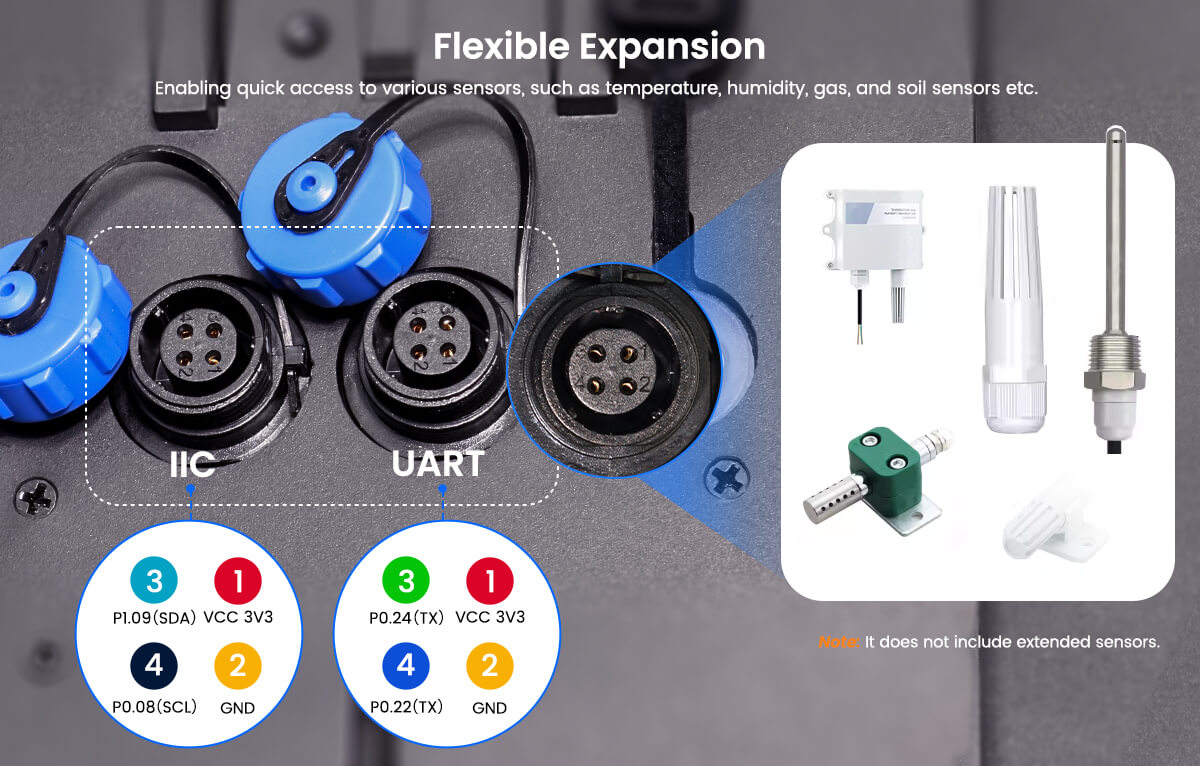

Flexible Expansion

Enabling quick access to various sensors, such as temperature, humidity, gas, and soil sensors etc.

Who Needs This?

Outdoor enthusiasts and explorers, commercial and engineering service providers, scientific research and educational institutions

Where is it used?

Emergency communications and rescue, outdoor environment monitoring, educational experiments

Specification

Main Processor（Nordic nRF52840）
CPU/SoC	32-bit Arm® Cortex™-M4 CPU at 64 MHz with FPU (Floating Point Unit)
System Memory	256 KB RAM
Storage	1 MB Flash memory, 16M Flash
Development language	C/C++、Python、JavaScript, etc.
Development Environment	nRF5 SDK、Keil、Segger Embedded Studio (SES)、Visual Studio Code (VS Code),etc.
Configuration interface	Official APP
LoRa Transceiver	The Semtech SX1262 sub-GHz wireless transceiver provides low-power, long-distance transmission, covering a frequency range of 150-960MHz. SPI communication is also available.
Wireless Communication
Bluetooth	Bluetooth Low Energy and Bluetooth 5.4
LoRa	SX1262 LoRa Transceiver、US 915MHz / EU 868MHz（External antenna）
Hardware
USB Interface	Type-C, External, for power supply and burning
Sensor Interface 1	For UART sensor communication, External, SP11 interface
Sensor Interface 2	For IIC sensor communication, External, SP11 interface
LoRa Antenna Interface	External, RP-SMA Interface
GPS Antenna Interface	External, RP-SMA Interface
Button	Function Button, Reset Button
LED Indicator	Power supply, GPS/LoRa indication
RTC	Yes, support interrupt/wake-up
Battery
Type	2x 18650 lithium-ion batteries, Panasonic
Capacity	7000mAh
Voltage	3.7V~4.2V
Protection	Explosion-proof design, all-steel housing, and battery safety valve
Power
Mainboard input	5V/1A, Type-C port
Solar Panel Output	6W, rated power output
Power consumption (LoRa)	Power consumption (OFF): 21uA Power consumption (transmitting and receiving): 192mA with GPS on, 147mA with GPS off
Buttons	On/Off
Other
Installation method	Wall mount, bracket, through rod, U-shaped clamp
Environmental level	IP65
Operating Temperature	-20~60°C
Storage Temperature	-30~70 °C
Relative humidity	10% to 90% RH (Relative Humidity) (non-condensing)
Size	210*156*42mm (excluding antenna and bracket)
Enclosure	Plastic
Net weight	530g

Why Choose Us?

As an industry-leading equipment manufacturer for 11 years, we rely on our independently developed core technology and the production strength of our factory to ensure that every product has precise quality control from design to manufacturing, and is both reliable and innovative. We provide online customer service support to answer your questions at any time, making the whole process worry-free. At the same time, we provide customized solutions to accurately meet your personalized needs. Choosing Elecrow means choosing safety, efficiency and professionalism.

Package List

• 1x ThinkNode M6- Outdoor Solar Power
• 1x LoRa Antenna
• 1x GPS Antenna
