LoRa Node Expansion Board-nRFLR1121 Integrates nRF52840 for Long Range Communication Support 868/915Mhz  (LMM15121D)

• [LoRa Node] Na báze nRFLR1121, podporuje LoRa point-to-point a LoRaWAN, podporuje 868/915 MHz.
• [Zelená energia] Vstavaná správa batérie, podporuje solárne nabíjanie, navrhnuté pre dlhodobé vonkajšie použitie.
• [Plug and Play] Integrované sšiestimi rozhraniami pre jednoduché pripojenie k senzorom Crowtail a rýchle nastavenie dátového uzla.
• [Flexibilný vývoj] Vyhradené pre vlastné tlačidlá a pinové konektory, podporujúce rozšírenie funkcií a sekundárny vývoj.
• [Široká škála aplikácií] Vhodné pre aplikácie IoT, ako je monitorovanie životného prostredia, inteligentné poľnohospodárstvo a priemyselné snímanie.

Ide o jadrový modul LoRa IoT založený na hlavnom riadiacom čipe nRFLR1121. Integruje kompletné LoRa RF transceiver prepojenie, podporuje transparentný prenos bod-bod a štandardný sieťový protokol LoRaWAN, čím poskytuje stabilné a spoľahlivé jadro bezdrôtovej komunikácie pre rôzne dlhodobé, nízkoenergetické aplikácie IoT. Modul ponúka 868 MHz a 915 MHz firmware pre rôzne regióny. Modul je navrhnutý s ohľadom na vonkajšie použitie a potreby rýchleho prototypovania. Je vybavený vstavaným obvodom na riadenie lítiovej batérie a vyhradeným rozhraním na solárne nabíjanie, ktoré podporuje energetickú sebestačnosť a je vhodné pre scenáre dlhodobého monitorovania v teréne. Integruje tiež dve digitálne, dve analógové, jedno I2C a jedno UART rozhranie, čo umožňuje plug-and-play pripojenie k bohatému ekosystému senzorov Crowtail, ako sú senzory teploty, vlhkosti a kvality vzduchu, a rýchle vytváranie uzlov na získavanie údajov. S vyhradenými prispôsobiteľnými funkčnými tlačidlami a pinovými konektormi ponúka tento modul vysokú flexibilitu vývoja a pohodlie integrácie pre projekty IoT, ako je monitorovanie počasia, inteligentné domy a priemyselné snímanie.



Supports connecting with Crowtail Sensors

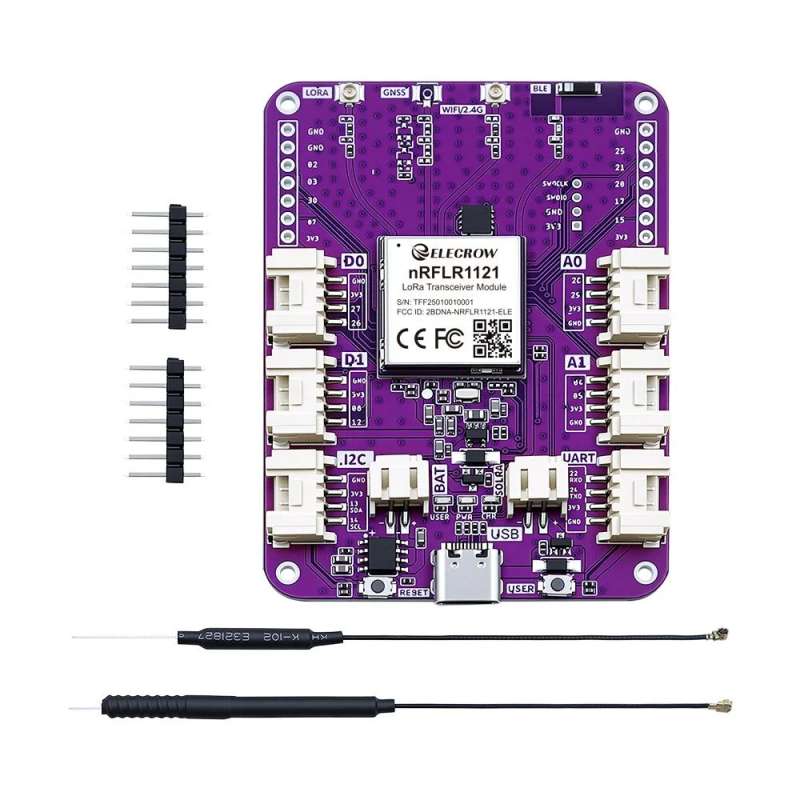

Hardware Overview

Package List

Feature

• Dual-mode LoRa communication: Based on the nRF LR1121, it simultaneously supports LoRa point-to-point transparent transmission and LoRaWAN network access, supports 868/915MHz.
• Core Communication: Equipped with the nRF LR1121 chip, integrating a complete LoRa transceiver link, supporting both point-to-point and LoRaWAN modes, and offering dual-band selection of 868/915MHz.
• Power Design: Built-in lithium battery management and solar charging interface, providing a durable and green energy solution for unattended outdoor IoT nodes.
• Expansion Interfaces: Provides six standard interfaces: 2x digital, 2x analog, 1x I2C, and 1x UART, enabling rapid integration into the Crowtail sensor ecosystem and easy node construction.
• Development-Friendly: Onboard customizable function buttons and expandable pin headers provide ample flexibility for secondary development, function debugging, and project integration.
• Application Coverage: Suitable for various IoT scenarios requiring long-distance, low-power communication, such as smart agriculture, environmental monitoring, asset tracking, and industrial sensing.



Application scenarios

• Smart cities,
• smart agriculture,
• Industrial automation,
• Environmental monitoring,
• Smart homes,
• Logistics management,
• Healthcare

Specification

Main Chip
CPU/SoC	nRF52840
Baseband chip	Semtech LR1121IMLTRT  (nRFLR1121 module)
System memory	256KB RAM
Storage	1MB Flash (onboard), 8MB Flash (external)
LoRa Communication
Module	nRFLR1121 Module
Processor	nRF52840 processor, single-core 32-bit, 64MHz clock speed
TX	+20 dBm@Max
Receive Sensitivity	-141dBm@SF12/125kHz
Link Budget	Supports 166dB link budget
Data Transfer Rate	0.091~62.5Kbps
Demodulator	Supports LoRa/(G)FSK/LR-FHSS/Sigfox signal modulation
Spreading Factor	SF5~SF12
Frequency	850~930MHz(868MHz, 915MHz compatible) and LoRa 2.4 GHz
Range	5~6km, up to 15km max(antenna & environment dependent)
Other Communication
Satcom	Satcom S-band
Bluetooth	Bluetooth 5.3, BLE, mesh network
Interface/Button
Interface	1xType-C interface 1xWiFi/LoRa antenna interface 1xD0 interface, 1xD1 Interface 1xA0 interface, 1xA1 interface 1xBattery interface 1xSolar cell interface 1xI2C interface 1xUART interface
Button	1xReset button 1xUser button
LED Indicator	Red: Power Indicator Green: Charging Indicator Blue: User-defined
Other
Power supply voltage	Typical 5.0 V
I/O port power supply voltage	Typical 3.3 V
Clock	32MHz TCXO
Operating temperature	-30°C to +85°C
Storage temperature	-30°C to +85°C
Size	75*55*7.5(mm)
Net Weight	21g



Package List

• 1xLoRa Node Board (nRFLR1121)
• 1x LoRa Antenna
• 1x WiFi/2.4G Antenna
• 2x 7pin header
