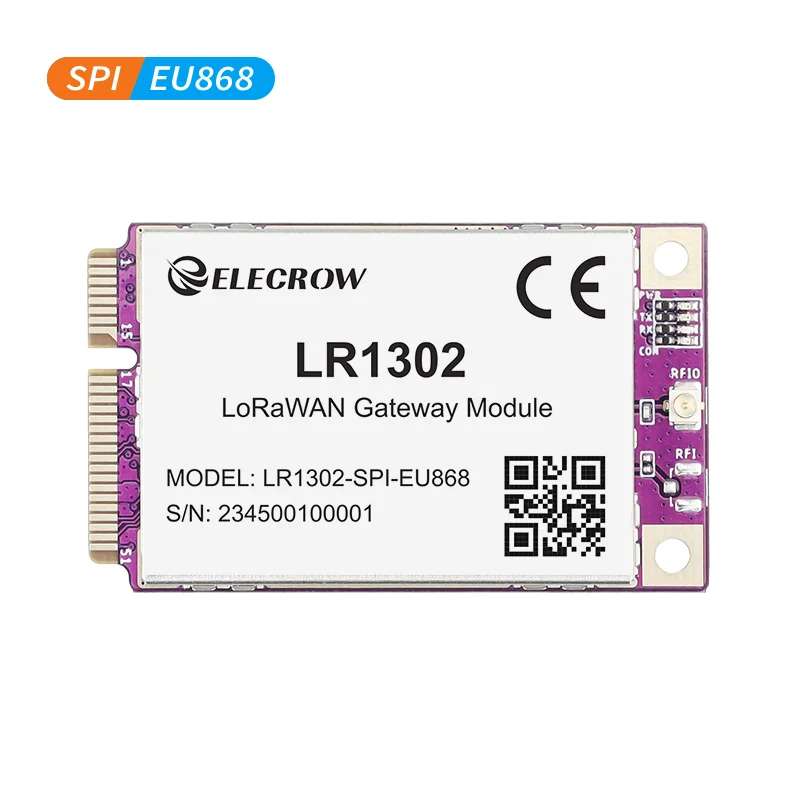

LR1302 LoRaWAN Gateway Module SPI EU868 SX1302 Long Range Gateway Module Support 8 Channels (CRT01266 M001)

LoRa Antenna Kit  : With Antenna Kit

• 【Modul LR1302】Jednoducho a rýchlo si zostavte vlastnú bránu LoRaWAN a pripojte ju k cloudu
• 【EU868】Rozhranie SPI, kompatibilné s frekvenčným pásmom US915
• 【Výkonné funkcie】Využíva čip Semtech® SX1302 pre základné pásmo LoRa®, ktorý sa vyznačuje mimoriadne nízkou spotrebou energie a vynikajúcim výkonom;
• 【8-kanálový prenos dát】Podporuje 8-kanálový prenos dát, čím poskytuje efektívnejšiu komunikačnú účinnosť a kapacitu;
• 【Certifikácia CE】

Tento modul LR1302 je bránový modul LoRaWAN® novej generácie. Využíva konštrukciu formátu mini-PCIe a vyznačuje sa nízkou spotrebou energie a vysokým výkonom. Bránový modul LR1302, založený na čipe základného pásma LoRaWAN® SX1302 od spoločnosti Semtech Networks, poskytuje bránovým zariadeniam potenciál pre bezdrôtový prenos na veľké vzdialenosti. V porovnaní s predchádzajúcimi čipmi LoRa SX1301 a SX1308 má čip SX1302 vyššiu citlivosť, nižšiu spotrebu energie a nižšiu prevádzkovú teplotu. Podporuje 8-kanálový prenos dát, zlepšuje efektívnosť a kapacitu komunikácie a podporuje pripojenie a prenos dát väčšieho počtu zariadení. Má vyhradené dve anténne rozhrania, jedno na vysielanie a príjem signálov LoRa a jedno rozhranie U.FL (IPEX) na nezávislý prenos. Je tiež vybavený kovovým štítom, ktorý chráni pred vonkajším rušením a zabezpečuje spoľahlivé komunikačné prostredie. Brána LR1302 LoRaWAN® je k dispozícii vo verziách SPI a USB, pokrýva frekvenčné pásma US915 a EU868 a ponúka výber frekvenčných riešení LoRaWAN®, vrátane EU868 a US915. Modul LR1302, navrhnutý špeciálne pre oblasť IoT, je vhodný pre rôzne aplikácie IoT. Či už sa používa v inteligentných mestách, poľnohospodárstve, priemyselnej automatizácii alebo v iných oblastiach, modul LR1302 môže poskytovať spoľahlivé pripojenia a efektívny prenos dát.

Support multiple channels for smoother communication.

Application Example

Note: It doesn’t include Raspberry Pi, GPS, Gateway HAT, IPEX and antenna.

Feature

• Uses Semtech® SX1302 baseband LoRa® chip with extremely low power consumption and excellent performance;
• Mini-PCIe form factor and compact design make it easier to integrate into various gateway devices, suitable for space-constrained application scenarios, and provide flexible deployment options;
• Support 8-channel data transmission, provide more efficient communication efficiency and capacity;
• Ultra-low operating temperature eliminates the need for additional cooling and reduces the size of the LoRaWAN® gateway;
• Uses SX1250 TX/RX front end with sensitivity down to -139 dBm@SF12; TX power up to 26 dBm @3.3V;
• CE certification simplifies the certification process of the final product and provides convenience for certification.



Specification

Region	EU868	US915
Frequency	863-870MHz	902-928MHz
Chip set	Semtech SX1302 Chip
Sensitivity	-125dBm @125K/SF7 -139dBm @125K/SF12	-125dBm @125K/SF7 -139dBm @125K/SF12
TX Power	26 dBm (with 3.3V power supply)	25 dBm (with 3.3V power supply)
Bandwidth	125/250/500 kHz
Channel	8 channel
LEDs	Power: Green  Config: Red TX: Green RX: Blue
Form Factor	Mini PCIe, 52pin Golden Finger
Power Consumption (SPI version)	Standby: 7.5 mA TX maximum power: 415 mA RX: 40 mA
Power Consumption (USB version)	Standby: 20 mA TX maximum power: 425 mA RX: 53 mA
LBT(Listen Before Talk)	Support
Antenna Connector	U.FL
Operating Temperature	-40°C to 85°C
Dimensions	30 mm (width) × 50.95 mm (length)



Hardware Overview

Interface Function

Package List

• 1x LR1302 LoRaWan Gateway-EU868
• 1x Antenna Kit



Wiki & External Links

• Wiki
• LR1302 LoRaWAN Gateway Module_SPI DataSheet
• Comparison Table of Elecrow LoRa Modules
• EU868 CE Certificated

• EU868 ROHS Certificated
• SX1302 Datasheet
• Schematic Diagram
