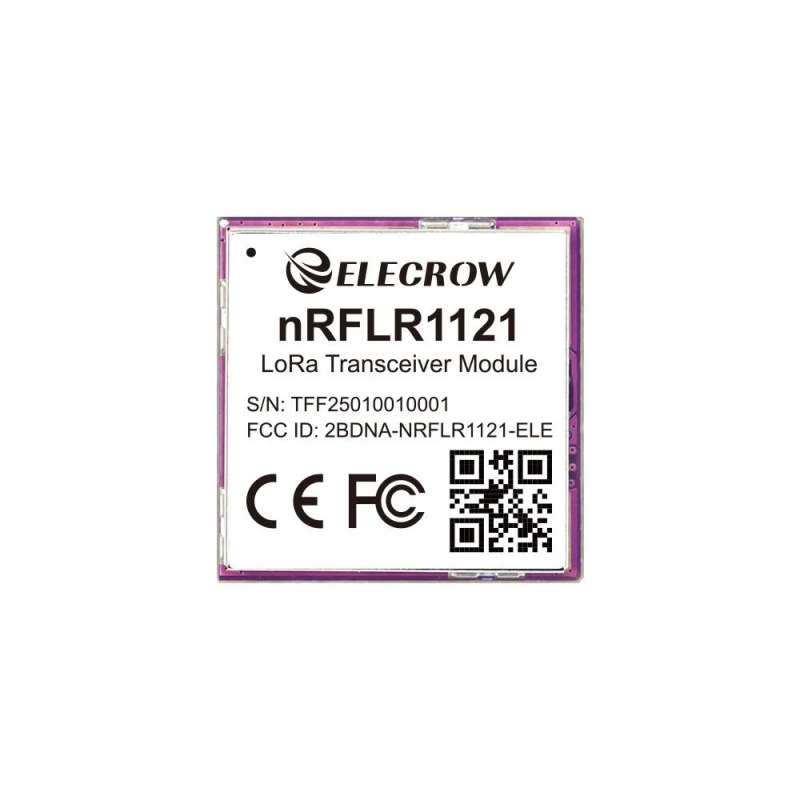

Elecrow nRFLR1121 Wireless Transceiver Module-Integrates Nordic nRF52840 and Semtech LR1121 (CIL13621X)

• 【Vysoký výkon a mimoriadne nízka spotreba energie】Vysielací výkon až 20 dBm; podporuje prenosovú rýchlosť 1,91–62,5 kbps, citlivosť -141 dBm; v režime spánku len 6 µA;
• 【Podpora viacerých pásiem】Podporuje sub-GHz a globálne 2,4 GHz spektrum, ako aj S-pásmo, podporuje LoRa point-to-point (P2P) komunikáciu;
• 【Bezdrôtové pripojenie】Podpora globálnej frekvencie LoRa a LoRaWAN ISM v pásme 850–930 MHz, podpora nízkoenergetického Bluetooth, Bluetooth mesh siete, NFC, Thread a Zigbee;
• 【Ľahké použitie】Vstavaný firmvér s príkazmi AT, ktorý sa dá ľahko používať cez rozhranie UART;
• 【Bohaté periférie】Rozhrania UART, I2C, ADC a ďalšie rozhrania GPIO sú osadené LED diódami, čo poskytuje vývojárom veľkú flexibilitu pri rozširovaní periférií.
• 【Certifikácia FCC, CE, RoHS】

Modul Elecrow nRFLR1121 integruje mikrokontrolér Nordic nRF52840 a čip LoRa transceiveru Semtech LR1121. Ide o vysoko výkonný, energeticky úsporný transceiverový modul s veľkým dosahom. Podporuje Bluetooth 5.3 a energeticky úsporný Bluetooth a spĺňa požiadavky tried A, B a C špecifikácie LoRaWAN 1.0.4. Podporuje tiež komunikačný režim LoRa point-to-point (P2P), pokrývajúci globálne ISM frekvenčné pásmo 850~930 MHz (platné pre 868 MHz, 915 MHz), s maximálnym vysielacím výkonom +20 dBm, rozsahom prenosovej rýchlosti 1,91~62,5 Kbps a prenosovou vzdialenosťou až 10 km. Okrem toho modul podporuje pozemnú komunikáciu v pásme ISM, pokrývajúcu globálne spektrum 2,4 GHz a pásmo Sub-GHz, a tiež podporuje technológiu S-band LR-FHSS (Long Range - Frequency Hopping Spread Spectrum) pre satelitné pripojenie (obe nemôžu fungovať súčasne). Vďaka tomu je vhodný pre odľahlé oblasti bez pokrytia pozemnou sieťou, ako je napríklad monitorovanie životného prostredia meteorologickými a hydrologickými stanicami, a prenáša dáta na centrálny server prostredníctvom satelitnej komunikácie. Modul nRFLR1121 má zabudovaný firmvér s príkazmi AT, podporuje vývoj prispôsobený pomocou SDK a bohaté periférne rozhrania poskytujú vysokú flexibilitu na splnenie rôznorodých vývojových potrieb. Modul nRFLR1121, navrhnutý v súlade s priemyselnými štandardmi, je ideálnou voľbou pre aplikácie s vysokou spoľahlivosťou, ako je diaľkové monitorovanie, komunikácia na lodiach a záchranné misie.

Funkcie

• Vysoký výkon: Maximálny vysielací výkon môže dosiahnuť +20 dBm, podporuje prenosovú rýchlosť 1,91~62,5 kbps, citlivosť -141 dBm pri SF12/BW=125 kHz, 166 dB link budget；
• Ultra-nízka spotreba energie, prúd v režime spánku je len 6 uA;
• Podporuje sub-GHz a globálne 2,4 GHz spektrum, ako aj S-pásmo a podporuje LoRa point-to-point (P2P) komunikáciu;
• Bezdrôtové pripojenie podporuje globálnu frekvenciu LoRa a LoRaWAN ISM v pásme 850–930 MHz, podporuje nízkoenergetický Bluetooth, Bluetooth mesh sieť, NFC, Thread a Zigbee;
• Vstavaný firmvér s príkazmi AT a podpora používania SDK pre vývoj produktov na mieru, pričom sadu príkazov AT možno ľahko používať prostredníctvom rozhrania UART;
• Komunikácia na veľké vzdialenosti, komunikačný dosah môže dosiahnuť 10 km;Bohaté periférie, modul ponúka rôzne rozhrania GPIO, ako sú UART, I2C, ADC atď., čo poskytuje veľkú flexibilitu;Kompaktný formát s rozmermi iba 20 x 20 x 3,5 mmCertifikácia FCC, CE a RoHS

Specification

Processor	RF chipnRF52840 processor, dual-core 32-bit, 64MHz main frequency
RF chip	Semtech LR 1121Chip
LoRa Specification
Transmit Power TX	+22 dBm@Max
Receiving Sensitivity	-141dBm
Link Budget	Support 166db link budget
Demodulator	Support LoRa/(G)FSK/GMSK/Sigfox signal modulation;Support S-band satellite frequency hopping spread spectrum communication;
LoRa Frequency Range	Supports configuration in the 150MHz to 960MHz and 2400 MHz bands;
Spreading Factor	SF5~SF12
Wireless connection	Supports low-power Bluetooth, Bluetooth mesh network, NFC, Thread and Zigbee
Data Transfer Rate	Supports data transmission rates from 1.91 to 62.5 Kbps
Other
Frequency	Covering 850~930MHz (applicable to 868MHz, 915MHz)
Communication Interface	SPI(0~10Mbps)
Lead Pin	Such as SPI signal, VCC, multiple GND, NRST, ANT, TX control, RX control, BUSY status, NFC, SWD debugging pin, etc.
Antenna	Not onboard, via RF pins
Reference Power Consumption	6uA (sleep), 126mA (transmit + MCU), 18mA (receive + MCU)
Communication Distance	5~6km, maximum over 10km
Crystal Type	Industrial grade 32MHz TCXO
LoRaWAN Protocol	Class A/B/C (compliant with LoRaWAN 1.0.4 specification)
Operating Voltage	1.8~3.7V
Operating Temperature	-40℃~+85℃, Industrial standard design
Package Size	20*20*3.5mm, 80-Pin, SMT patch, LGA package;
Weight	3g

System Diagram

Transceiver Module Comparison

Dimension

Package List

• 1x nRFLR1121 Wireless Transceiver Module
