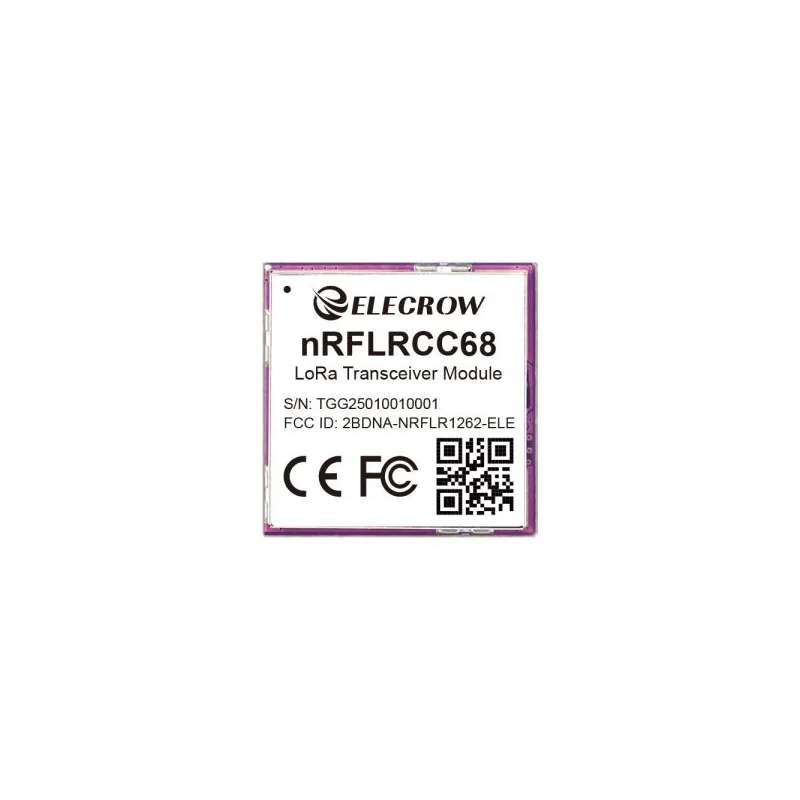

Elecrow nRFLRCC68 Wireless Transceiver Module-Integrates Nordic nRF52840 and Semtech LLCC68 (CIL13728X)

• 【Vysoký výkon a mimoriadne nízka spotreba energie】Vysielací výkon až 20 dBm; podporuje prenosovú rýchlosť 1,76–62,5 kbps, citlivosť -125,5 dBm; v režime spánku len 5 µA;
• 【Bezdrôtová komunikácia】Podporuje globálnu frekvenciu LoRa&LoRaWAN ISM 850~930 MHz, podporuje komunikáciu LoRa typu point-to-point (P2P). Podporuje Bluetooth s nízkou spotrebou energie, sieť Bluetooth mesh, NFC, Thread a Zigbee;
• 【Ľahké použitie】Vstavaný firmvér s príkazmi AT, ktorý sa dá ľahko používať cez rozhranie UART;
• 【Bohaté periférie】Zavedené sú rozhrania UART, I2C, ADC a ďalšie rozhrania GPIO, ktoré poskytujú vývojárom veľkú flexibilitu pri rozširovaní periférií.
• 【Certifikácia FCC, CE, RoHS】

Podrobnosti

Modul Elecrow nRFLRCC68 integruje mikrokontrolér Nordic nRF52840 a čip LoRa transceiveru Semtech LLCC68. Je to vysokovýkonný, nízkoenergetický transceiverový modul so stredným a dlhým dosahom. Podporuje Bluetooth 5.3 a nízkoenergetický Bluetooth, spĺňa požiadavky tried A, B a C špecifikácie LoRaWAN 1.0.4 a podporuje komunikačný režim LoRa point-to-point (P2P). Pokrýva globálne ISM pásmo 850~930 MHz (platné pre 868 MHz, 915 MHz) s maximálnym vysielacím výkonom +20 dBm, rozsahom prenosovej rýchlosti 1,76~62,5 Kbps a prenosovou vzdialenosťou až 10 km. Modul nRFLR1121 má zabudovaný firmvér s príkazmi AT, podporuje vývoj prispôsobený pomocou SDK a bohaté periférne rozhranie, ktoré poskytuje vysokú flexibilitu na splnenie rôznorodých vývojových potrieb. Modul nRFLR1121 si zachováva výhody nízkej spotreby energie, vysokého vysielacieho výkonu a plného frekvenčného pásma LoRa, pričom optimalizuje nákladovú štruktúru, odstraňuje menej používaný „scenár s ultra nízkou rýchlosťou“, dosahuje významné cenové výhody, čím je vhodnejší pre aplikácie v inteligentných domácnostiach, bezdrôtové aplikácie so stredným dosahom v interiéri a z interiéru do exteriéru.

Vlastnosti

• Vysoký výkon: Maximálny vysielací výkon môže dosiahnuť +20dBm, podporuje prenosovú rýchlosť 1,76~62,5Kbps, citlivosť -125,5dBm pri SF12/BW=125kHz, 151db link budget；
• Ultra-nízka spotreba energie, prúd v režime spánku je len 5uA;
• Podpora globálnej frekvencie LoRa a LoRaWAN ISM 850–930 MHz, podpora komunikácie LoRa point-to-point (P2P); SoC nRF52840 Bluetooth 5.3, podpora nízkoenergetického Bluetooth, Bluetooth mesh siete, NFC, Thread a Zigbee;
• Komunikácia na veľké vzdialenosti, komunikačný dosah môže dosiahnuť 10 km;Vstavaný firmvér s príkazmi AT a podpora používania SDK pre vývoj produktov na mieru, pričom sadu príkazov AT možno ľahko používať cez rozhranie UART;Bohaté periférie, modul ponúka rôzne rozhrania GPIO, ako sú UART, I2C, ADC atď., čo poskytuje veľkú flexibilitu;Kompaktný formát s rozmermi iba 20 x 20 x 3,5 mmCertifikácia FCC, CE, RoHS

Specification

Processor	nRF52840 processor, dual-core 32-bit, 64MHz main frequency
RF chip	Semtech LLCC68 Chip
LoRa Specification
Transmit Power TX	+20 dBm@Max
Receiving Sensitivity	-125.5dBm
Link Budget	Support 151db link budget
Demodulator	Support LoRa/(G)FSK signal modulation
LoRa Frequency Range	Support 150MHz-960MHz configuration
Spreading Factor	SF5~SF11
Data Transfer Rate	Supports data transmission rates from 1.76 to 62.5 Kbps
Other
Frequency	Covering 850~930MHz (applicable to 868MHz, 915MHz)
Communication Interface	SPI(0~10Mbps)
Lead Pin	Such as SPI signal, VCC, multiple GND, NRST, ANT, TX control, RX control, BUSY status, NFC, SWD debugging pin, etc.
Antenna	Not onboard, via RF pins
Reference Power Consumption	5uA (sleep), 120mA (transmit + MCU), 12mA (receive + MCU)
Communication Distance	5~6km, maximum over 10km
Crystal Type	Industrial grade 32MHz TCXO
LoRaWAN Protocol	Class A/B/C (compliant with LoRaWAN 1.0.3 specification)
Operating Voltage	1.8~3.7V
Operating Temperature	-40℃~+85℃, Industrial standard design
Package Size	20*20*3.5mm, 80-Pin, SMT patch, LGA package;
Weight	3g



System Diagram

Transceiver Module Comparison

Dimension

Package List

• 1x nRFLRCC68 Wireless Transceiver Module



Wiki & External links

• Wiki
• nRFLRCC68 Wireless Transceiver Module DataSheet
• Comparison Table of Elecrow LoRa Modules
