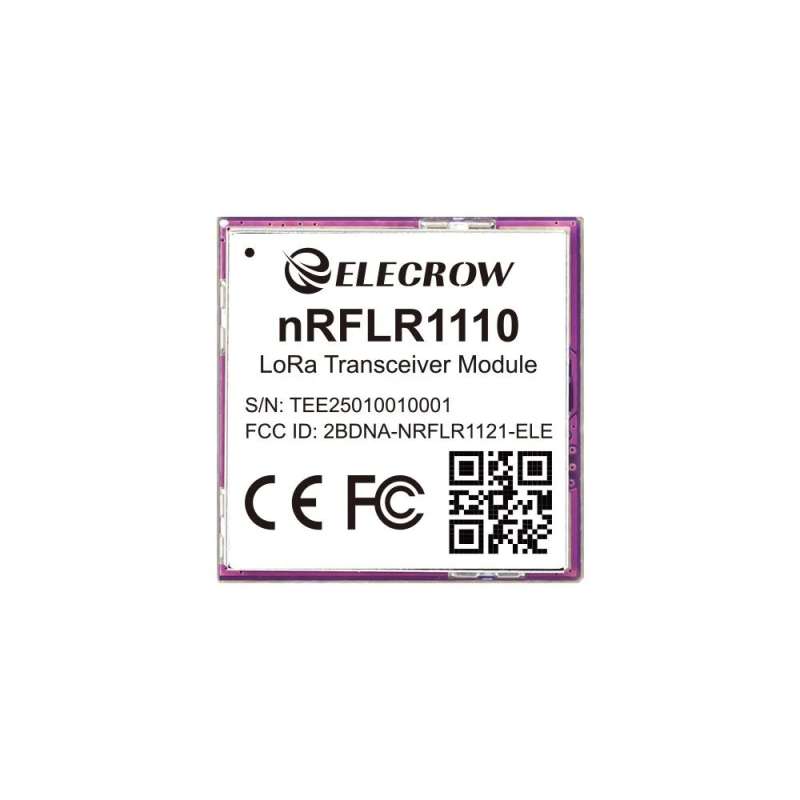

Elecrow nRFLR1110 Wireless Transceiver Module-Integrates Nordic nRF52840 and Semtech LR1110 (CIL13510X)

• 【Vysoký výkon a mimoriadne nízka spotreba energie】Vysielací výkon až 20 dBm; podporuje prenosovú rýchlosť 1,76–62,5 kbps, citlivosť -141 dBm; v režime spánku len 6 µA;
• 【Funkcia geografického určovania polohy】Vstavané funkcie GNSS (GPS/Beidou), Wi-Fi a Bluetooth pre presné určovanie polohy;
• 【Bezdrôtové pripojenie】 Podporuje globálnu frekvenciu LoRa a LoRaWAN ISM v rozsahu 850–930 MHz, podporuje komunikáciu LoRa typu point-to-point; podporuje Bluetooth s nízkou spotrebou energie, sieť Bluetooth mesh, NFC, Thread a Zigbee;
• 【Bohaté periférie】Ponúka rôzne rozhrania GPIO, ako sú UART, I2C, ADC atď., čím poskytuje vývojárom veľkú flexibilitu pri rozširovaní periférií;
• 【Certifikácia FCC, CE a RoHS】

Elecrow nRFLR1110 je vysoko výkonný, energeticky úsporný modul vysielača/prijímača s veľkým dosahom, ktorý integruje mikrokontrolér Nordic nRF52840 a najnovší čip vysielača/prijímača LR1110 LoRa tretej generácie od spoločnosti Semtech. Jeho maximálny vysielací výkon je až +20 dBm, rozsah prenosovej rýchlosti je široký, od 1,76 do 62,5 Kbps, a prenosová vzdialenosť môže dosiahnuť 10 km. Tento modul nielenže podporuje Bluetooth 5.3 a nízkoenergetický Bluetooth, ale spĺňa aj požiadavky tried A, B a C špecifikácie LoRaWAN 1.0.4. Podporuje tiež režim LoRa point-to-point (P2P) komunikácie, globálnu frekvenciu LoRa&LoRaWAN ISM 850~930 MHz, čím poskytuje silnú podporu pre rýchle budovanie vlastných sietí LoRa. Okrem toho podporuje aj sieťové protokoly, ako sú Bluetooth mesh, NFC, Thread a Zigbee.  nRFLR1110 využíva integrovanú vysokovýkonnú funkciu sledovania GNSS (Global Navigation Satellite System) modulu LR1110 na presné vonkajšie polohovanie a sledovanie. Zároveň vďaka funkciám pasívneho skenovania Wi-Fi a Bluetooth mesh siete dosahuje vynikajúce výsledky v systémoch vnútorného polohovania (IPS), čím zabezpečuje plné pokrytie vo vnútorných aj vonkajších priestoroch a znižuje zložitosť a náklady systému. nRFLR1110 je ideálnou vývojovou platformou pre aplikácie, ako je správa majetku, lokalizácia, vyhľadávanie, sledovateľnosť, ochrana proti strate a krádeži, a poskytuje vývojárom výkonné, flexibilné a efektívne riešenie.

Funkcie

• Vysoký výkon: Maximálny vysielací výkon môže dosiahnuť +20 dBm, podporuje prenosovú rýchlosť 1,76–62,5 kbps, citlivosť -141 dBm pri SF12/BW=125 kHz, 166 dB link budget；
• Ultra-nízka spotreba energie, prúd v režime spánku je len 6 uA;
• Vstavané funkcie GNSS (GPS/Beidou), Wi-Fi a Bluetooth pre presné vnútorné a vonkajšie určovanie polohy
• Podpora globálnej frekvencie LoRa&LoRaWAN ISM 850~930 MHz, podpora komunikácie LoRa point-to-point (P2P); nRF52840 Bluetooth 5.3 SoC, podpora nízkoenergetického Bluetooth, Bluetooth mesh siete, NFC, Thread a Zigbee;
• Vstavaný firmvér s príkazmi AT a podpora používania SDK pre vývoj produktov na mieru, pričom sadu príkazov AT možno ľahko používať cez rozhranie UART;
• Komunikácia na veľké vzdialenosti, komunikačný dosah môže dosiahnuť 10 km;Bohaté periférie, modul ponúka rôzne rozhrania GPIO, ako sú UART, I2C, ADC atď., čo poskytuje veľkú flexibilitu;Kompaktný formát s rozmermi iba 20 x 20 x 3,5 mmCertifikácia FCC, CE a RoHS

Specification

Processor	nRF52840 processor, dual-core 32-bit, 64MHz main frequency
RF chip	Semtech LR1110 Chip
LoRa Specification
Transmit Power TX	+22 dBm@Max
Receiving Sensitivity	-141dBm
Link Budget	Support 166db link budget
Demodulator	Support LoRa/(G)FSK/GMSK/Sigfox signal modulation
LoRa Frequency Range	Support 150MHz-960MHz configuration
Spreading Factor	SF5~SF12
Data Transfer Rate	Supports data transmission rates from 1.76 to 62.5 Kbps
Other
Frequency	Covering 850~930MHz (applicable to 868MHz, 915MHz)
Communication Interface	SPI(0~10Mbps)
Lead Pin	Such as SPI signal, VCC, multiple GND, NRST, ANT, TX control, RX control, BUSY status, NFC, SWD debugging pin, etc.
Antenna	Not onboard, via RF pins
Reference Power Consumption	6uA (sleep), 126mA (transmit + MCU), 18mA (receive + MCU) 8mA @Bluetooth Scan、8mA @WiFi Scan
Communication Distance	5~6km, up to 10km
Crystal Type	Industrial grade 32MHz TCXO
LoRaWAN Protocol	Class A/B/C (compliant with LoRaWAN 1.0.4 specification)
Operating Voltage	1.8~3.7V
Operating Temperature	-40℃~+85℃, Industrial standard design
Package Size	20*20*3.5mm, 80-Pin, SMT patch, LGA package;
Weight	3g



Diagram

Transceiver Module Comparison

Dimension

Package List

• 1x nRFLR1110 Wireless Transceiver Module
