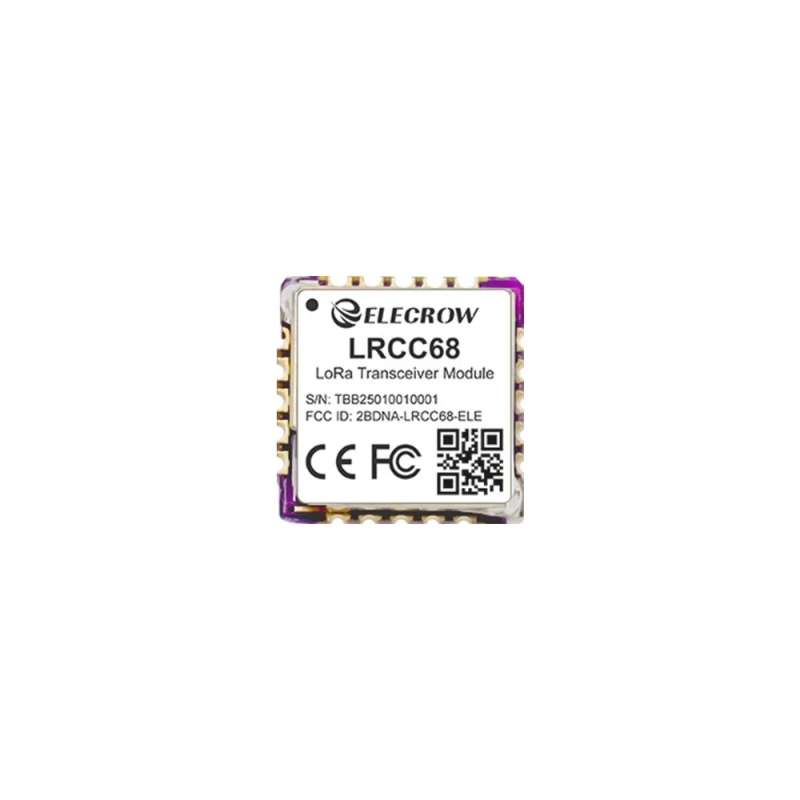

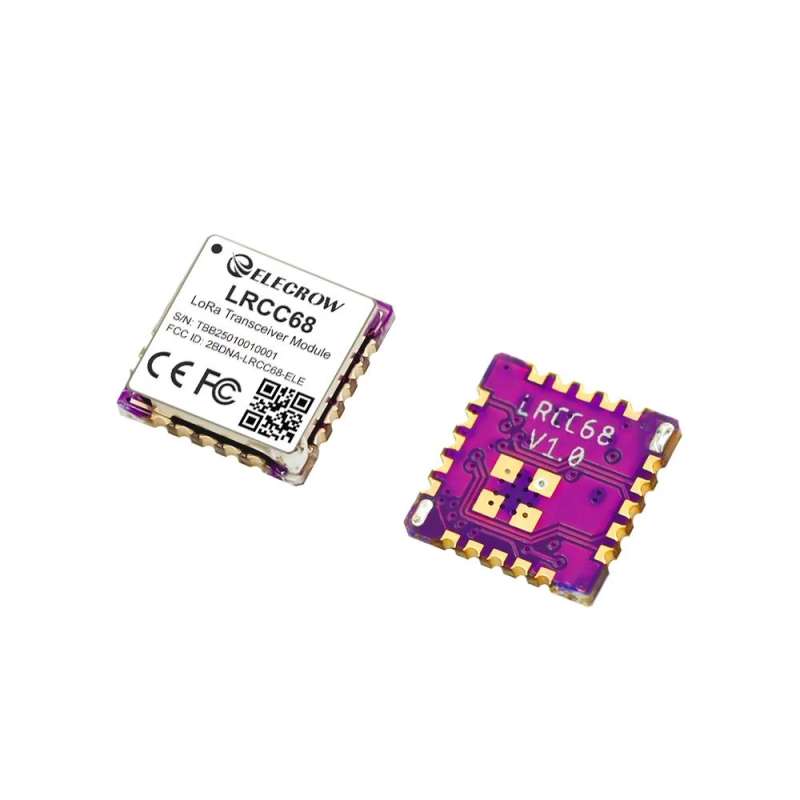

LRCC68 Long-Range LoRa Wireless Transceiver Module, Ultra-Low Power, IoT/Industrial (CIL13368L)

• [Vysoký výkon a mimoriadne nízka spotreba energie] Vysielací výkon až 22 dBm; podporuje prenosové rýchlosti 1,76–62,5 kbps, citlivosť -129 dBm; spotreba v režime spánku len 1,62 μA;
• [Ultra-malé rozmery] Rozmery sú len 10 × 10 × 3,5 mm, s 20-pinovým priechodovým dizajnom, čo uľahčuje integráciu do základnej dosky;
• [Bezdrôtová komunikácia] Podporuje globálnu frekvenciu LoRa & LoRaWAN ISM 850–930 MHz;
• [Certifikácia FCC, CE]

Podrobnosti

LRCC68 je bezdrôtový komunikačný modul LoRa založený na čipe Semtech LLCC68, určený pre frekvenčné pásma 868 MHz a 915 MHz. Využíva ultra-malé puzdro a konštrukciu s otvormi pre montáž na dosku, čo uľahčuje integráciu do dosky. Modul využíva pokročilú modulačnú technológiu LoRa, ktorá ponúka lepšiu odolnosť proti rušeniu a väčší komunikačný dosah v porovnaní s tradičnými moduláciami FSK a GFSK. Jeho maximálny vysielací výkon môže dosiahnuť +22 dBm, podporuje prenosovú rýchlosť 1,76–62,5 kbps a pokrýva globálne frekvencie LoRa a LoRaWAN ISM v rozsahu 850–930 MHz. Je vybavený vysokokvalitným kryštálovým oscilátorom TCXO, odolnosťou voči vysokým a nízkym teplotám, stabilnou prevádzkou a prúdom v režime spánku iba 1,62 uA, čo je obzvlášť vhodné pre inteligentné domácnosti, bezdrôtové odčítavanie meradiel, vedecký výskum a lekárske zariadenia, ako aj zariadenia pre bezdrôtovú komunikáciu na stredné a dlhé vzdialenosti.

(Poznámka: Modul musí byť spárovaný s ovládačom MCU alebo špecializovaným nástrojom na ladenie SPI, aby fungoval správne)

Funkcie

• Vysoký výkon: Maximálny vysielací výkon môže dosiahnuť +22 dBm, podporuje prenosovú rýchlosť 1,76–62,5 kbps, citlivosť -129 dBm pri SF12/BW=125 kHz, 151 dB link budget；
• Ultra nízka spotreba energie, prúd v režime spánku je len 1,62 uA;
• Podpora globálnej frekvencie LoRa a LoRaWAN ISM 850–930 MHz
• Super kompaktný formát s rozmermi len 10 x 10 x 3,5 mm
• Certifikácia FCC, CE

Pin Definition

Dimension

Specification

Processor	None
RF chip	Semtech LLCC68 Chip
LoRa Specification
Transmit Power TX	22 dBm@Max
Receiving Sensitivity	-129dBm
Link Budget	Support 151db link budget
Demodulator	Support LoRa/(G)FSK signal modulation，SF5~SF11, Support 150MHz-960MHz configuration
Data Transfer Rate	Supports data transmission rates from 1.76 to 62.5 kbps
Other
Frequency	Covering 850~930MHz (applicable to 868MHz, 915MHz)
Communication Interface	SPI(0~10Mbps)
Lead Pin	Such as SPI signal, VCC, multiple GND, NRST, ANT, TX control, RX control, BUSY status, NFC, SWD debugging pin, etc.
Antenna	SMT pins, impedance @ 50 ohms
Reference Power Consumption	1.62uA (sleep), 100mA (transmit + MCU), 10mA (receive + MCU)
Communication Distance	5~6km, up to 10km
Crystal Type	Industrial grade 32MHz TCXO
Frequency Range	150 MHz to 960 MHz
Operating Voltage	1.8~3.7V
Operating Temperature	-40℃~+85℃, Industrial standard design
Package Size	10*10*3.5mm、20-Pin, SMT patch, stamp hole, board thickness 1mm, spacing 1.27mm
Net Weight	1g

Package List

• 1x LRCC68 Wireless Transceiver Module

Wiki & External Links

• Wiki
• LRCC68 Long-Range LoRa Wireless Transceiver Module DataSheet
• Comparison Table of Elecrow LoRa Modules
