LR1262 Long-Range LoRa Wireless Transceiver Module, Ultra-Low Power,  IoT/Industrial (CIL13262L)

• [Vysoký výkon a mimoriadne nízka spotreba energie] Vysielací výkon až 22 dBm; podporuje prenosovú rýchlosť 0,018 až 62,5 kbps, citlivosť -148 dBm; v režime spánku len 1,62 µA;
• [Ultra-malé rozmery] Rozmery sú len 10 × 10 × 3,5 mm, 20-pinový dizajn s otvormi na zapájanie, ľahko integrovateľný do základnej dosky；
• [Bezdrôtová komunikácia] Podporuje globálnu frekvenciu LoRa a LoRaWAN ISM v rozsahu 850–930 MHz;
• [Certifikácia FCC, CE]
• Podrobnosti

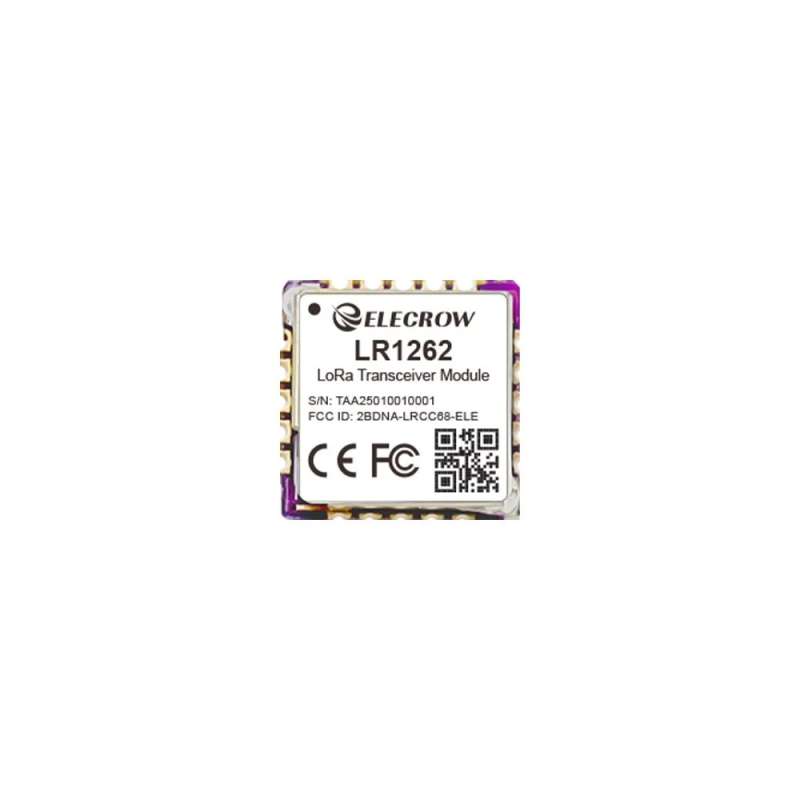

LR1262 je modul bezdrôtovej komunikácie založený na čipe LoRa SX1262 od spoločnosti Semtech, určený pre frekvenčné pásma 868 MHz a 915 MHz. Modul je dodávaný v mimoriadne malom puzdre s konštrukciou s otvormi pre montáž na dosku, vďaka čomu sa ľahko integruje do základnej dosky. LR1262 využíva pokročilú modulačnú technológiu LoRa, ktorá v porovnaní s tradičnými modulačnými metódami FSK a GFSK výrazne zlepšila odolnosť proti rušeniu a komunikačný dosah. Jeho maximálny vysielací výkon môže dosiahnuť +22 dBm, podporuje prenosovú rýchlosť 0,018 až 62,5 kbps a pokrýva globálnu frekvenciu LoRa a LoRaWAN ISM v rozsahu 850 až 930 MHz. Je vybavený vysokokvalitným kryštálovým oscilátorom TCXO priemyselnej kvality, je odolný voči vysokým a nízkym teplotám, dokáže udržať stabilnú prevádzku a prúd v režime spánku je len 1,62 uA. Je vhodný pre inteligentné domácnosti, bezdrôtové odčítavanie meradiel, vedecký výskum a lekárske ošetrenie, ako aj pre zariadenia na bezdrôtovú komunikáciu na stredné a dlhé vzdialenosti.

(Poznámka: Modul musí byť spárovaný s ovládačom MCU alebo špecializovaným nástrojom na ladenie SPI, aby fungoval správne)

Vlastnosti

• Vysoký výkon: Maximálny vysielací výkon môže dosiahnuť +22 dBm, podporuje prenosovú rýchlosť 0,018–62,5 kbps, citlivosť -148 dBm pri SF12/BW=125 kHz, 170 dB link budget；
• Ultra nízka spotreba energie, prúd v režime spánku je len 1,62 uA;
• Podpora globálnej frekvencie LoRa&LoRaWAN ISM 850~930 MHz;
• Super kompaktný formát s rozmermi len 10 x 10 x 3,5 mm
• Certifikácia FCC, CE

Pin Definition

Specification

Processor	None
RF chip	Semtech SX1262 Chip
LoRa Specification
Transmit Power TX	22 dBm@Max
Receiving Sensitivity	-148dBm
Link Budget	Support 170db link budget
Demodulator	Support LoRa/(G)FSK/GMSK signal modulation，SF5~SF12, Support 150MHz-960MHz configuration
Data Transfer Rate	Supports data transmission rates from 0.018 to 62.5 kbps
Other
Frequency	Covering 850~930MHz (applicable to 868MHz, 915MHz)
Communication Interface	SPI(0~10Mbps)
Lead Pin	Such as SPI signal, VCC, multiple GND, NRST, ANT, TX control, RX control, BUSY status, NFC, SWD debugging pin, etc.
Antenna	SMT pins, impedance @ 50 ohms
Reference Power Consumption	1.62uA (sleep), 119mA (transmit + MCU), 6.8mA (receive + MCU)
Communication Distance	6~7km, up to 15km
Crystal Type	Industrial grade 32MHz TCXO
Frequency Range	150 MHz to 960 MHz
Operating Voltage	1.8~3.7V
Operating Temperature	-40℃~+85℃, Industrial standard design
Package Size	10*10*3.5mm, 20-pin patch stamp hole design;
Net Weight	1g



Dimension

Package List

• 1x LR1262 Wireless Transceiver Module

Wiki & External Links

• Wiki
• LR1262 Long-Range LoRa Wireless Transceiver Module DataSheet
• Comparison Table of Elecrow LoRa Modules
