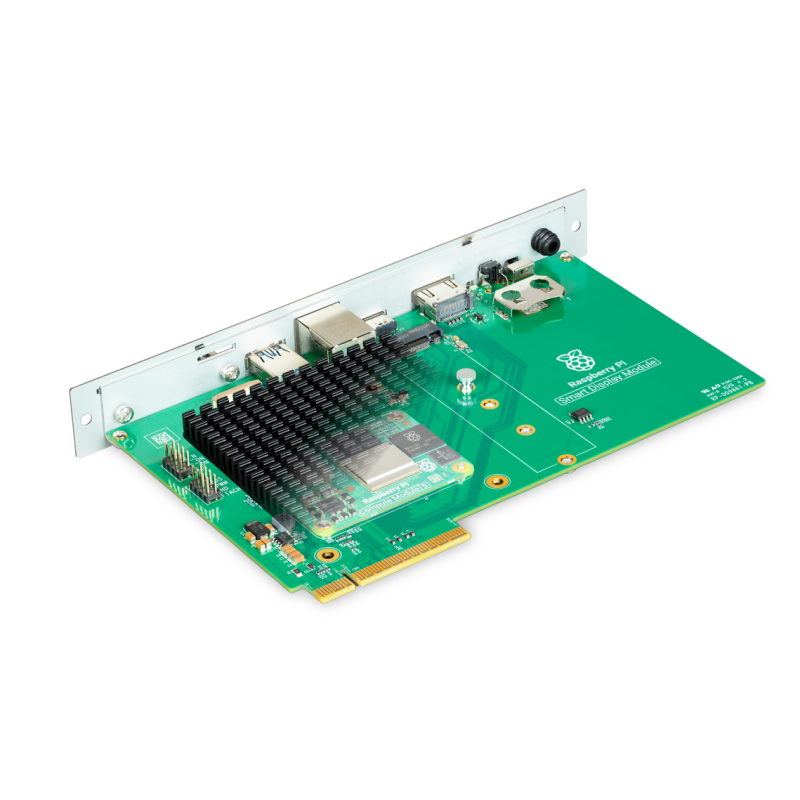

Modul Smart Display Module ponúka nasledujúce funkcie:

• Kompatibilita so špecifikáciou Intel® Smart Display Module (SDM). Adaptérna doska sa priamo zasúva do hostiteľských displejov, ktoré túto špecifikáciu podporujú.
• Kompatibilita s Compute Module 5. Modul CM5 sa montuje na modul Smart Display Module.
• Chladič. Chladič sa zmestí do rozmerov SDM a odvádza teplo z modulu CM5.
• Integrované napájanie. Hostiteľský displej priamo napája modul CM5.
• Rozšírenie M.2 M key. Zásuvka PCIe typu M.2 M key, kompatibilná s formátmi 2230, 2242, 2260 a 2280, poskytuje priestor na rozšírenie o úložisko alebo akcelerátor umelej inteligencie.
• Priestor pre externú anténu. S súpravou antén Raspberry Pi môžete nainštalovať externú anténu mimo hostiteľského displeja.
• HDMI výstup. Podporuje druhý, nezávislý video prúd.
• Konektory. Umožňuje prístup k rôznym konektorom na vonkajšej strane hostiteľského displeja.
• Prepínač režimu spúšťania. Prepína CM5 medzi spúšťaním z eMMC (označené ako NORMAL) a spúšťaním z USB zariadenia (označené ako USB).
• Externé tlačidlo napájania. Vypína a zapína CM5 nezávisle od displeja.
• LED indikátor. Indikuje stav napájania a aktivitu úložiska CM5. Tento indikátor vykazuje rovnaké správanie LED ako Raspberry Pi 5. Ďalšie informácie nájdete v časti Správanie LED.

Balenie modulu Smart Display Module obsahuje nasledujúce súčasti:

• Modul Smart Display Module.
• Pasívny hliníkový chladič.
• Štyri skrutky M3 na upevnenie chladiča.
• Dve skrutky M2 na upevnenie zariadenia CM5.
• Upevňovacia skrutka na pripevnenie zariadenia M.2.

Rozmery

Rozmery modulu Raspberry Pi Smart Display Module sú kompatibilné so špecifikáciou Intel® SDM. Modul Smart Display Module má formát SDM-L. Rozmery hlavnej dosky a jej komponentov sú 175 × 100 × 20 mm. Vrátane čelného panelu, úchytu a rozhrania Gold Finger sú celkové rozmery modulu 193 × 125 × 25 mm. Samotný modul Smart Display Module váži približne 146 g. Po zmontovaní s modulom CM5, chladičom a skrutkami váži približne 225 g.

Konektory

Modul Smart Display Module sa pripája priamo k modulu Raspberry Pi Compute Module 5. K hostiteľskému displeju sa pripája prostredníctvom rozhrania „gold finger“ na vnútornom okraji adaptérnej dosky.

Na vonkajšej strane hostiteľského displeja má modul Smart Display Module k dispozícii nasledujúce konektory:

• HDMI 2.0.
• USB-C (USB 2.0). Tento port podporuje iba režim zariadenia a je určený na programovanie vášho modulu CM5 po inštalácii.
• Ethernetový konektor (RJ45).
• USB-A (USB 3.0).

Na vnútornej strane má modul Smart Display Module k dispozícii nasledujúce konektory:

• 22-pólový konektor pre kameru a displej.
• Držiak batérie RTC (CR2032).
• Zásuvka PCIe typu M.2 s kľúčom M.
• Slot pre CM5.
