Pi Terminal-7” 1024*600 IPS HMI CM4 Panel All-In-One Module Raspberry Pi CM4 Industrial Computer Rich Interfaces (ER-DIS01447T)

【Výkonné výpočtové schopnosti】V bohatom a aktívnom ekosystéme pomocou Raspberry Pi CM4 s vysokým výpočtovým výkonom.

【Viacnásobné možnosti pripojenia】Podporuje Wifi, Bluetooth, 4G, LoRa a ďalšie protokoly bezdrôtovej komunikácie.

【Pre nepriateľské prostredie】Predný panel IP65 s odolnosťou proti prachu a vode. Elektronické komponenty podporujú prevádzku pri vysokých teplotách a hardvérový dizajn zohľadňuje priemyselné požiadavky.

【Dizajn všetko v jednom】ako plnohodnotné zariadenie, napríklad HMI, PLC, brána, stolový počítač atď. Zjednotenie toku údajov a správa poľných zariadení.

【Priemyselné rozhrania】DIO, ES485, ADC, CAN a RS232.

Chcete multifunkčné integrované priemyselné riadiace zariadenie? Pi Terminal, nová hviezda v priemyselnom svete, sa teší na vaše služby! 7-palcový Pi Terminal s rozlíšením 1024*600 je multifunkčné priemyselné riadiace zariadenie založené na Raspberry Pi CM4. Kombinuje výkonnú hardvérovú konfiguráciu s bohatou softvérovou ekológiou a je navrhnuté tak, aby spĺňalo potreby rôznych priemyselných aplikácií. Je vybavený výkonným výpočtovým modulom Raspberry Pi 4 ako hlavným riadiacim prvkom s vynikajúcim výkonom v reálnom čase a dokáže rýchlo reagovať a spracovávať úlohy riadenia a monitorovania v reálnom čase. Vrcholom sú bohaté priemyselné rozhrania a funkčné moduly vrátane zbernice CAN, RS232/RS485, izolovaného digitálneho IO, diferenciálneho vstupu ADC, ovládania relé atď. ktoré plne spĺňajú potreby komunikácie a riadenia s rôznymi snímačmi, akčnými členmi a inými zariadeniami. Okrem toho sú v ňom vyhradené aj zásuvky pre reproduktor, slúchadlá, mikrofón a 4 programovateľné tlačidlové rozhrania, čo je pre používateľov vhodné na prispôsobenie funkcií podľa aktuálnych potrieb, čím sa zvyšuje interaktivita a flexibilita zariadenia. Komunikačné schopnosti sú ďalšou zaujímavosťou terminálu Pi. Integruje WiFi, BLE a vyhradzuje si rozhrania Mini PCIE pre 4G a LoRa. Zároveň poskytuje dve GbE LAN (Gigabit Ethernet) na zabezpečenie vysokorýchlostného prenosu dát a vzdialeného monitorovania medzi zariadeniami. Nielen hardvér je vynikajúci, ani softvér nie je horší. Pi Terminal podporuje bohatý softvérový ekosystém založený na Raspberry Pi a je kompatibilný s programovacím nástrojom Node-RED, čo používateľom poskytuje možnosť jednoducho vytvárať a spravovať aplikácie internetu vecí. Vďaka podpore grafickej knižnice OpenGL ES 3.0 je ešte schopnejší pri spracovaní grafiky. Pi Terminal využíva polootvorenú štruktúru s akrylovým plášťom a vynikajúcimi ochrannými vlastnosťami. Predný panel s krytím IP65 účinne odoláva prachu a kvapkám vody, elektronické komponenty podporujú prevádzku pri vysokých teplotách a konštrukcia priemyselnej triedy dokáže stabilne fungovať aj v náročných priemyselných podmienkach, čím sa ľahko vyrovnáva s výzvami drsného priemyselného prostredia. Terminál CM4 Pi využíva multifunkčný integrovaný dizajn, ktorý integruje HMI, PLC, bránu, tabletový počítač a ďalšie funkcie, čím zjednocuje tok údajov a vytvára plne funkčnú integrovanú platformu. Jeho 7-palcová obrazovka IPS s rozlíšením 1024*600, 5-bodové kapacitné dotykové ovládanie a flexibilné a rozmanité metódy vonkajšej inštalácie spĺňajú potreby použitia a montáže pri rôznych typoch príležitostí. Toto výkonné zariadenie sa široko používa v mnohých oblastiach, ako je priemyselná inteligentná výroba, stavebné stroje, automatizácia tovární s umelou inteligenciou, inteligentné mestá, priemyselné dielne atď. Má vysokú prispôsobivosť a flexibilitu a je skutočným integrovaným zariadením priemyselnej brány internetu vecí.

Vďaka použitiu Raspberry Pi CM4 ako hlavného ovládača má vynikajúcu výpočtovú silu a výkon, ktorý poskytuje silný výkon pre priemyselné aplikácie. Integrované vizuálne programovanie Node-RED, vstavaná úprava procesov Node-RED a nasadenie jedným kliknutím, kompatibilné so všetkými softvérmi spustenými na Raspberry Pi. Toto výkonné a intuitívne programovacie prostredie umožňuje vývojárom rýchlo vytvárať prototypy a testovať, čo výrazne zvyšuje efektivitu a produktivitu vývoja; Výkonné komunikačné možnosti, podpora viacerých bezdrôtových komunikačných protokolov, ako sú WiFI, Bluetooth, 4G a LoRa, vybavené gigabitovým ethernetom, ktoré spĺňajú potreby vysokorýchlostných káblových sietí a umožňujú vysokorýchlostný prenos údajov a vzdialené monitorovanie medzi zariadeniami; Multifunkčný integrovaný dizajn Pi Terminálu sa môže používať ako plnofunkčné zariadenie, ako napríklad HMI, PLC, brána, tablet PC atď., čím sa zjednotí tok údajov a vytvorí plnofunkčná integrovaná platforma. Bohaté priemyselné rozhrania, s rozhraním zbernice CAN, podporou sériovej komunikácie RS232/RS485, integrovanými rozhraniami DIO, ADC, relé a ďalšími rozhraniami, plne vyhovujú potrebám prepojenia a riadenia zariadení. Flexibilné prispôsobenie, vyhradené 4 programovateľné tlačidlové rozhrania, s rozhraniami reproduktora a mikrofónu, možno flexibilne konfigurovať podľa potrieb. Nízka spotreba energie, maximálna spotreba energie je len 9 W, vhodná najmä pre scenáre úspory energie; a široká konštrukcia napätia 12 V ~ 36 V sa môže lepšie prispôsobiť rôznym riešeniam napájania hostiteľa; Konštrukcia priemyselnej triedy, prachotesnosť a vodotesnosť predného panela IP65, elektronické komponenty podporujú prevádzku pri vysokých teplotách, hardvérová konštrukcia plne zohľadňuje priemyselné požiadavky, vhodná do náročných priemyselných prostredí.

All in one design-7" Pi Terminal

Powerful core, excellent performance, a new generation of industrial all-in-one PC

CM4-excellent Computing Ability

CPU is BCM2711, quad-core Cortex A72 64-bit processor, 4GB storage, more powerful performance.

Rich system and software compatibility

Compatible with Raspbian and Ubuntu systems, pre-installed with Node-RED software, compatible with all software running on Raspbian.

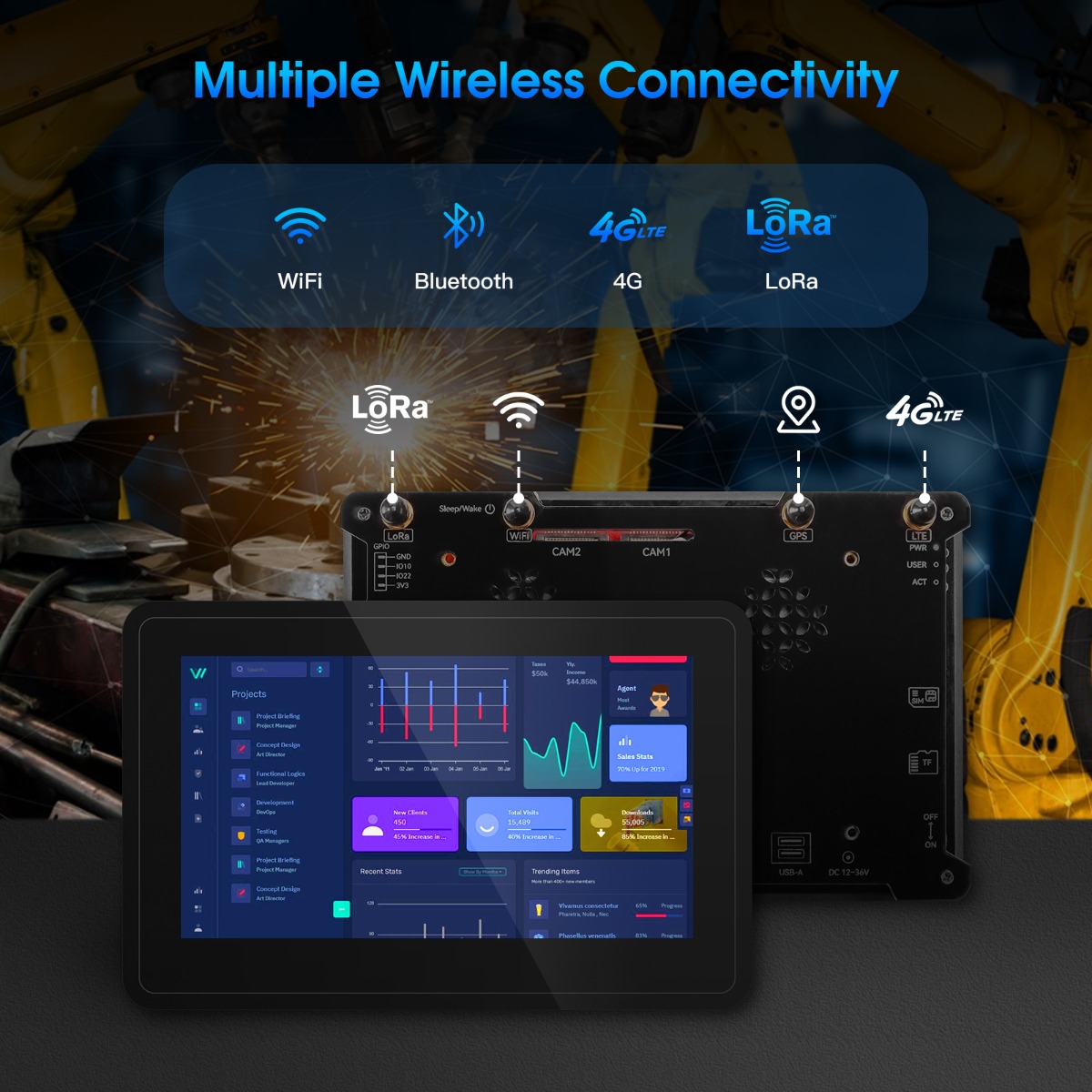

Multiple Wireless Connectivity

Multiple connection options, including Wifi, Bluetooth, 4G and LoRa.

Various Interfaces and Components

Rich industrial interfaces and buttons meet the diverse connection and control needs of devices.

Application Scenario

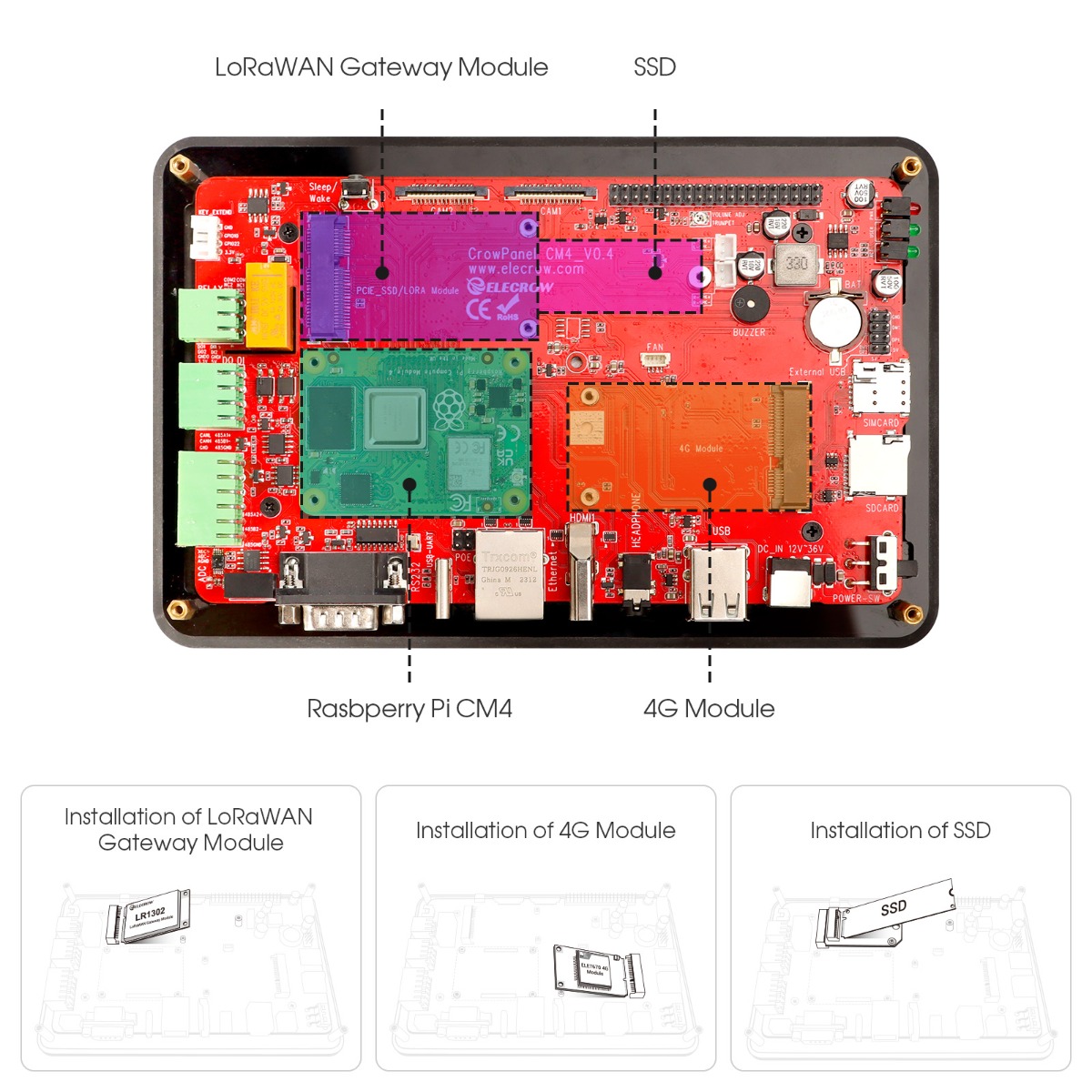

Hardware Overview



Application

• Industrial automation: manufacturing, process industry (such as chemical, petroleum, electricity, etc.), machinery and equipment manufacturing;
• Intelligent manufacturing/Industry 4.0 scenarios: smart factories, digital workshops, smart warehousing and logistics;
• Building automation: smart buildings, smart homes, smart buildings;
• Transportation: smart transportation, vehicle information systems, smart buses/railways;
• Other scenarios: medical technology, mining, agriculture, retail, water management, etc.



Specification

Processor (CM4)
CPU/SoC	Broadcom BCM2711 Quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
System Memory	4GB（LPDDR4-3200 SDRAM）
Storage	Operating system 64G SD memory card((lmage File Loaded)), compatible with SSD slot expansion (customers can purchase it by themselves)(No eMMC)
Operating System	Raspbian (compatible with Node-RED), compatible with all software running on Raspberry Pi (pre-installed system)
Compatibility
Operating system	l Raspbian l Ubuntu Mate l Ubuntu Core
Software	l a. Integrated Node-RED software, supports OpenGL ES 3.0, pre-installed with the latest 64-bit Raspberry Pi OS, ready to use out of the box; l b. Compatible with all software running on Raspberry Pi.
Display
Size	7 inch
Panel Type	IPS Panel
Resolution	1024(RGB)×600
Aspect Ratio	4：3
Brightness	400 cd/m²
Touch Type	5-point Capacitive Touch
Wireless Communication
Wi-Fi	2.4GHz and 5.0GHz (CM4 onboard)
Bluetooth	Bluetooth 5.0(CM4 onboard)
LoRa	Mini PCIE-52P interface; interface power supply voltage: 3.3V Support LR1302 LoRaWAN SPI/USB interface gateway module; Support M.2 NVME SSD (requires M.2 to Mini PCIE interface adapter board); see WIKI for specific pin definitions
4G LTE	Mini PCIE-52PInterface; Interface power supply voltage: 3.8V Supports ELE7670 4G series modules, see WIKI for specific pin definitions
Reserved Interface (external)	1x RS232 (DB9 Female); 1x UART(Type-C, USB2.0 to TTL); 2x USB-A 2.0 Host port (USB-5V); 1x Headphone&Microphone(3.5mm audio line-out and audio mic); 1x HD (Standard HD,5V); 1x Ethernet Interface (RJ45,10/100/1000 Mbps); 1x DC Socket; 1x Micro SD Slot; 1x Nano SIM Slot; 1x RS485/CAN/ADC Interface(12-Pin Phoenix Type Connector, lead out from the same terminal, capacitor isolation); 2x DI/IO Interface (8-Pin Phoenix Type Connector, Lead out from the same terminal, photoelectric isolation); 1x Relay Interface (6-Pin Phoenix Type Connector); 1x Programming button interface(4-Pin Connector); 1x CR1220 Battery Holder
Reserved Interface (internal)	2x20P for GPIO; 2x2P for POE; 2x4P for USB 2.0; 1x Mini-PCIe socket for LoRa; 1x Mini-PCIe socket for 4G; 1x M.2 SSD Socket (Compatible with SSD2230/2242/2280); 1x Fan connector (4-Pin connector); 1x Speaker Interface(6-Pin connector); 2x Camera Sockets (FPC/FFC, CSI0&CSI1,3.3V);
Button/Indicator/Other	Power Button
	Sleep/Wake button
	POWER Indicator
	USER Indicator
	Status Indicator
	Built-in buzzer
	RTC clock
Other
Dimension Size(With Shell)	192*125*46mm
Dimension Size(Without Shell)	182*115*29mm
Shell	Acrylic Shell
Installation	Support panel embedding, standard VESA, DIN rail-- 不写
Net Weight	1Kg（Include Shell）
Antenna interface	4 removable antenna holes are reserved for SMA external antennas
Cooling method	Exposed/Fan cooling on the shell
Working Environment
Protection level	Front panel is dust and water resistant, IP65
Operating Temperature	-10~60 °C
Storage Temperature	-20~70 °C
Relative humidity	10%-90%,@ 40°C (non-condensing)
Power Supply
Input	12V~36V DC (3A)
Power	About 9W (load)



Package List

• 1x CM4 7 inch Pi Terminal
• 1x 2*3Pin Phoenix Type Connector
• 1x 2*4Pin Phoenix Type Connector
• 1x 2*6Pin Phoenix Type Connector
• 1x Wi-Fi Antenna
• 1x 12V-2AAdapter
• 1x User Manual
