CrowPanel Pico Display-2.8 inch 320x240 Module TFT LCD Touchscreen RP2040 (ER-DIS01028P)

CrowPanel Pico Display-2.8 inch 320*240 Module TFT LCD Touchscreen with RP2040 Support C/C++/MicroPython/LVGL

Silný výkon s mikrokontrolérom RP2040 Poháňaný 32-bitovým dvojjadrovým čipom s taktom až 133 MHz, ktorý umožňuje výnimočný výkon.

Flexibilné rozšírenie Všestranné možnosti periférnych vstupov a výstupov v kombinácii s jedinečným programovateľným vstupno-výstupným (PIO) subsystémom zahŕňajúcim množstvo praktických rozhraní, čo vedie k výnimočnej rozšíriteľnosti.

Rozsiahla kompatibilita Podpora programovacích jazykov C/C++, MicroPython,kompatibilný s ekosystémom Raspberry Pi a vhodný pre TensorFlow Lite a LVGL a SquareLine Studio, široká kompatibilita.

EasyStart Bohatá vývojová sada SDK spolu s komplexnou dokumentáciou s návodmi zabezpečuje jednoduché používanie.

CrowPanel Pico Display je séria modulov HMI, ktorá využíva výkonný Raspberry Pi RP2040 (ARM Cortex-M0+) ako hlavný radič. Je vybavený 32-bitovým dvojjadrovým čipom pracujúcim na taktovacej frekvencii až 133 MHz. Vďaka 264 kb zabudovanej pamäte SRAM a 2 MB pamäťovému čipu flash integruje funkcie napájania, regulácie napätia a počítadla do jediného mikrokontroléra. Táto séria dotykových obrazoviek obsahuje vysoký výkon, nízke náklady a užívateľsky prívetivé funkcie. Displej Pico 2,4" ponúka flexibilné vstupno-výstupné periférne rozhrania a jedinečný programovateľný vstupno-výstupný subsystém (PIO). Obsahuje praktické komunikačné rozhrania, ako sú I2C, UART, porty IO na všeobecné účely a USB. Je tiež vybavený rozhraním na lítiovú batériu a zvukovým alarmom, čo umožňuje komunikáciu s takmer akýmkoľvek externým zariadením. Profesionálnym používateľom tak poskytuje flexibilitu a výkonnú rozšíriteľnosť, čo umožňuje bezproblémové pripojenie k fyzickému svetu a ovládanie rôznych aspektov inteligentných domov. Modul sa dodáva s bohatými zdrojmi vrátane vývojového SDK, dokumentácie. Má veľmi nízku vstupnú bariéru, takže je vhodný pre začiatočníkov a amatérskych používateľov. Podporuje programovacie jazyky C/C++ a Micro Python, je kompatibilný s vývojovým prostredím Arduino a ekosystémom Raspberry Pi a je vhodný pre open source framework strojového učenia TensorFlow Lite. Podporuje aj grafickú knižnicu LVGL a štúdio SquareLine a dokáže si prispôsobiť požadované rozhranie používateľského rozhrania.

Slúži ako vynikajúca platforma pre aplikácie strojového učenia a je preferovaným riešením pre terminály interakcie HMI podobné Pico.

Support multiple development environments.

It supports a variety of development environments such as Arduino IDE, Thonny IDE, and MicroPython, to meet the needs of different developers and make every project possible.

Support open-source Graphics Library-LVGL.

It supports the LVGL graphics library. You can design a variety of your UIs.

Simplifying UI Design and Development with SquareLine Studio

Easily design and implement your own LVGL UI with SquareLine Studios, and export ready-to-use projects with one click.

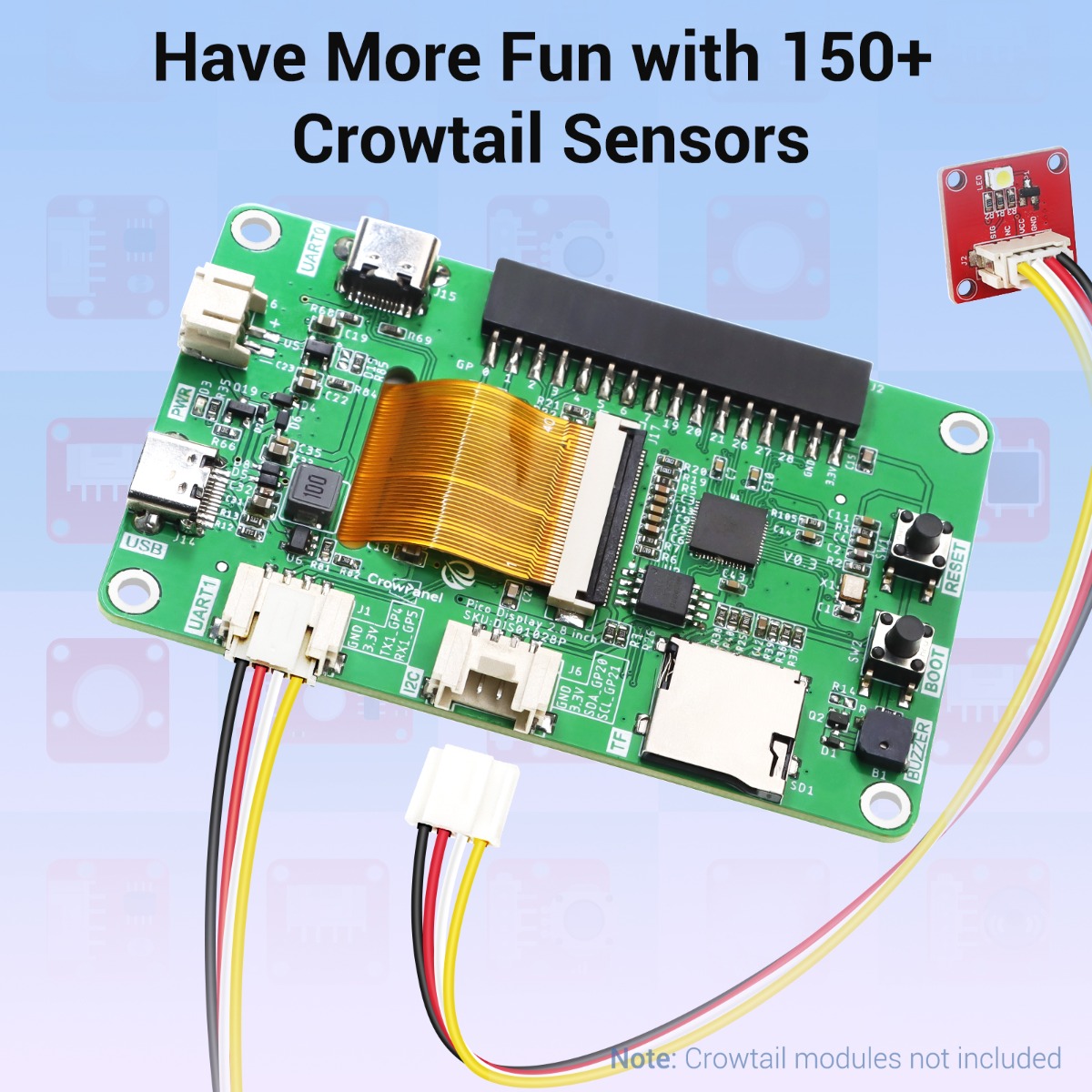

Connect with more than 150+ Crowtail sensors.

Application Scenario

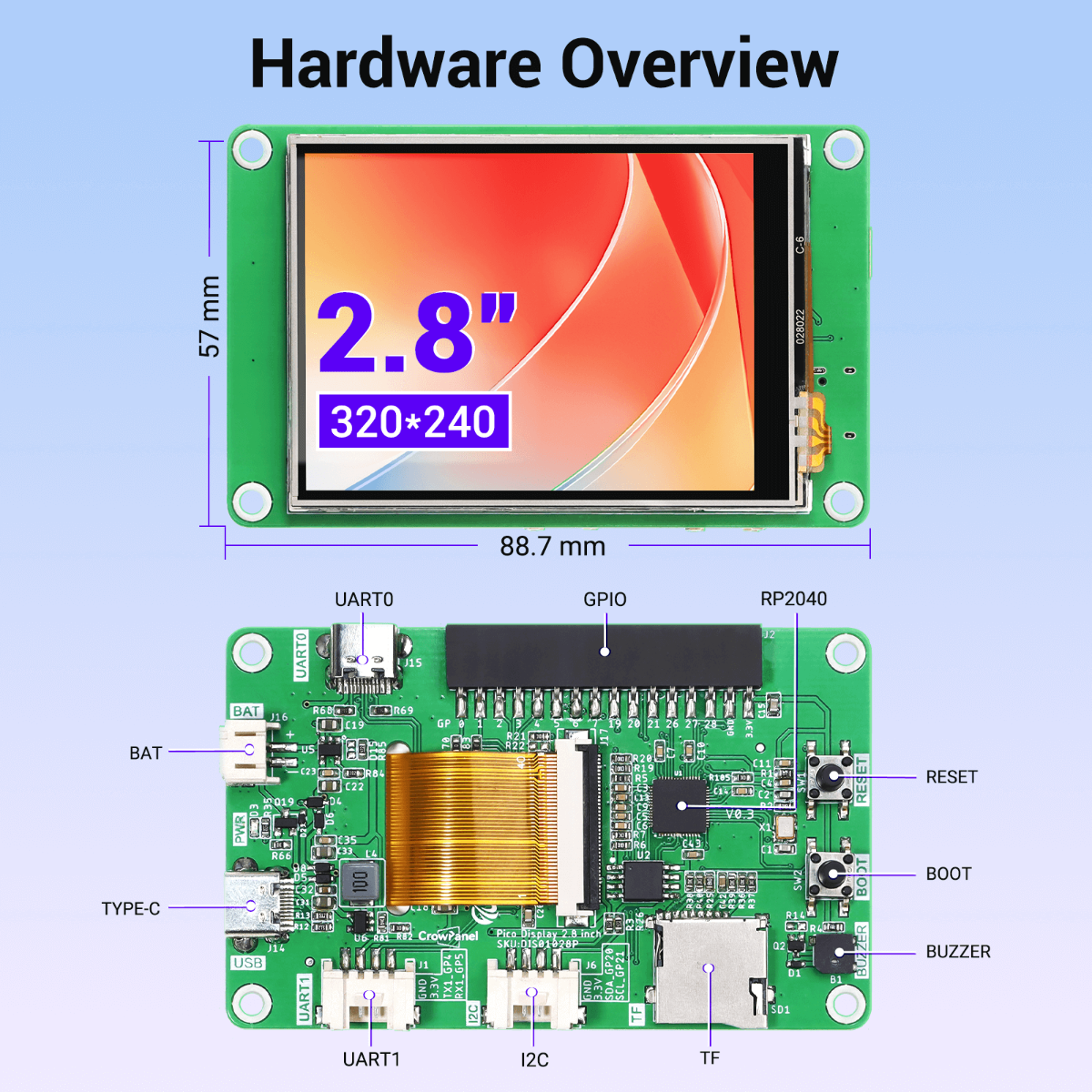

Hardware Overview



Feature

• 2.8 inch Pico Display: 320*240 resolution, resistive touch and comes with a touch pen
• RP2040 Microcontroller: Equipped with a 32-bit dual-core chip, it achieves a maximum clock frequency of 133 MHz.
• TN Panel: Offers a wide color gamut and exceptional brightness for optimal display performance.
• Energy Efficiency: Supports low-power sleep and hibernation modes, promoting energy conservation and environmental consciousness.
• Exceptional Extensibility: A wealth of interfaces, including I2C, UART, IO ports, USB, a lithium battery interface, and a buzzer alarm, ensures remarkable extensibility.
• Ease of Use: A user-friendly experience is guaranteed with a detailed development SDK, and comprehensive documentation ensuring a smooth learning curve.
• Broad Compatibility: Supports C/C++, MicroPython programming languages while exhibiting compatibility with the Raspberry Pi ecosystem. It is also well-suited for the TensorFlow Lite open-source machine learning framework and the LVGL graphics library.
• Versatile Applications: Ideally suited for a wide range of applications within the Internet of Things (IoT), intelligent home control, smart factories, intelligent agriculture, and as an HMI interactive terminal.



GPIO Pin Definition

P1	GP0/UART0 TX	P9	GP19
P2	GP1/UART0 RX	P10	GP20/I2C0 SDA
P3	GP2/I2C1 SDA	P11	GP21/I2C0 SCL
P4	GP3/I2C1 SCL	P12	GP26/ADC1/I2C1 SDA
P5	GP4/UART1 TX	P13	GP27/ADC0/I2C1 SCL
P6	GP5/UART1 TX	P14	GP28/ADC2
P7	GP6/I2C1 SDA	P15	GND
P8	GP7/I2C1 SCL	P16	VCC 3V3



Specification

Main Chip	RP2040
Processor	Dual-core 32-bit ARM Cortex-M0+ @ 133MHz
Memory	264kB on-chip SRAM (supports up to 16MB of off-chip flash memory)
Size	2.8 inch
Resolution	320*240
Signal Interface	SPI
Touch Type	Resistive Touch
Panel Type	TFT LCD
Brightness	250~350 cd/m² (Typ.)
Viewing Angle	70/70/70/70（L/R/U/D）
Interface	USB、I2C、UART、IO、SD Card Slot and battery interface
Power Input	5V-2A
Active Area	43.2*57.6mm(W*H)
Dimensions	57*88.7*13.4mm(W*H*D)



Package List

• 1x CrowPanel Pico Display-2.8 inch
• 1x Touch Pen
• 1x USB Cable
• 1x 4pin DuPont cable



Wiki & External links

• Wiki
• Schematic Diagram
