      WS-6646 (WS-FT232-MINI)
      €12.60

      10.50 € tax excl.

      FT232 USB UART Board mini USB (Waveshare) USB TO UART solution with USB mini connector

      Quantity :
      OUT OF STOCK

      FT232 USB UART Board mini USB (Waveshare) USB TO UART solution with USB mini connector

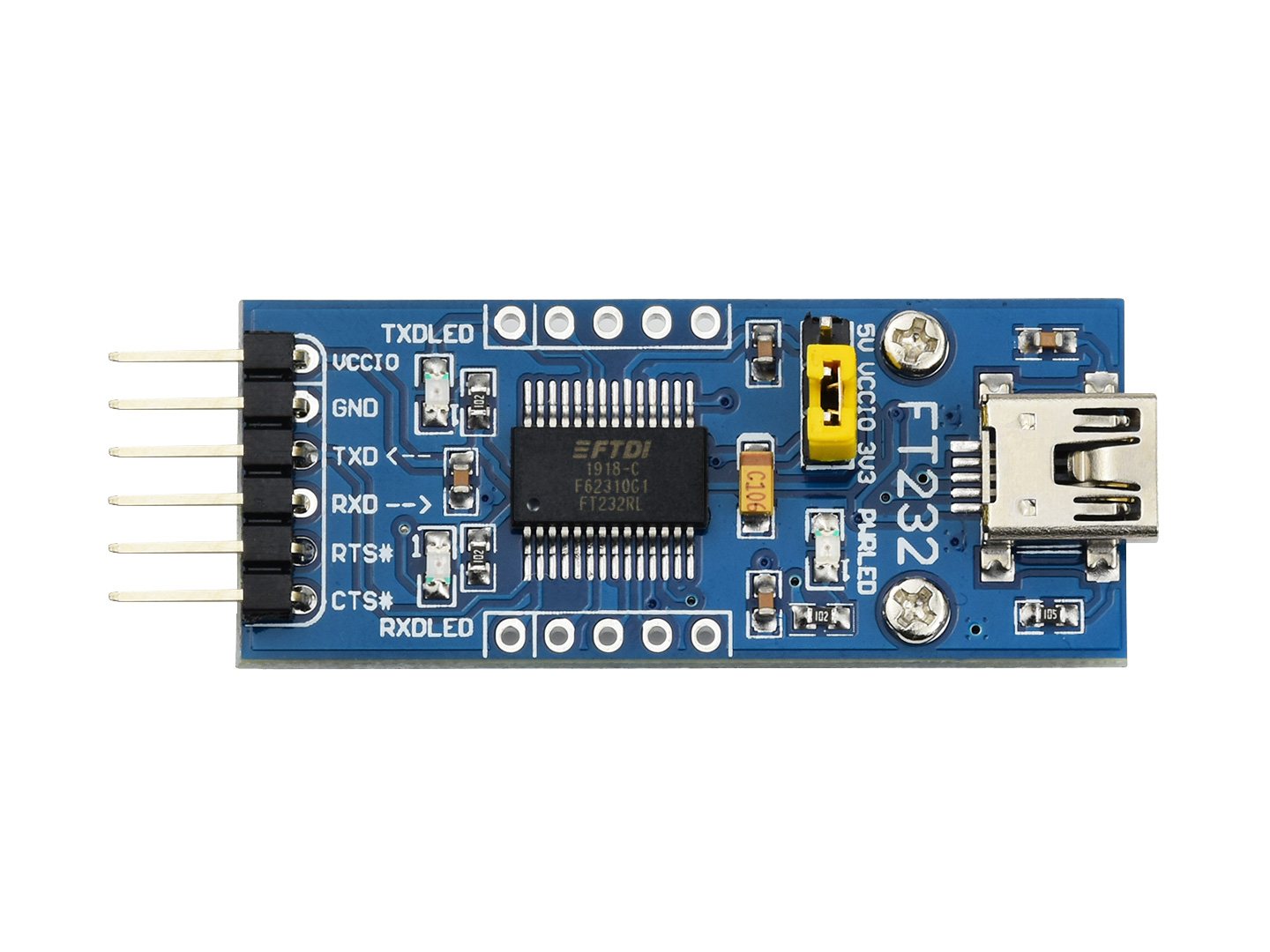

      Features

      • Original FT232RL onboard
      • Supports Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...
      • 3 power mode : 5V output, 3.3V output, or powered by target board (3.3V-5V)
      • 3 LEDs: TXD LED, RXD LED, POWER LED
      • Functional Pins
        • TXD, RXD, RTS#, CTS# : connected to the onboard soldered pinheaders
        • The other Pins : accessable on the drill holes (separate pinheaders are also provided for easily connecting to user system, the pitch is compatible with bread boards)

      How to Use

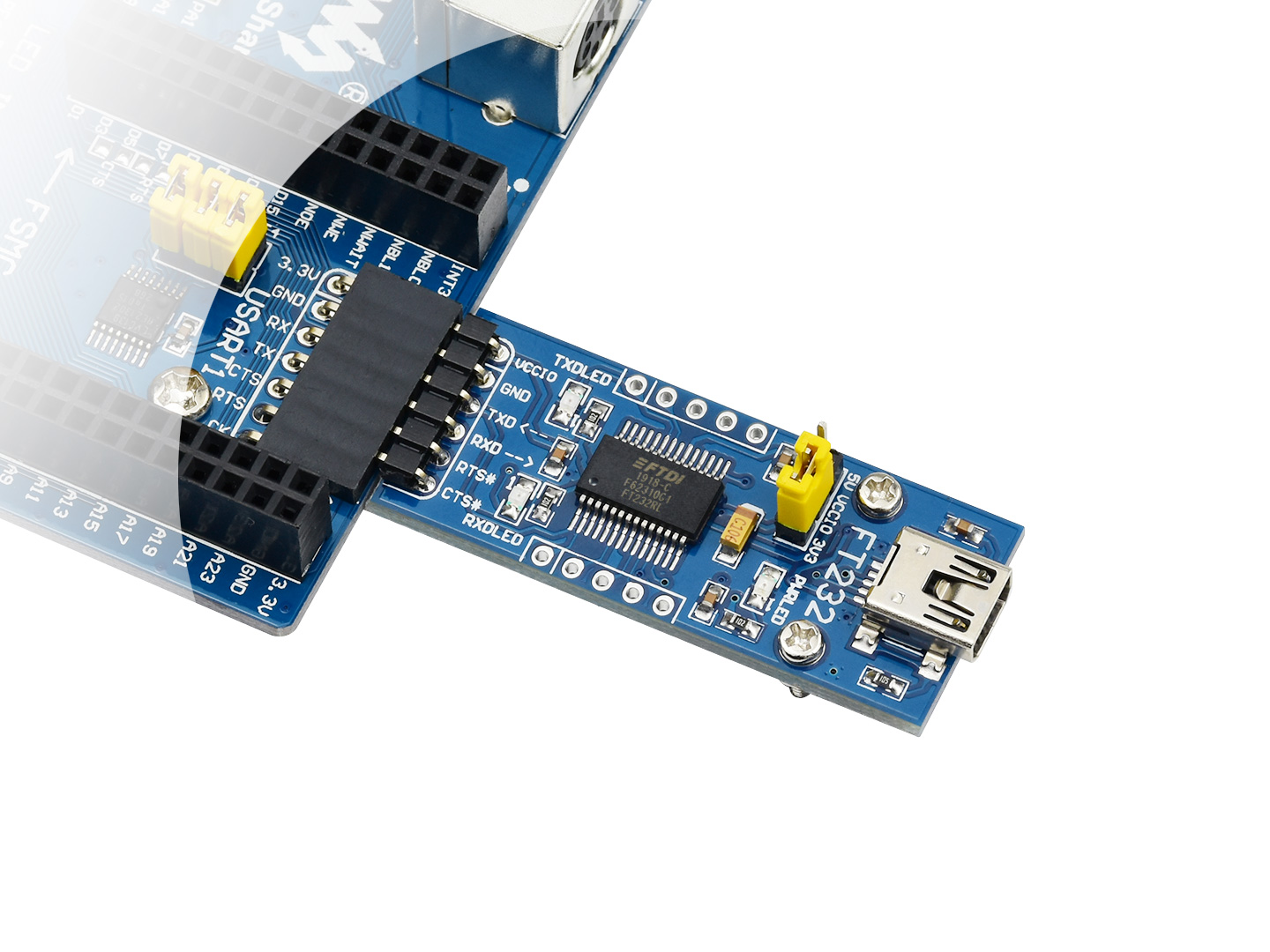

      In the case of working with a MCU:

      • VCCIO ↔ 3.3V or 5V output (the module is powered from USB, onboard jumper should be shorted to 3.3V or 5V)
      • GND ↔ GND
      • TXD ↔ MCU.RX (signal direction: MCU.RX << FT232 << PC.TX)
      • RXD ↔ MCU.TX (signal direction: MCU.TX >> FT232 >> PC.RX)
      • RTS ↔ MCU.CTS (signal direction: MCU.CTS << FT232 << PC.RTS)
      • CTS ↔ MCU.RTS (signal direction: MCU.RTS >> FT232 >> PC.CTS)

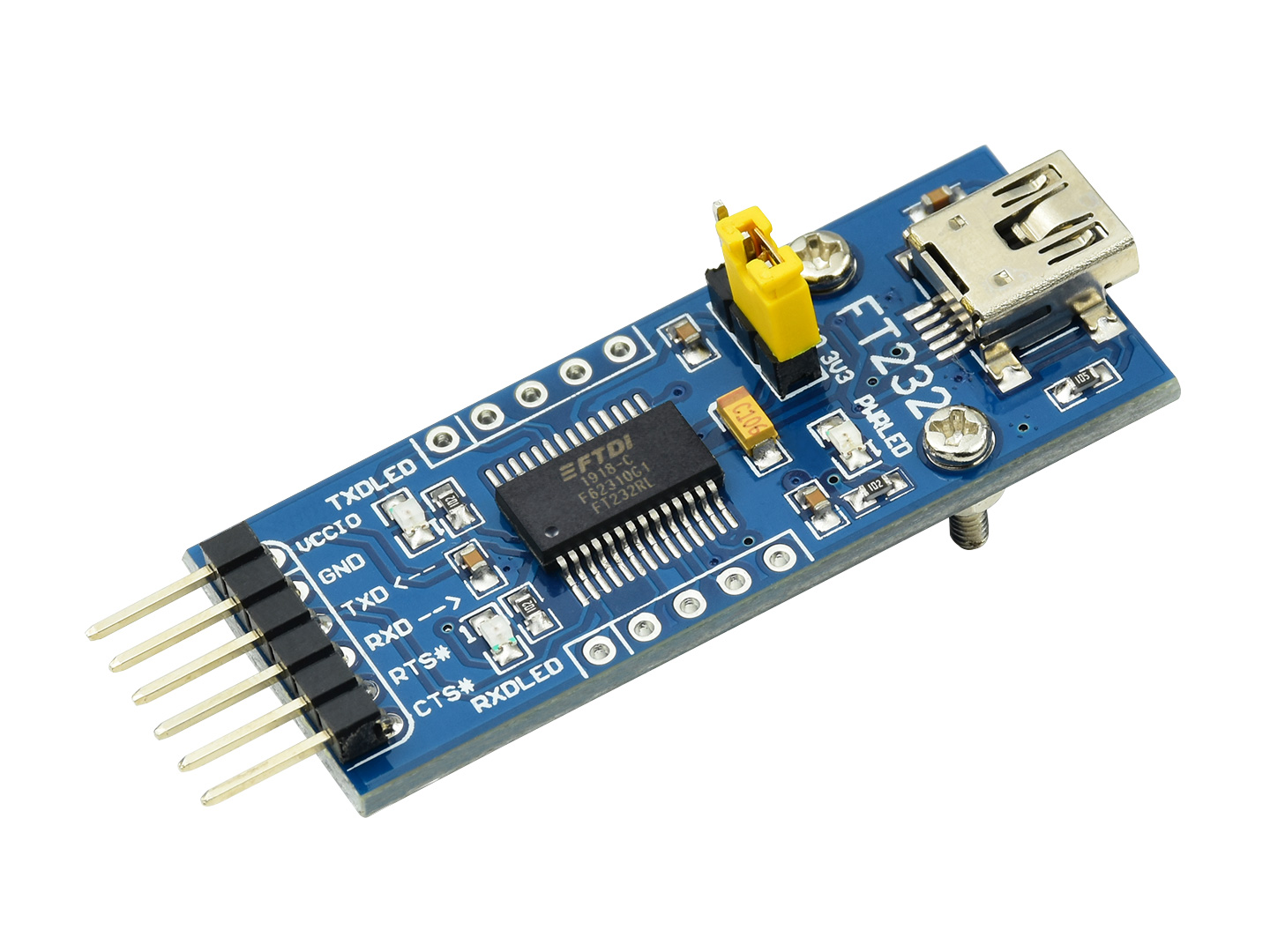

      Photos

      Dimension

      Development Resources

      Wiki : www.waveshare.com/wiki/FT232_USB_UART_Board_(mini)
