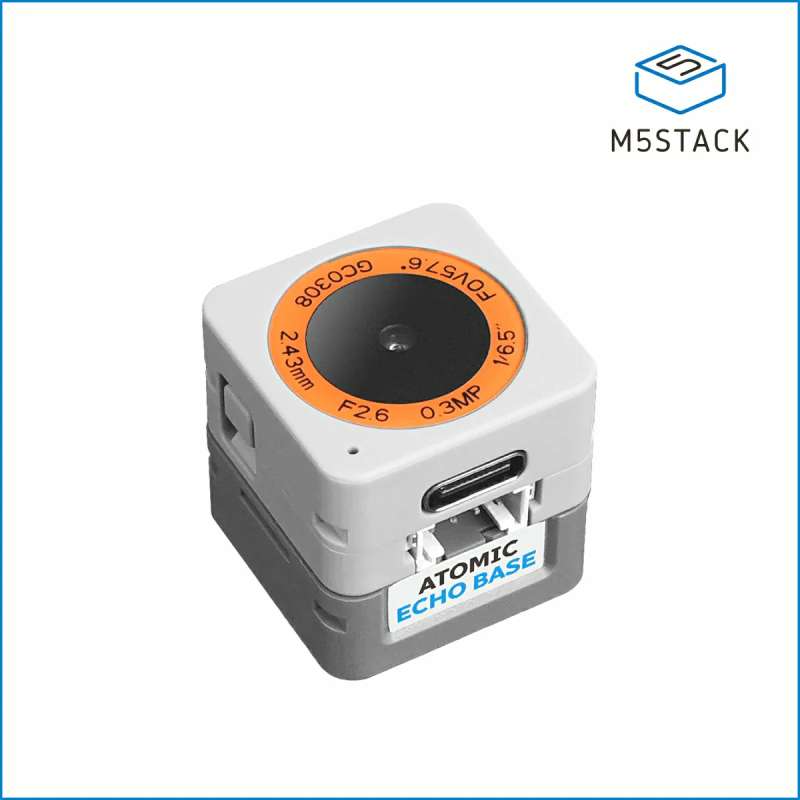

AtomS3R-CAM AI Chatbot Kit  8MB PSRAM (M5-K147-CAM) AI vision and voice development kit

AtomS3R-CAM AI Chatbot je vývojová sada pre umelú inteligenciu v oblasti videnia a hlasu. Sada sa skladá z dvoch hlavných častí: ovládača a hlasovej základne. Ovládač využíva AtomS3R-CAM, ktorý je postavený na čipe ESP32-S3. Poskytuje veľkú kombináciu pamäte 8 MB Flash + 8 MB PSRAM. Integruje tiež 0,3 MP kameru GC0308, 9-osovú IMU (BMI270 + BMM150), IR emitor a ďalšie bohaté periférie. Hlasová základňa využíva Atomic Echo Base, založenú na audio kodekovom čipe ES8311, schopnú vysokofrekvenčného dekódovania zvuku a riadenia mikrofónu a reproduktora. Sada podporuje integráciu s hlasovým asistentom XiaoZhi, OpenAI a Volcengine, vďaka čomu je vhodná pre hlasových asistentov, inteligentné domácnosti a iné vstavané scenáre.

Vlastnosti

• Integrovaný hlavný radič ESP32-S3-PICO-1-N8R8
• 0,3 MP kamera GC0308
• 9-osový senzorový systém
• 8 MB Flash a 8 MB PSRAM
• Integrovaná infračervená vysielacia trubica
• Rozširovateľné piny a rozhrania
• Plne duplexný hlasový rozhranie I2S
• 24-bitový audio kodek
• Digitálny mikrofón MEMS
• Zosilňovač triedy D (reproduktor 8 Ω pri 1 W)

Vývojové platformy:

• ESP-IDF
• PlatformIO
• Arduino
• UiFlow2

Specification	Parameter
SoC	ESP32-S3-PICO-1-N8R8@Dual-core Xtensa LX7, up to 240MHz
USB	USB OTG, USB Serial/JTAG
Flash	8MB
PSRAM	8MB
Wi-Fi	2.4 GHz Wi-Fi
Camera	GC0308, 0.3 MP, F2.6, 57.6° FOV
Infrared IR	180° emission angle, up to 12.46 m in unobstructed conditions
6-axis IMU (BMI270)	Accuracy: 0.05% (acceleration), 0.05°/s (angular rate) I2C address: 0x68
3-axis magnetometer (BMM150)	Accuracy: 0.3 μT Mounted on BMI270, data accessed via BMI270
Expansion Interfaces	Bottom GPIO: G5/G6/G7/G8/G38/G39 and HY2.0-4P expansion port
Audio Codec	ES8311: 24-bit resolution, using I2S protocol
MEMS Microphone	MSM381A3729H9BPC, SNR: ≥65 dB
Power Amplifier	NS4150B: Class D amplifier
Speaker	2014 cavity speaker: 1W @ 8Ω
Operating Temperature	0 ~ 40°C
Product Size	AtomS3R-CAM: 24.0 x 24.0 x 13.5 mm Atomic Echo Base: 24.0 x 24.0 x 14.14 mm
Product Weight	AtomS3R-CAM: 7.4g Atomic Echo Base: 6.3g
Package Size	120.0 x 65.0 x 16.0 mm
Package Weight	22.1 g
