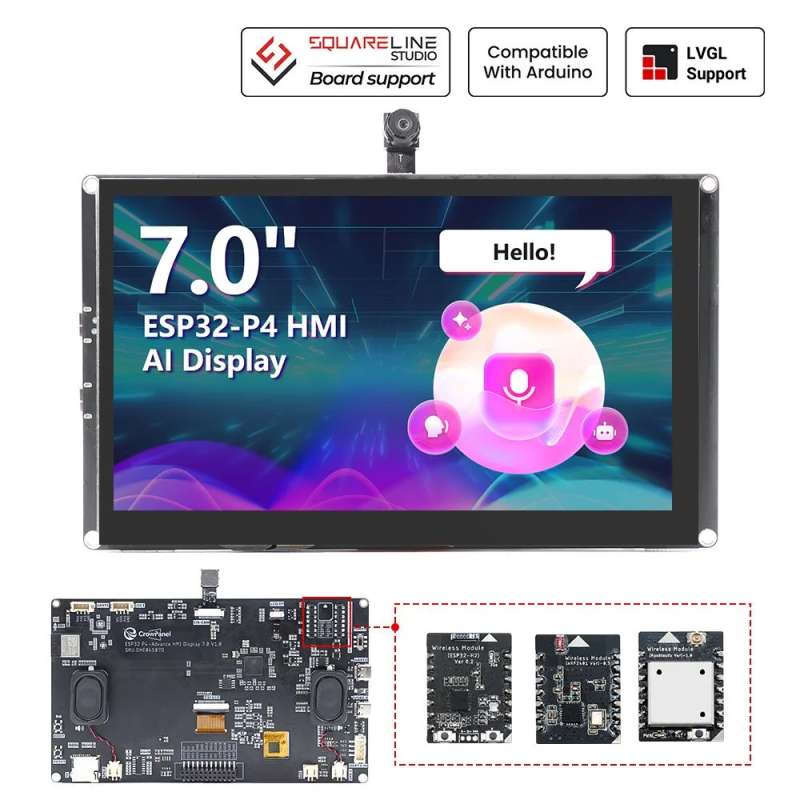

CrowPanel Advanced 7inch ESP32-P4 HMI AI Display 1024x600 IPS Touch Screen WiFi 6 Compatible with Arduino/LVGL-Without Camera

• [7-palcový displej ESP32 HMI] Architektúra ESP32-P4 RISC-V, veľká konfigurácia pamäte a výkonný výkon;
• [Vyhradená bezdrôtová konektivita] Vyhradený modul ESP32-C6, Wi-Fi 6 + Bluetooth 5.3, stabilný a s nízkou spotrebou energie;
• [7-palcová HD IPS obrazovka] Rozlíšenie 1024*600, kapacitný dotykový displej IPS a podpora multi-touch;
• [Integrované funkcie umelej inteligencie] Voliteľná 2-megapixelová kamera podporuje rozpoznávanie tváre a sledovanie objektov
• [Plne funkčné rozširujúce rozhrania] Dvojité Type-C, 40-pinové GPIO, UART/I2C a ďalšie rozhrania podporujú flexibilné externé pripojenia
• [Výmenné bezdrôtové moduly] Podporuje Zigbee, SX1262 a ďalšie bezdrôtové moduly, čo umožňuje jednoduché prepínanie medzi viacerými protokolmi.
• [AI akcelerácia] Výkonný výpočtový výkon podporuje strojové učenie a analýzu v reálnom čase, vhodný pre vysokovýkonné scenáre, ako sú inteligentné domáce spotrebiče a priemyselné riadenie

Séria CrowPanel Advance ESP32-P4 HMI je vysokovýkonný inteligentný interaktívny terminál s umelou inteligenciou určený pre náročné aplikácie. Jeho inovatívna architektúra s dvoma čipmi kombinuje výkonný výpočtový výkon, bohaté multimediálne funkcie a maximálnu flexibilitu rozširovania, čo z neho robí ideálne jadro pre riadenie novej generácie inteligentných zariadení. Tento 7-palcový displej je poháňaný SoC ESP32-P4 založeným na RISC-V, ktorý disponuje vysokovýkonnými a nízkoenergetickými jadrami pracujúcimi na frekvenciách až do 400 MHz. V kombinácii s veľkorysou úložnou kapacitou 16 MB Flash a 32 MB PSRAM poskytuje dostatočný výkon pre komplexné grafické rozhrania a úlohy umelej inteligencie v reálnom čase. Integrovaný modul ESP32-C6-MINI-1 podporuje 2,4 GHz Wi-Fi 6 a Bluetooth 5.3, čím zabezpečuje stabilné a spoľahlivé pripojenie s vynikajúcou spotrebou energie. 7-palcový IPS dotykový displej integruje technológiu kapacitného dotyku, ktorá poskytuje intuitívne používateľské prostredie. Integrovaná 2-megapixelová MIPI-CSI kamera (voliteľná) nielenže podporuje snímanie obrazu vo vysokom rozlíšení, ale tiež efektívne spúšťa AI aplikácie, ako je rozpoznávanie tváre v reálnom čase a dynamické sledovanie objektov. Vstavaný audio kodek NS4168 a pole s jedným mikrofónom poskytujú vysokú vernosť prehrávania a presné rozpoznávanie hlasu na diaľku. Vybavený dvojkanálovými reproduktormi, vytvára pevný základ pre hlasovú interakciu a je vhodný pre scenáre, ako sú hlasoví asistenti a inteligentné ovládanie domácnosti. 7-palcová obrazovka ponúka aj maximálnu rozširiteľnosť. Je vybavený dvoma portmi USB-C (adaptér UART/USB 2.0 OTG), 40-pinovým GPIO, viacerými portmi Crowtail (podporujúcimi protokoly I2C/UART) a vymeniteľnými slotmi pre bezdrôtové moduly (podporujúcimi Thread, Zigbee atď.), takže sa ľahko prispôsobí rôznym senzorom a komunikačným protokolom.

Prečo si vybrať sériu P4 HMI?

V porovnaní s predchádzajúcimi generáciami (Basic/Advanced ESP32-S3) dosahuje séria ESP32-P4 HMI významný pokrok v oblasti strojového učenia a výkonu spracovania údajov v reálnom čase vďaka vylepšenému procesoru a súboru inštrukcií AI. Či už ide o centrálne ovládanie inteligentnej domácnosti, priemyselný ovládací panel, komerčné zobrazovacie zariadenie alebo oblasti AIoT, jeho komplexná podpora periférnych zariadení môže poskytnúť vynikajúce riešenia, ktoré vám pomôžu rýchlo vytvoriť výkonné a interaktívne inteligentné produkty.

ESP32-P4+ ESP32-C6 dual chips

Integrated Intelligent AI Functions

Voice interaction is achieved through the microphone and speaker, allowing seamless conversations with the smart assistant and easy access to information.

The optional Camera provides AI Vision capabilities

Replaceable Wireless module design, easy to replace multiple protocols

Human-Machine Interface

Support the LVGL development

Support multiple development environments

Application Scenario

Hardware Overview

Feature

✅ Powerful dual-core architecture, enhanced performance

• Equipped with the RISC-V architecture ESP32-P4 dual-core processor (400MHz high-performance core + low-power core), equipped with 16MB Flash and 32MB PSRAM, it easily handles complex graphical interfaces and real-time AI calculations.
• An independent ESP32-C6-MINI-1 wireless module supports Wi-Fi 6 and Bluetooth 5.3, balancing stable connectivity with low power consumption.

✅ AI acceleration, fully upgraded performance

• Significantly improved computing power compared to previous generations, suitable for high-load tasks such as real-time data analysis, and suitable for high-performance applications such as smart home appliances and industrial control.
• Supports dual-channel speaker output, making it suitable for scenarios such as voice assistants and smart home control.

✅ High-definition IPS touchscreen for smooth and natural interaction

• Available in multiple sizes: 5.0/7.0/9.0/10.1 inches, IPS TFT screens support capacitive touch, wide viewing angles, and smoother interaction.

✅ Integrated intelligent vision, empowering AI applications

• An integrated 2-megapixel MIPI-CSI camera smoothly runs AI vision algorithms like facial recognition and object tracking.

✅ Rich and comprehensive interfaces for flexible expansion

• Dual USB-C (supporting UART debugging and USB 2.0 OTG), 40-pin GPIO, and Crowtail (I2C/UART) interfaces facilitate connection to various peripherals and sensors.
• A replaceable wireless module slot supports multiple communication protocols, including Wi-Fi 6, Thread, Zigbee, allowing a single board to accommodate diverse IoT scenarios

Application scenarios

Industrial automation	Smart city	Smart home	Energy management	Retail and catering
Agricultural technology	Medical equipment	Environmental monitoring	Logistics and warehousing	Education and research

Target Group

Engineers and technicians, system integrators, facility managers, R&D personnel, agricultural workers, environmental scientists, medical professionals, retailers and restaurant owners, educational institutions, energy companies, etc

Specification

Main Chip-ESP32-P4NRW32
CPU/SoC	ESP32-P4 RISC-V 32-bit dual-core processor for HP systems, running at up to 400 MHz; RISC-V 32-bit single-core processor for LP systems, running at up to 40 MHz
System Memory	768 KB L2MEM (HP)  32 KB SRAM (LP)  8 KB TCM  32 MB PSRAM
Memory	128 KB ROM (HP)  16 KB ROM (LP)  16 MB Flash
Development Language	MicroPython, Rust, Lua
Development Environment	ESP-IDF、Arduino IDE、LVGL
Screen
Size	7.0 inch
Resolution	1024*600
Display Panel	IPS Panel
Touch Panel	Capacitive Touch, Single/5-point Touch
Viewing Angle	178°
Brightness	400 cd/m²(Typ.)
Color Depth	16.7M (8-bit)
Wireless Communication - Onboard Antenna
WiFi	Support 2.4GHz(Wi-Fi6), 802.11a/b/g/n
Bluetooth	Support Bluetooth 5.3 and BLE
Other	Zigbee, LoRa, nRF2401, Matter, Thread (Optional)
Interface/Function
Interface	USB2.0, UART, I2C, GPIO female headers, SD card holder, battery socket, speaker jack, camera header, module female headers, etc.
Function	Audio amplifier, battery charge management, USB to UART, dual microphones, dual speakers etc.
Button/LED Indicator
Reset Button	Yes, press to reset the device
Boot Button	Yes, press and hold the power button to burn the program
Power Button	Switch On/Off
PWR	Device power on/off indication
CHG	Lithium battery charging status, Low battery state
Other
Installation method	All around mounting holes(M3 3.2mm), embedded, shell assembly
Operating temperature	-20~70 °C
Storage temperature	-30~80 °C
Power Input	5V/2A, USB or UART terminal
Active Area	155mm*87mm
Dimensions	180*105mm



Three Wireless Module Details

• ESP32-H2 Wireless Module

Pin	Pin Direction	Note
U1RXD	Input	Serial port 0 receiving pin
U1TXD	Output	Serial port 0 receiving pin
GPIO12	Input/Output	GPIO
GPIO13	Input/Output	GPIO
GPIO14	Input/Output	GPIO
3V3		Power supply
GND		Ground wire, connected to the power reference ground
GPIO1	Input/Output	GPIO
GPIO0	Input/Output	GPIO
GPIO2	Input/Output	GPIO
GPIO22	Input/Output	GPIO
GPIO10	Input/Output	GPIO
GPIO11	Input/Output	GPIO
BOOT	Press and then tap the RST key to enter the burning mode
RST	Press it to re-run the program and also to burn the program.



Chip performance

Chip Model	ESP32-H2FH4
FLASH	4MB Quad SPI
SRAM	320KB
ROM	128KB
LP memory	4KB
Ambient temperature	-40℃~105℃
Voltage	3.3V
Bluetooth Low Energy Radio Specifications
Working channel center frequency range		2402~2480MHz
RF transmission power range		-24.0~20.0dBm

 Patch Antenna Performance

Gain and efficiency	Bandwidth 2.4G~2.5GHz
Peak Gain	4.33dBi
Average Gain across the band	4.0dBi
Gain Range across the band	3.59dBi~4.33dBi
Peak Efficiency	62.5%
Average Efficiency across the band	57.5%
Efficiency Range across the band	51.3%~62.5%



• nRF2401 Wireless Module

Pin	Pin Direction	Note
CE	Input	Module control pin
SCK	Output	SPI Data Pin
MISO	Input	SPI Data Pin
MOSI	Output	SPI Data Pin
3V3		Power Supply
GND		Ground wire, connected to the power reference ground
CSN	Input	Module chip select pin, used to start an SPI communication
IRQ	Input	Module interrupt signal output, low level is effective

Chip performance

• Chip Model：nRF24L01+
• Worldwide 2.4GHz ISM band operation
• 250kbps, 1Mbps and 2Mbps on air data rates
• Ultra low power operation
• 11.3mA TX at 0dBm output power
• 13.5mA RX at 2Mbps air data rate
• 900nA in power down
• On chip voltage regulator
• 1.9 to 3.6V supply range

Patch Antenna Performance

Gain and efficiency	Bandwidth 2.4G~2.5GHz
Peak Gain	3.74dBi
Average Gain across the band	3.66dBi
Gain Range across the band	3.45dBi~3.74dBi
Peak Efficiency	58.9%
Average Efficiency across the band	55.9%
Efficiency Range across the band	53.0%~58.9%



• SX1262 Wireless Module

Pin	Pin Direction	Note
DIO1	Input/Output	Configurable general purpose IO ports
SCK	Input	SPI Data Pin
MISO	Input	SPI Data Pin
MOSI	Output	SPI Data Pin
3V3		Power supply
GND		Ground wire, connected to the power reference ground
NRESET	Output	Chip reset trigger input pin, low level is effective
DIO2	Input	RF switch send/receive control pin, low level is receiving, high level is sending
BUSY	Output	Used for status indication
NSS	Input	Module chip select pin, used for SPI communication
DIO3	Input/Output	Configurable general purpose IO ports

 Antenna Performance

Gain（dBi）	3.5dBi
VSWR	<=1.9
Input impedance（Ω）	50
Polarization	Vertical
Lightning Protection	DC Ground
Mechanical Specification
Wire Spec	RF1.13
Wire length(cm)	10cm
Input connector type	IPEX-1
Antenna weight(kg)	0.01
Operating temperature	-40℃~85℃

For more pin functions, see Wiki.

Package List

• 1x CrowPanel Advance ESP32-P4 Display-7.0 inch
• 1x USB-A to Type-C Cable
• 1x Crowtail/Grove 4pin DuPont cable
• 1x Wireless Module-ESP32-H2 Optional
• 1x Wireless Module-nRF2401 Optional
• 1x Wireless Module-WiFi Halow Optional
• 1x Wireless Module-LoRa( with 868Mhz/915MHz Copper Tube Spring antenna) Optional

Wiki & External links

• Wiki
• ESP32-P4 Datasheet
