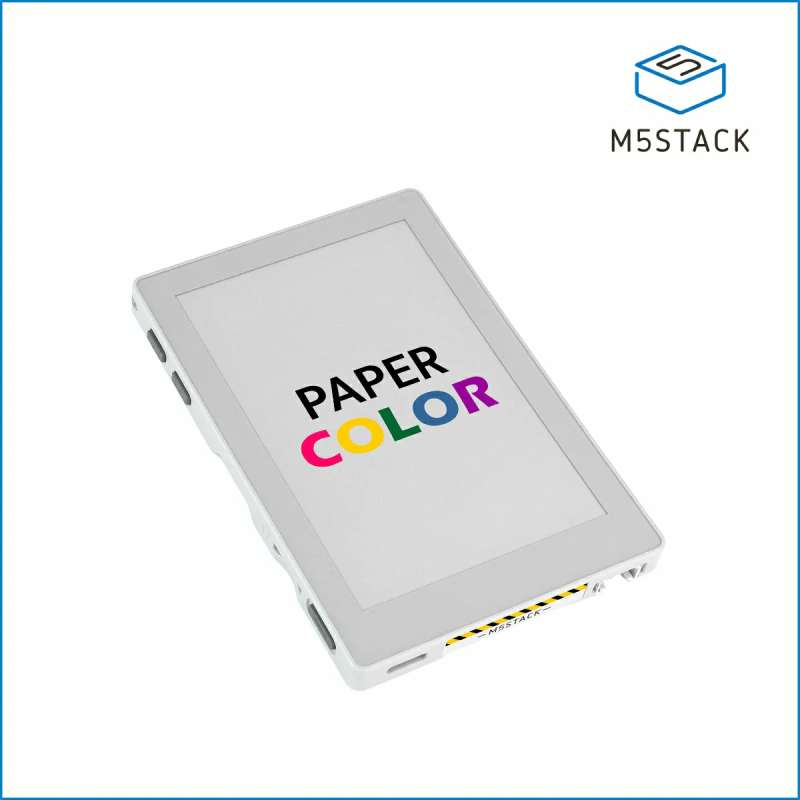

M5Paper Color ESP32S3 Dev Kit 600x400, 4" SPECTRA 6 eInk Display (M5-C151)

Popis

PaperColor je vývojová doska vybavená 4-palcovým farebným displejom E Ink Spectra 6 s rozlíšením 400x600, ktorý sa vyznačuje nízkou spotrebou energie a vysokou čitateľnosťou. Je postavená na integrovanom jadre ESP32-S3R8 s 16 MB pamäte Flash a 8 MB PSRAM a podporuje bezdrôtovú komunikáciu Wi-Fi v pásme 2,4 GHz. Doska obsahuje kompletný systém interakcie človek-stroj, vrátane troch programovateľných tlačidiel, audio systému založeného na audio kodeku ES8311, MEMS mikrofónu s potlačením ozveny AEC a reproduktora poháňaného zosilňovačom AW8737A – čo umožňuje vysokokvalitný záznam hlasu a prehrávanie zvuku. Pokiaľ ide o rozšírenú funkčnosť, doska integruje senzor teploty a vlhkosti SHT40, hodiny reálneho času RX8130CE, slot na microSD kartu, infračervený vysielač, dve RGB LED diódy a rozširujúce rozhranie HY2.0-4P. V kombinácii s viacstupňovým systémom riadenia napájania M5PM1 a 1250 mAh batériou umožňuje dlhodobú prevádzku s nízkou spotrebou energie. Vhodná pre IoT a vstavané aplikácie, ako sú elektronické informačné tabule, terminály hlasovej interakcie, prístroje na monitorovanie prostredia a umelecké inštalácie.

Vlastnosti

• Jadro ESP32-S3R8:
• 16 MB Flash + 8 MB PSRAM
• Wi-Fi 2,4 GHz
• 4-palcový farebný displej E Ink Spectra 6
• Vstavaná batéria s kapacitou 1250 mAh
• Slot na microSD kartu
• Audio interakcia:
• Audio kodek ES8311
• 1 W reproduktor + MEMS mikrofón
• Interakcia človek-stroj:
• 3x užívateľské tlačidlá + 1x tlačidlo napájania
• Infračervený vysielač
• 2x RGB LED
• Integrovaný senzor teploty a vlhkosti SHT40
• Hodiny reálneho času RX8130CE

Obsahuje

• 1 x PaperColor

Aplikácie

• Inteligentný digitálny fotorámik
• Panel na zobrazenie údajov
• Elektronické značenie

Specification	Parameter
SoC	ESP32-S3R8 @Dual-core Xtensa LX7, up to 240MHz
Flash	16MB
PSRAM	8MB
Wi-Fi	2.4 GHz Wi-Fi
Display	4" E-Paper (E6 Full-Color) ED2208-DOA (EL040EF1), Resolution 400x600
Input Power	USB Type-C DC 5V
Battery Capacity	1250mAh
Audio Codec	ES8311
Microphone	MEMS Microphone, ES7210 Audio ADC, Integrated AEC Circuit
Speaker	1W @ 8Ω 2520 Speaker, AW8737A Audio Amplifier
Temp/Humidity	SHT40
Expandable Storage	microSD
RTC	RX8130CE
User Buttons	3x User Buttons + 1x Power Button (ON/OFF/RESET/BOOT)
Power Consumption	Standby: 92.53uA Full Load: 211.97mA
Product Size	70.8 x 103.9 x 8.5mm
Product Weight	73.3g
Package Size	120.0 x 80.0 x 23.0mm
Gross Weight	93.4g
