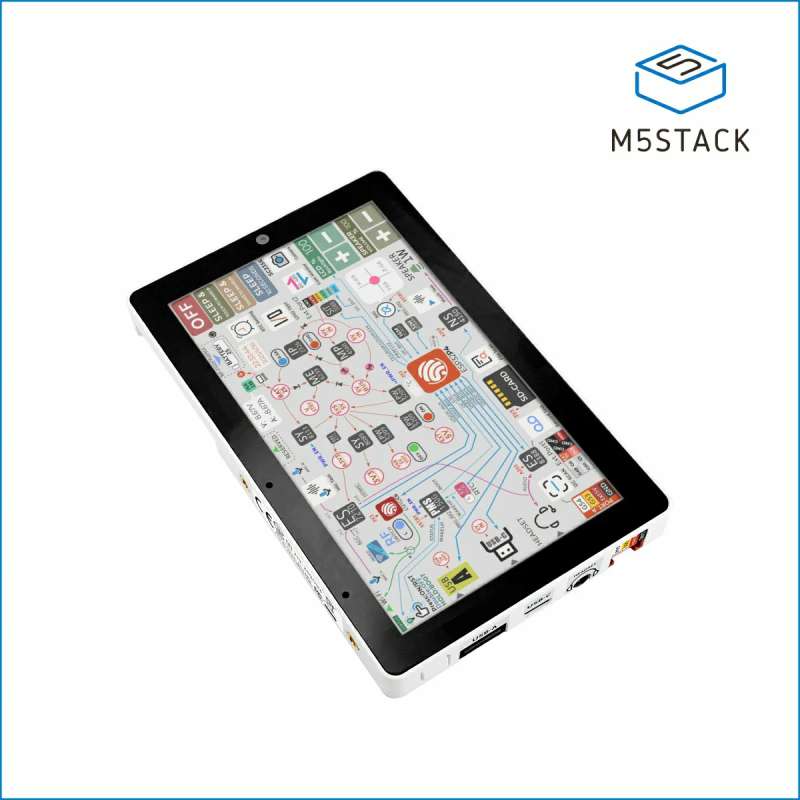

M5Stack Tab5 IoT Development Kit ESP32-P4+ESP32-C6 ,5‑inch IPS TFT 1280×720, 2MP camera (M5-K145)

Platforma pre vývoj inteligentných IoT terminálov Tab5

Tab5 je vysoko rozširovateľný, prenosný inteligentný IoT terminál určený pre vývojárov, ktorý integruje dvojjadrovú architektúru a bohaté hardvérové zdroje. Je postavený na SoC ESP32-P4 založenom na architektúre RISC-V, s 16 MB Flash a 32 MB PSRAM pre vývoj vysokovýkonných aplikácií.

Dvojjadrová architektúra SoC s Wi-Fi 6

Bezdrôtové pripojenie je zabezpečené čipom ESP32-C6-MINI-1U, ktorý podporuje Wi-Fi 6 pre vysokú priepustnosť dát a komunikáciu s nízkou latenciou. Anténny systém podporuje flexibilné prepínanie medzi vstavanou 3D anténou a externou anténou MMCX, čím zabezpečuje spoľahlivý výkon v rôznych prostrediach nasadenia.

HD dotykový displej a kamera pre Edge AI

Tab5 je vybavený 5-palcovým dotykovým displejom IPS s rozlíšením 1280×720 s rozhraním MIPI-DSI, ktorý poskytuje plynulý obraz a citlivú dotykovú interakciu. Vstavaná kamera SC2356 2MP (1600×1200) s rozhraním MIPI-CSI podporuje snímanie HD videa, spracovanie obrazu a aplikácie Edge AI, ako je rozpoznávanie tváre a sledovanie objektov.

Komplexné periférne a priemyselné rozhrania

Bohaté periférne pripojenie zahŕňa USB typu A (hostiteľ) a USB typu C (USB 2.0 OTG) pre klávesnice, myši a externé zariadenia. Priemyselné aplikácie sú podporované prostredníctvom RS-485 (SIT3088 s prepínateľným zakončením 120 Ω).

Možnosti rozšírenia zahŕňajú HY2.0-4P, M5-Bus, GPIO_EXT konektory, slot pre microSD kartu a vyhradené STAMP podložky pre komunikačné moduly, ako sú Cat-M, NB-IoT a LoRaWAN. Špecializované tlačidlá Reset a Boot umožňujú rýchly reset systému a stiahnutie firmvéru.

Vysoko verný zvuk a snímanie pohybu

Zvukové funkcie zahŕňajú audio kodek ES8388 v kombinácii s front-endom ES7210 AEC, dvojitým mikrofónom, integrovaným reproduktorom a 3,5 mm konektorom pre slúchadlá, ktoré podporujú prehrávanie zvuku Hi-Fi, nahrávanie a presné rozpoznávanie hlasu.

Detekciu pohybu zabezpečuje 6-osový IMU BMI270 (akcelerometer + gyroskop) s prebudením na základe prerušenia, čo umožňuje MCU okamžite reagovať v scenároch spúšťaných pohybom a s nízkou spotrebou energie.

RTC a pokročilé riadenie napájania

Tab5 integruje RX8130CE reálny čas (RTC) s časovaným prerušením pre presné meranie času. Napájanie je zabezpečené prostredníctvom vymeniteľnej Li-ion batérie NP-F550, podporovanej MP4560 buck-boost konvertorom, IP2326 riadením nabíjania a INA226 monitorovaním napájania v reálnom čase pre stabilnú a spoľahlivú samostatnú prevádzku.

Flexibilný montážny dizajn

Vstavaná 1/4″-20 matica statívu na boku umožňuje priamu montáž na statívy, držiaky alebo priemyselné upevnenia, čím je nasadenie rýchle a bezpečné. Tab5 je ideálny pre inteligentné ovládanie domácnosti, diaľkové monitorovanie, priemyselnú automatizáciu, prototypovanie IoT a vzdelávanie. Poskytuje plnohodnotnú, vysokovýkonnú a ľahko rozširovateľnú platformu pre moderné riešenia IoT a edge computing.

Vlastnosti

• Dvojjadrový mikrokontrolér ESP32-P4
• Bezdrôtový modul ESP32-C6
• 2,4 GHz Wi-Fi 6
• Vstavaná 3D anténa a port pre externú anténu MMCX
• 5-palcový IPS TFT displej, rozlíšenie 1280×720 (720P)
• SC2356 2MP kamera
• USB Type-A Host + USB Type-C OTG
• Priemyselné rozhranie RS485
• Rozšírenie HY2.0-4P a M5-Bus
• Slot na microSD kartu
• Rozširujúce podložky
• Audio kodek ES8388
• Dvojité mikrofóny ES7210 AEC
• 1W reproduktor + 3,5 mm konektor na slúchadlá
• 6-osový senzor BMI270
• RX8130CE hodiny v reálnom čase
• Tlačidlá Reset/Boot & Power
• Vyberateľná batéria NP-F550
• Štandardná 1/4″-20 matica na upevnenie statívu
• Vývojová platforma
• UiFlow2
• Arduino IDE
• ESP-IDF
• PlatformIO
• viac info

Balenie Obsahuje

• 1 x Tab5
• 1 x 1,25-6P jednostranný terminálový kábel
• 1 x NP-F550 2000mAh vymeniteľná batéria
• MANUAL

Špecifikácie

• Hlavný radič SoC ESP32-P4NRW32@RISC-V 32-bitový dvojjadrový 400 MHz + LP jednojadrový 40 MHz
• Bezdrôtový modul SoC ESP32-C6-MINI-1U
• Flash 16 MB
• PSRAM 32 MB
• Wi-Fi 2,4 GHz Wi-Fi 6, Thread, ZigBee
• Anténa Vstavaná 3D anténa a 2 x MMCX externé anténne porty
• Displej Používa 5-palcový IPS TFT displej s rozlíšením 1280×720 (720P), vybavený integrovaným displejom a dotykovým ovládačom IC: ST7123
• Fotoaparát SC2356 @ 2 MP (1600×1200), cez rozhranie MIPI‑CSI
• Audio čip Kodek ES8388, predný koniec ES7210 AEC
• Mikrofón Systém dvoch mikrofónov (potlačenie ozveny AEC)
• Reproduktor 1 W@8 Ω NS4150B
• Konektor pre slúchadlá 3,5 mm
• Porty USB USB typu A (hostiteľ), USB typu C (USB 2.0 OTG)
• Port RS485 SIT3088 (120Ω prepínateľný terminálny odpor)
• Rozsah napájania: 6 ~ 24V
• Rozširujúce rozhranie 1× HY2.0-4P, 1× M5-Bus, rozširujúca zbernica GPIO_EXT
• Rozširujúce úložisko Slot na microSD kartu
• Rozširujúce rozhranie Stamp Podložky Stamp (podpora Cat.M / NB‑IoT / LoRaWAN a ďalších modulov)
• Snímač pohybu BMI270 šesťosový (akcelerometer + gyroskop, podpora prebudenia prerušením)
• RTC Čip RTC: RX8130CE (podporuje prebudenie časovaným prerušením), špecifikácia superkondenzátora RTC: 70000μF/3,3 V, veľkosť Φ4,8×1,4 mm
• Tlačidlo reset/boot 1x tlačidlo, na zapnutie/vypnutie a vstup do režimu sťahovania
• Správa nabíjania Čip na správu nabíjania IP2326
• Monitorovanie napájania v reálnom čase INA226 (monitorovanie prúdu/napätia zbernice)
• Batéria Vyberateľná lítiová batéria NP-F550, 7,4 V pri 2000 mAh (14,8 Wh)
• Životnosť batérie Pri štandardnom používaní (jas obrazovky 50 %, Wi-Fi stále zapnuté, spustené úlohy na pozadí) sa vstavaná batéria Tab5 vybije z plného stavu (8,23 V) na prah vypnutia (6,0 V), čo trvá približne 6 hodín.
• Prevádzková teplota 0 ~ 40 °C
• Rozmery produktu Tab5: 128,0 x 80,0 x 12,0 mm
• Súprava Tab5: 128,0 x 80,0 x 26,7 mm
• Hmotnosť produktu Tab5: 124,5 g
• Súprava Tab5: 277,4 g
• Batéria: 97,9 g
• Rozmery balenia Tab5: 148,0 x 103,0 x 21 mm
• Súprava Tab5: 191,0 x 103,0 x 25,0 mm
• Hrubá hmotnosť Tab5: 162,5 g
• Súprava Tab5: 277,4 g
