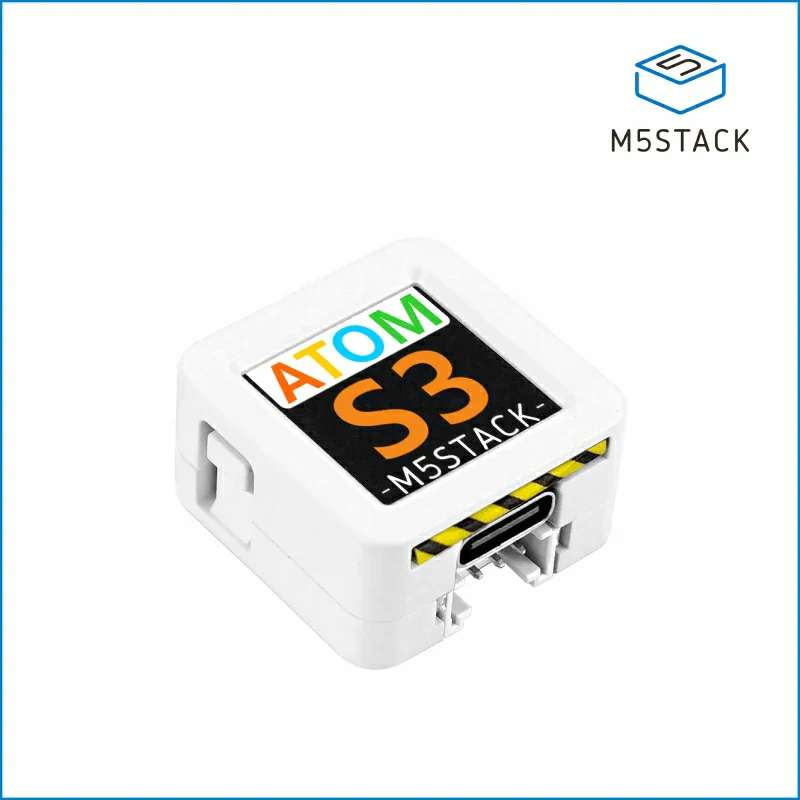

ATOMS3 Dev Kit w/ 0.85-inch Screen (M5-C123) power of the ESP32-S3

Popis

AtomS3 je vysoko integrovaný programovateľný radič, ktorý využíva výkon čipu ESP32-S3. Tento kompaktný radič sa môže pochváliť radom funkcií, vrátane integrovanej funkcie WiFi a 8 MB pamäte FLASH na čipe. S čipom ESP32-S3 poskytuje AtomS3 výnimočný výkon a univerzálnosť pre rôzne aplikácie. AtomS3 je vybavený elegantným 0,85-palcovým IPS displejom, ktorý poskytuje jasnú vizuálnu spätnú väzbu a interakciu s používateľom. Spodná časť displeja je vybavená programovateľnými tlačidlami, ktoré umožňujú prispôsobiteľné funkcie a vylepšené ovládanie používateľom. Je vybavený integrovaným obvodom 5 V až 3,3 V, ktorý zaisťuje stabilné napájanie pre spoľahlivú prevádzku. Regulátor obsahuje 6-osový gyroskopický senzor MPU6886, ktorý umožňuje presnú detekciu pohybu a sledovanie orientácie. Vstavané rozhranie typu C uľahčuje procesy napájania aj sťahovania firmvéru. Okrem toho AtomS3 ponúka jeden rozširujúci port HY2.0-4P, šesť GPIO a napájacie piny vyhradené v spodnej časti pre plynulú integráciu a rozšírenie rôznych aplikácií. AtomS3 je navrhnutý s ohľadom na kompaktnosť a má rozmery iba 24 × 24 × 13 mm. Vďaka svojej malej veľkosti je vhodný pre širokú škálu aplikácií vstavaných inteligentných zariadení. Či už ide o robotiku, zariadenia IoT alebo iné vstavané systémy, AtomS3 poskytuje výkonné a flexibilné riešenie, ktoré spĺňa požiadavky projektu.

• Upozornenie: Ak potrebujete vypáliť firmware, stlačte a podržte tlačidlo reset (asi 2 sekundy), kým sa nerozsvieti vnútorná zelená LED dióda, potom ho môžete uvoľniť. V tomto momente sa zariadenie dostalo do režimu sťahovania a čaká na vypálenie.

Funkcie

• Vyvinuté na základe ESP32-S3FN8
• Dodáva sa s funkciou sťahovania cez USB
• Vstavaný 3-osový gyroskop a 3-osový akcelerometer (MPU6886)
• Programovateľné tlačidlá
• 0,85-palcový LCD displej
• Funkcia infračerveného vyžarovania
• Rozšíriteľné piny a rozhrania
• Vývojová platforma: Arduino, UIFlow

Obsahuje

• 1x AtomS3

Aplikácie

• IoT uzol
• Mikrokontrolér
• Nosené zariadenia

Špecifikácia

• MCU ESP32-S3FN8
• DCDC SY8089
• IMU MPU6886
• LCD N085-1212TBWIG06-C08
• Prevádzková teplota 0 °C ~ 40 °C
• Rozlíšenie 128(H)RGB x 128(V)
• Podporované napätie 5 V
• Režim napájania TYP C
• Výstupné napätie 3,3 V
• Rozhranie IO × 6 G5/G6/G7/G8/G38G39
• Protokol komunikácie obrazovky SPI
• Veľkosť produktu 24 mm × 24 mm × 13 mm
• Veľkosť balenia 65 mm × 44,5 mm × 14 mm
• Hmotnosť produktu 6,8 g
• Hmotnosť balenia 10,9 g
