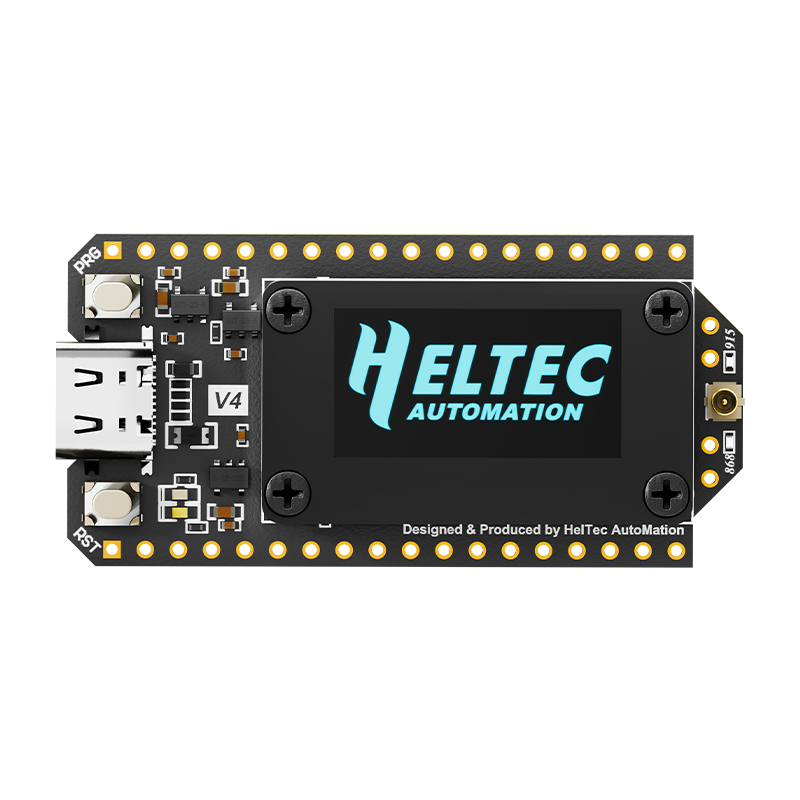

WiFi LoRa 32(V4), ESP32S3 + SX1262 LoRa Node, Meshtastic and LoRaWAN Compatible, 868MHz, with OLED Display

WiFi LoRa 32 V4, nová generácia Heltec V3, je výkonná, vysoko efektívna doska pre tvorbu IoT s ESP32S3 MCU a SX1262 LoRa Node čipom; zachováva veľkosť V3 a identické zapojenie, integruje vylepšenia výkonu vrátane vstavanej Wi-Fi/Bluetooth antény, 28±1dBm LoRa výstupného výkonu a chráneného OLED displeja; jeho vynikajúci RF a stabilný systémový dizajn zaisťujú, že je pripravený na použitie a veľmi vhodný pre začiatočníkov, podporuje vývoj prostredníctvom Arduino, PlatformIO, ESP-IDF a MicroPython; vďaka tomu je ideálny pre bezdrôtové open-source projekty s dlhým dosahom, ako sú Meshtastic, LoRaWAN a Meshcore v aplikáciách, ako sú inteligentné mestá a priemyselné riadenie, s vlastným hardvérom dostupným na platforme Heltec MQB.

• Založené na ESP32-S3R2 a SX-1262, podporuje komunikáciu Wi-Fi b/g/n, BLE a LoRa.
• 2 MB PSRAM a 16 MB externá Flash, vhodnejšie pre UI a komplexný systém.
• Výkon vysielania LoRa: Verzia s vysokým výkonom 28 dBm, verzia s nízkym výkonom 22 dBm
• PC kryt chráni obrazovku a integruje anténu FPC 2,4G.
• Kompatibilita s WiFi LoRa 32 V3 z hľadiska tvaru a pinov.
• PC kryt chráni obrazovku a integruje anténu FPC 2,4G.
• Pridané rozhranie solárneho panelu 1,25-2Pin a rozhranie GNSS 1,25-8Pin.
• Optimalizované riadenie lítiovej batérie.
• Nízka spotreba energie je menej ako 20μA.

Porovnanie

Parameters	V3	V4
MCU	ESP32-S3FN8	ESP32-S3R2
Flash	8MB (integrated)	16MB (external)
USB to Serial Chip	CP2102	Removed CP2102
Power Management	Standard Li-ion management IC	Upgraded IC supporting solar input
Solar Input	Not available	Added 1.25-2P interface
LoRa TX Power	21±1dBm	28±1dBm
2.4G Antenna	Metal spring antenna	FPC antenna + IPEX connector
GPS Interface	Not available	Added 1.25-8Pin interface
Peripheral I/F	36-pin	40-pin
Screen Connection	Soldered	Soldered + B2B connector
Pin Craft	Silver-plated	Gold-plated
Screen Bracket	Partial protection	Full protection

Pin Map

Specifications

Parameters	Description
MCU	ESP32-S3R2 (Xtensa®32-bit lx7 dual core processor)
LoRa Chip	SX1262
Frequency	High-power version: 863-928MHz Low-power version: 433, 470-510, 863-928MHz
Max. TX Power	High-power version: 28 ±1 dBm Low-power version: 21 ±1 dBm
Max. Receiving sensitivity	-137dBm@SF12 BW=125KHz
Wi-Fi	802.11 b/g/n, up to 150Mbps
Bluetooth	Bluetooth (LE), Bluetooth 5, Bluetooth Mesh
Hardware Resource	7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; etc.
Memory	384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash
Interface	Type-C USB; 1.25*2 Pin lithium battery interface; 1.25*2 Pin Solar interface; 1.25*8 Pin interface; LoRa ANT(IPEX1.0); 2.4G ANT(IPEX1.0)
Battery applicable	3.3-4.4V lithium battery
Operating Temperature	-20 ~ 70 ℃
Dimensions	51.7 * 25.4* 10.7mm
