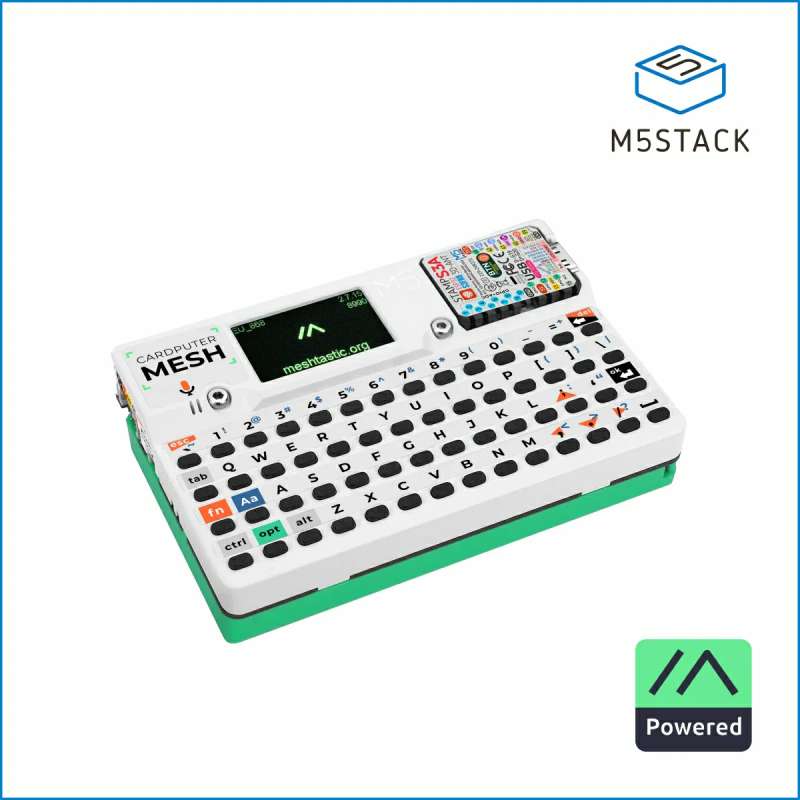

Cardputer Mesh Kit for Meshtastic ESP32-S3  (M5-K152)

Súprava Cardputer Mesh je súprava prenosného komunikačného terminálu, ktorá spája sieť LoRa Mesh s funkciami globálneho polohovania. Jadrom súpravy je riadiaca jednotka Cardputer-Adv a komunikačný rozširujúci modul Cap LoRa-1262. Cardputer-Adv je prenosný programovateľný ovládač veľkosti kreditnej karty postavený na module Stamp-S3A (založenom na ESP32-S3FN8). Je vybavený 1,14-palcovým LCD displejom a kompaktnou klávesnicou s 56 klávesmi pre pohodlné zobrazovanie informácií a zadávanie príkazov priamo na mieste. Vstavaná lítiová batéria s kapacitou 1750 mAh zabezpečuje dlhú autonómnu prevádzku. Zariadenie integruje audio kodek ES8311, MEMS mikrofón, 1W reproduktor a 3,5 mm audio konektor pre hlasovú interakciu a audio výstup. Medzi ďalšie funkcie patrí 6-osová IMU BMI270, infračervený vysielač, slot na microSD kartu, rozhranie Grove HY2.0-4P a rozširujúca zbernica EXT 2,54-14P. Šasi podporuje magnetické uchytenie a je kompatibilné s montážnymi otvormi LEGO. Cap LoRa-1262 slúži ako komunikačný rozširujúci modul súpravy. Pripojí sa k Cardputer-Adv cez rozhranie EXT 2.54-14P, pričom čerpá napájanie a riadiace signály priamo z hostiteľa – plug-and-play bez potreby ďalšej konfigurácie. Modul je postavený na riešení SX1262 LoRa, ktoré podporuje pásmo 868 ~ 923 MHz s citlivosťou prijímania -147 dBm a vysielacím výkonom +22 dBm. Externá anténa RP-SMA a RF tienenie zabezpečujú spoľahlivú komunikáciu na veľkú vzdialenosť s vysokou odolnosťou proti rušeniu. Integrovaný modul GNSS AT6668 s vstavanou keramickou anténou podporuje polohovanie viacerých konštelácií vrátane GPS, BeiDou, GLONASS a Galileo. Modul obsahuje aj rozhranie HY2.0-4P na pripojenie externých senzorov. Súprava Cardputer Mesh Kit je dodávaná s predinštalovaným firmvérom Meshtastic, vďaka čomu je pripravená na použitie ihneď po vybalení – na pripojenie k sieti LoRa Mesh nie je potrebný žiadny zložitý vývoj. Cardputer-Adv a Cap LoRa-1262 spolu bezproblémovo spolupracujú, čo umožňuje jednoduchú konfiguráciu a intuitívne určovanie polohy, vďaka čomu je táto súprava vhodná pre vonkajšiu komunikáciu, nasadenie uzlov, sledovanie polohy a priemyselnú inšpekciu.

Hlavný ovládač (Cardputer-Adv):Rozširujúci komunikačný modul (Cap LoRa-1262):

• Základný modul Stamp-S3A (ESP32-S3FN8)
• 56-tlačidlová klávesnica s pohodlným stlačením klávesov (160 gf)
• 1,14" LCD displej (240 x 135 px)
• Audio kodek ES8311 + zosilňovač NS4150B + 1W reproduktor + MEMS mikrofón
• 3,5 mm audio výstupný konektor
• 6-osová IMU BMI270
• Infračervený vysielač
• Slot na microSD kartu
• Vstavaná lítiová batéria s kapacitou 1750 mAh
• Rozhranie Grove HY2.0-4P + rozširujúca zbernica EXT 2.54-14P
• Magnetické uchytenie na zadnej strane, kompatibilné s montážnymi otvormi LEGO

• Modulačná technológia LoRa + globálny polohovací systém GNSS
• Prevádzková frekvencia: 868 ~ 923 MHz
• Citlivosť prijímania až -147 dBm, vysielací výkon +22 dBm
• Externé anténne rozhranie RP-SMA s integrovanou keramickou GPS anténou
• Podporuje polohovanie viacerých konštelácií GPS / QZSS / BD2 / BD3 / GAL / GLO
• Rozširujúce rozhranie HY2.0-4P (pre pripojenie externých senzorov)
• Vývojová platforma
• Arduino
• UiFlow2
• ESP-IDF
• PlatformIO

Obsahuje

• 1 x Cardputer-Adv (verzia so zeleným zadným krytom)
• 1 x viečko LoRa-1262
• 1 x gumová anténa LoRa (konektor RP-SMA)
• 2 x strojový skrutka s hlavou s viečkom M2 * 4 mm
• 1 x imbusový kľúč v tvare L 1,5 mm (pre skrutku M2)
• 1 x bezpečnostná výstražná nálepka

Applications

• Remote GPS Tracker
• Outdoor Mesh Networking
• Rapid Prototyping and Functional Verification
• Industrial Control and Automation
• Smart City / Smart Home
• In-Vehicle Positioning and Navigation
• Embedded System Development and Learning
