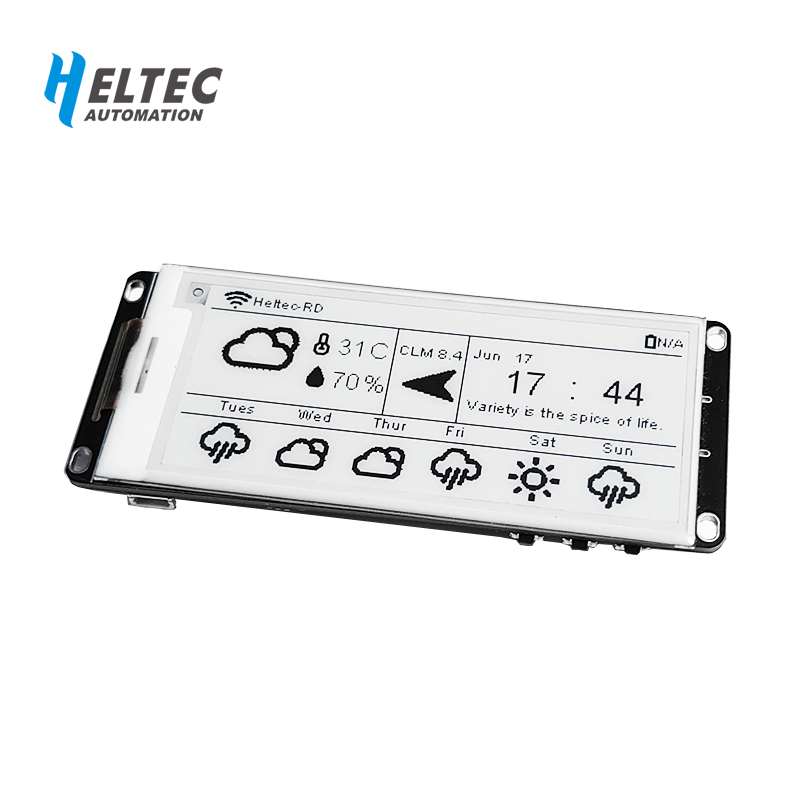

Heltec Vision Master E290 ESP32-S3 , SX1262 LoRa 868MHz, 2.9inch E-Paper Display
HT-VME290-HF
28,17 €
22.90 € bez DPH
Heltec Vision Master E290 ESP32-S3 , SX1262 LoRa 868MHz, 2.9inch E-Paper Display
Heltec Vision Master E290 ESP32-S3 , SX1262 LoRa 868MHz, 2.9inch E-Paper Display
Vision Master E290, ESP32S3 + SX1262 E-Ink LoRa Node, kompatibilný s Meshtastic a LoRaWAN. Vision Master E290 je vývojová doska IoT s 2,9-palcovým displejom E-Ink.
- ESP32-S3R8 MCU, podpora Wi-Fi a BLE.
- Modul LoRa je voliteľný, kompatibilný s Meshtastic.
- Nízka spotreba energie, 18 uA v hlbokom spánku, nepretržité zobrazenie po dobu 180 dní po výpadku napájania.
- Vstavané rozhranie batérie SH1.25-2, integrovaný systém správy lítiových batérií (správa nabíjania a vybíjania, ochrana proti prebitiu, detekcia napájania batérie, automatické prepínanie napájania USB / batérie).
- Vstavaný 2,90-palcový displej s rozlíšením 296 x 128 pixelov, podpora čiastočného obnovovania.
- Skladovacie podmienky: -25 ~ 70 ℃, ≤45% RH.
- Optimálne prevádzkové podmienky: 0 ~ 50 ℃, 55 ± 10% RH.
- Rozhranie senzora SH2.0-4P je dokonale kompatibilné so senzormi radu QuickLink.
- 2*20-pinový ženský konektor, dokonale kompatibilný s Raspberry PI.
- Kompatibilný s Arduino, poskytujeme vývojové rámce a knižnice.
| Parameters | Description |
|---|---|
| Master Chip | ESP32-S3R8 |
| LoRa Node Chip | SX1262 |
| Frequency | 470~510MHz, 863~928MHz |
| Max. TX Power | 21±1dBm |
| Max. Receiving sensitivity | -136dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, up to 150Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Hardware Resource | 6*ADC_1, 1*ADC_2, 6*Touch, 8M*PSRAM, 3*UART; 2*I2C; 2*SPI. Etc |
| Memory | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 16MB SiP Flash |
| Interface | Type-C USB; 2*1.25 lithium battery interface; LoRa ANT(IPEX1.0); Wi-Fi ANT(IPEX1.0); 2*20 Pin Famle Header; SH2.0-4P sensor interface. |
| Battery | 3.7V lithium battery power supply and charging |
| Operating Temperature | -20 ~ 70 ℃ |
| E-Ink | 2.90 Inch, 128(H)x296(V) Pixel, 29x67mm, |
| Display Color | Black&White(2 Grayscale) |
| Dimensions | 87.96*36.63*12mm |
| Display | 2.90 Inch Black and White E-Ink Display Screen |
Pin Map
Balenie Obsahuje / Package Content
- 1x HT-VME290
- 1x LoRa anténa
- 1x SH1.25-2P konektor batérie
- 1x 2,54 *13 pinový konektor
