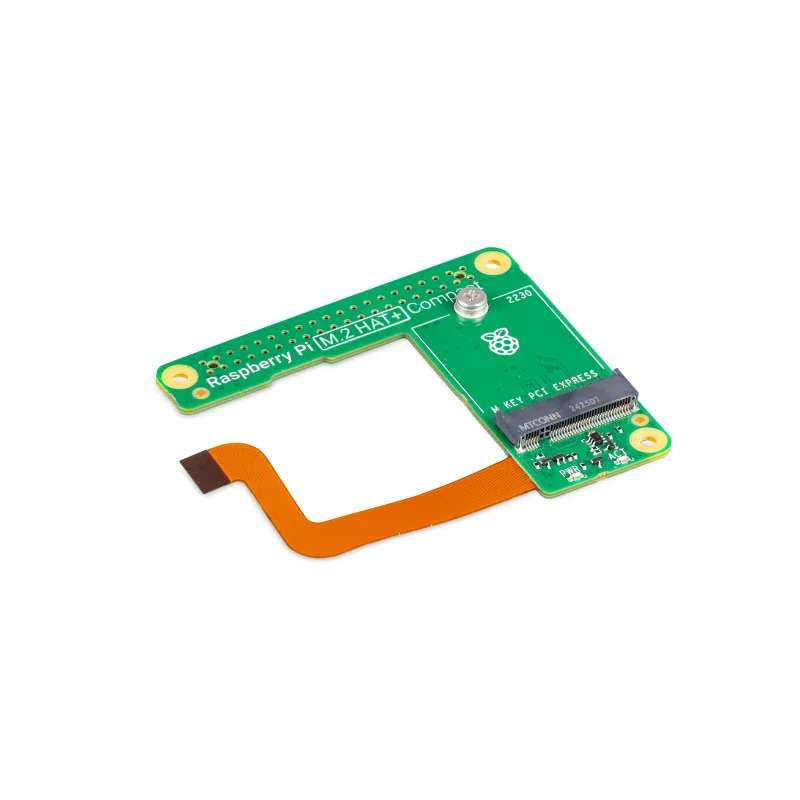

RASPBERRY PI M.2 HAT+ (COMPACT)

Raspberry Pi M.2 HAT+ vám umožňuje pripojiť periférne zariadenia M.2, ako sú disky NVMe a akcelerátory AI, k rozhraniu PCIe 2.0 Raspberry Pi 5, ktoré podporuje rýchly (až 500 MB/s) prenos dát do a z diskov NVMe a iného príslušenstva PCIe. Jednopásmové rozhranie PCI Express 2.0 Raspberry Pi 5 je vystavené na 16-pinovom konektore FPC s rozstupom 0,5 mm; M.2 HAT+ M Key, v štandardnej aj kompaktnej variante, je mechanická adaptérna doska, ktorá prevádza medzi týmto konektorom a podmnožinou štandardu M.2. Podporuje zariadenia, ktoré majú okrajový konektor M.2 M key, vo formátoch 2230 (štandardná a kompaktná verzia) a 2242 (len štandardná verzia). Je schopný dodávať až 3 A do pripojených zariadení M.2. Raspberry Pi M.2 HAT+ je v súlade so špecifikáciou Raspberry Pi HAT+ a je automaticky detegovaný najnovším softvérom/firmvérom Raspberry Pi. Štandardný Raspberry Pi M.2 HAT+ je dodávaný s 16 mm stohovateľným konektorom a závitovými rozpierkami, takže ho možno namontovať na Raspberry Pi 5 s nainštalovaným aktívnym chladičom Raspberry Pi. Raspberry Pi M.2 HAT+ Compact je navrhnutý na použitie s puzdrom Raspberry Pi pre Raspberry Pi 5. Kompaktný formát vám umožňuje pripojiť periférne zariadenia M.2 M key s formátom 2230 k Raspberry Pi 5, pričom ponecháva priestor pre integrovaný chladiaci ventilátor puzdra.

Vlastnosti:

• Podporuje jednopásmové rozhranie PCIe 2.0 (maximálna prenosová rýchlosť 500 MB/s)
• Podporuje zariadenia, ktoré používajú konektor M.2 M key edge
• Podporované formáty zariadení: M.2 HAT+ Standard: 2230, 2242 M.2 HAT+ Compact: len 2230 Schopný dodávať až 3 A do pripojených zariadení M.2
• Obsahuje LED diódy napájania a aktivity Vyhovuje špecifikácii Raspberry Pi HAT+
• Dodávané s: Páskový kábel 16 mm stohovateľný konektor Závitové rozpierky a skrutky Vroubkovaná skrutka s dvojitým okrajom na upevnenie a podporu periférie M.2

Obsah balenia

• 1 × Raspberry Pi M.2 HAT+ (COMPACT)
• 1 × 16 mm stohovateľný konektor
• 3 × M2,5 rozpierky (8 mm)
• 6 × M2,5 skrutky

Official Raspberry Pi M.2 HAT+ Compact, Designed For Raspberry Pi 5, HAT+ Standard, Supports NVMe Protocol M.2 Solid State Drive With 2230 Form Factor, Suitable For Use With The Raspberry Pi Case

Raspberry Pi M.2 HAT+ Compact

Official Raspberry Pi PCIe to M.2 HAT, Designed for Raspberry Pi 5

Adapter For NVMe Protocol M.2 Solid State Drive, High-speed Reading/Writing

Features

The Raspberry Pi M.2 HAT+ Compact is designed for use with the Pi case for Raspberry Pi 5. The Compact form factor enables you to connect M.2 M key peripherals with the 2230 form factor to Raspberry Pi 5, while allowing space for the case’s integrated cooling fan.

Key features include:

• Supports single-lane PCIe 2.0 interface (500 MB/s peak transfer rate)
• Supports devices that use the M.2 M key edge connector, only supports 2230 form factor M.2 Solid State Drive
• Capable of supplying up to 3A to connected M.2 devices
• Conforms to the Raspberry Pi HAT+ specification and is autodetected by the latest Raspberry Pi software / firmware
• Compact layout, can be fitted inside the official Raspberry Pi 5 Case, while allowing space for the case’s integrated cooling fan
• Supports power and activity LEDs
• Specifically designed for stacking with the built-in fan in the Raspberry Pi 5 official case

Suitable for Raspberry Pi 5

Comes with 16PIN PCIe cable for connecting the HAT to PI5

* for reference only, the Raspberry Pi 5 and Solid State Drive are NOT included

Compact design, can be assembled into the official Raspberry Pi case

* for reference only, the Raspberry Pi 5 and Raspberry Pi 5 Case are NOT included

NVMe Drive Protocol Support

Only supports 2230 form factor M.2 Solid State Drive, Supports Booting PI5 From Solid State Drive

Onboard EEPROM

Onboard Dual LED Indicators

Easy to monitor the Working Status

How to install

* for reference only, the Solid State Drive and Raspberry Pi 5 are NOT included, please refer to the Package Content for detailed part list

Outline dimensions

Resources & Services

Wiki: www.waveshare.com/wiki/M.2_HAT+_Compact
