LED diódy RX a TX na doske budú blikať, keď sa prenášajú dáta cez čip USB-sériový a USB pripojenie k počítaču.

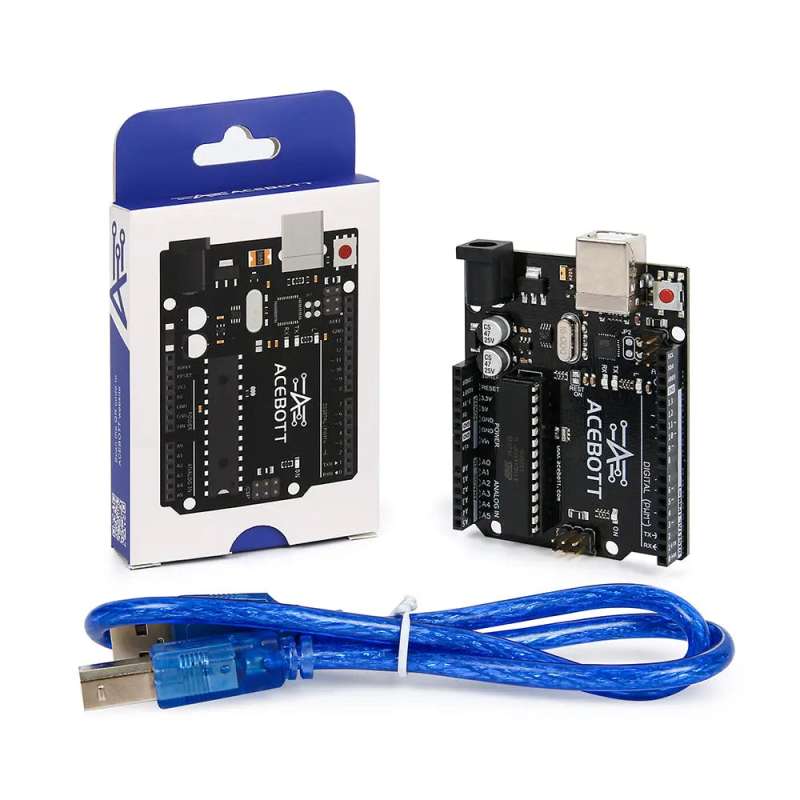

Modul ACEBOTT pre Arduino UNO R3 umiestňuje piny SDA a SCL vedľa pinu AREF. Okrem toho sa v blízkosti pinu RESET nachádzajú dva nové piny. Jeden z nich je IOREF, ktorý umožňuje štítom prispôsobiť sa napätiu dodávanému z dosky, a druhý je vyhradený pre budúce použitie.

Modul ACEBOTT pre Arduino UNO R3 funguje so všetkými existujúcimi štítmi a dokáže sa prispôsobiť aj novým štítom, ktoré využívajú tieto dodatočné piny.

Vlastnosti:

Mikrokontrolér ATmega328P

Vstupné napätie – 7–12 V

Prúd pri 5 V: 500 mA

Prúd pri 3,3 V: 50 mA

14 digitálnych vstupno-výstupných pinov (6 PWM výstupov)

8 analógových vstupov

32 kB pamäte Flash

Rýchlosť hodín 16 MHz
