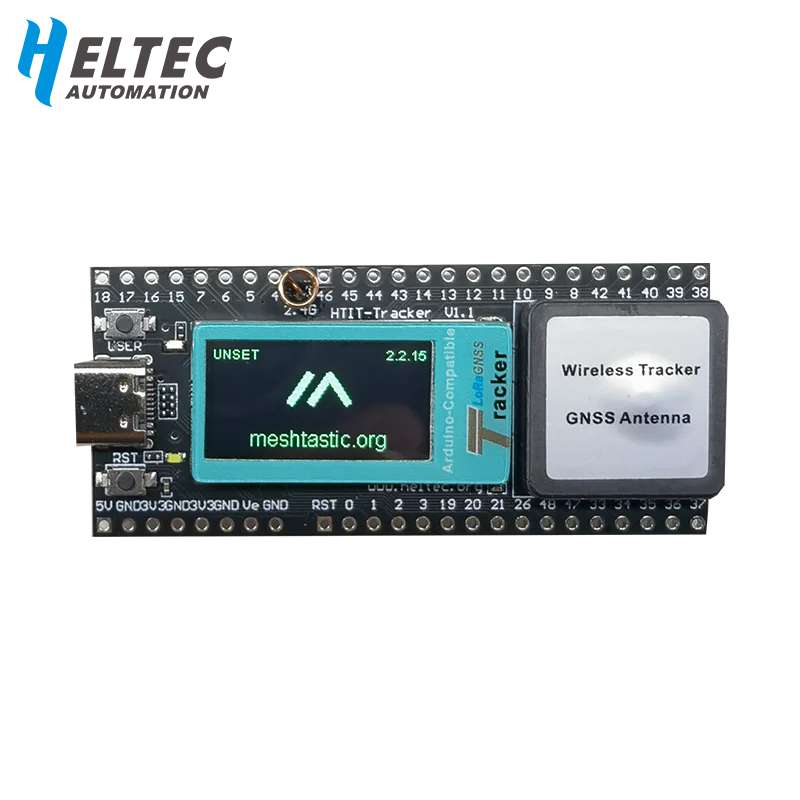

Heltec Wireless Tracker  ESP32-S3, SX1262 LoRa 868MHz, GNSS, 0.96inch TFT, GPS, Meshtastic, LoRaWAN

• Heltec Automation
• Main Features
• Specifications
• Description
• FAQ
• Docs & Resource
• Project
• Packing list

Wireless Tracker je vývojová sada založená na ESP32-S3FN8. Integruje SX1262 aj UC6580, aby poskytovala rýchle GNSS riešenie pre IoT. Môže sledovať akýkoľvek objekt a potom bezdrôtovo odosielať údaje cez Wi-Fi, Bluetooth, LoRa a je široko používaná v Meshtastick. Wireless Tracker podporuje L1 + L5/L2 a podporuje GPS, GLONASS, BDS, Galileo, NAVIC, QZSS multi-systémové spoločné polohovanie. Je dokonale kompatibilný s Arduinom a môže byť široko používaný vo vývoji, ako sú služby zdieľania bicyklov, sledovanie domácich zvierat alebo hospodárskych zvierat, lokalizácia vozidiel, sledovanie detí atď.

Hlavné vlastnosti

• Čipová sada ESP32-S3FN8+SX1262+UC6580, podporuje Wi-Fi, LoRa, Bluetooth, GNSS.
• Nízkoenergetický dizajn dvojfrekvenčného multisystému založený na 22nm technológii.
• Podporuje L1 + L5/L2, podporuje GPS, GLONASS, BDS, Galileo, NAVIC, QZSS multisystémové spoločné polohovanie.
• Rozhranie USB typu C s kompletným regulátorom napätia, ochranou ESD, ochranou proti skratu, RF tienením a ďalšími ochrannými opatreniami.
• Vstavané rozhranie batérie SH1.25-2, integrovaný systém správy lítiových batérií (správa nabíjania a vybíjania, ochrana proti prebitiu, detekcia napájania batérie, automatické prepínanie napájania USB / batérie).
• Vstavaná Wi-Fi, Bluetooth, špeciálna 2,4 GHz kovová pružinová anténa, vyhradené rozhranie IPEX (U.FL) pre použitie LoRa a GNSS.
• Vstavaný 0,96-palcový LCD displej s bodovou maticou 160*80, ktorý možno použiť na zobrazenie informácií o ladení, napájaní batérie a ďalších informácií.
• Podpora vývojového prostredia Arduino.

Špecifikácie

• Hlavný čip ESP32-S3FN8 (Xtensa® 32-bitový dvojjadrový procesor lx7)
• Čipová sada LoRa SX1262
• Čipová sada GNSS UC6580
• Frekvencia 470~510 MHz,
• 863~928 MHz
• Max. vysielací výkon 21±1 dBm
• Max. citlivosť prijímania -134 dBm
• Wi-Fi 802.11 b/g/n, až 150 Mbps
• Bluetooth LE Bluetooth 5,
• Bluetooth mesh
• Hardvérové zdroje 7*ADC1 + 2*ADC2; 7*Touch;
• 3*UART;
• 2*I2C; 2*SPI; atď.
• Rozhranie USB typu C;
• 2*1,25 rozhranie lítiovej batérie;
• LoRa ANT(IPEX1.0);
• 2*18*2,54 pinový konektor
• Batéria 3,7 V lítiová batéria, napájanie a nabíjanie
• Prevádzková teplota -20 ~ 70 ℃
• Rozmery 65,48 * 28,06* 13,52 mm
