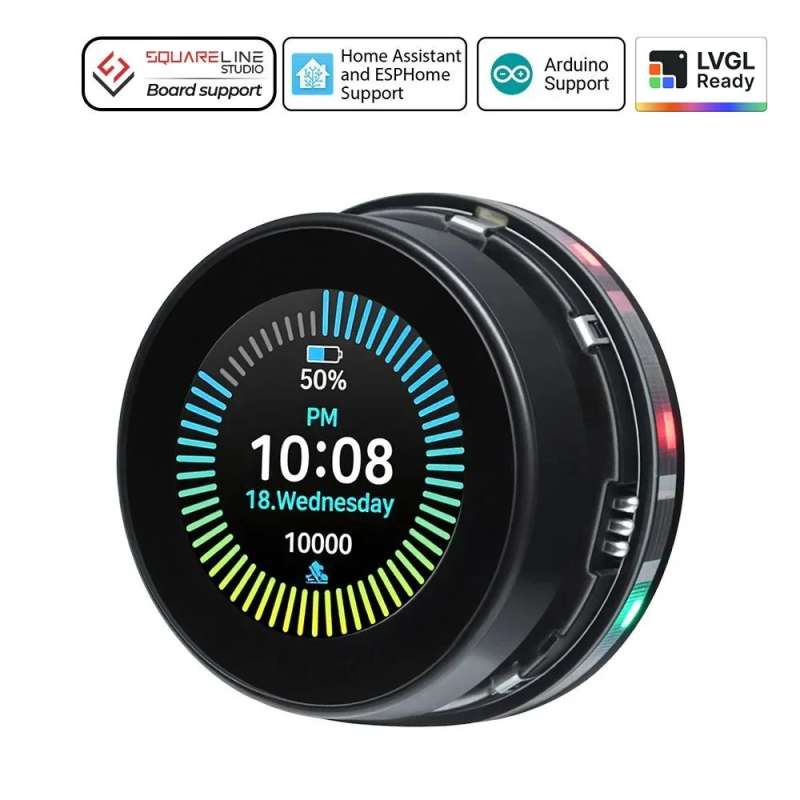

CrowPanel 1.46inch-HMI ESP32 Rotary Display 360x360 IPS Round Touch Knob Screen (ER-DHR55146D)

• [Spôsoby ovládania] Podporuje kapacitné dotykové ovládanie aj ovládanie otočným gombíkom. Gombík umožňuje otáčanie v smere hodinových ručičiek aj proti smeru hodinových ručičiek, ako aj stlačenie.
• [Vysoko výkonný hlavný radič] Je vybavený dvojjadrovým čipom ESP32-S3 s frekvenciou až 240 MHz, ktorý integruje 8 MB PSRAM a 16 MB Flash pre vysoký výkon.
• [Bezdrôtová komunikácia] Podporuje 2,4G WiFi a BLE Bluetooth s nízkou spotrebou energie.
• [Rozširujúce rozhrania] Integrovaný 5V nabíjací port, poskytujúci rozširujúce rozhrania UART, I2C a FPC.
• [Dizajn s ambientným osvetlením] Dodáva zariadeniu štýlový vzhľad a zlepšuje používateľský zážitok.
• [Nízkoenergetický dizajn] Predlžuje výdrž batérie prenosných zariadení, vhodné pre inteligentné domáce spotrebiče a aplikácie napájané z batérie.
• [Široká kompatibilita] Podporuje Arduino IDE a knižnicu LVGL.

Čo je to otočný displej?

Otočný displej je inteligentné interaktívne zariadenie, ktoré sa zvyčajne skladá z kruhového ovládača a displeja. Otáčaním ovládača je možné ovládať rôzne funkcie, zatiaľ čo displej slúži na zobrazovanie relevantných informácií. Tento otočný displej CrowPanel s uhlopriečkou 1,46 palca je vysoko výkonný, multifunkčný inteligentný interaktívny zobrazovací modul. Využíva dvojjadrový hlavný riadiaci čip ESP32-S3 s taktovacou frekvenciou až 240 MHz, vybavený 8 MB PSRAM a 16 MB Flash, čo zaisťuje vysoký výkon. Je vybavený 1,46-palcovým kruhovým IPS displejom s vysokým rozlíšením s rozlíšením 360×360, ktorý poskytuje ostrý a jasný obraz. Podporuje ako kapacitný dotyk, tak aj ovládanie otočným gombíkom. Gombík umožňuje otáčanie v smere hodinových ručičiek aj proti smeru hodinových ručičiek a stlačenie, čím ponúka plynulý hmatový zážitok vhodný pre rôzne scenáre, ako sú ovládacie panely inteligentných domácností, prenosné zariadenia a priemyselné ovládacie terminály.  Podporuje Wi-Fi 2,4 GHz a Bluetooth 5.0 (BLE), čo umožňuje stabilnú výmenu dát a diaľkové ovládanie a jednoduché pripojenie k ekosystému IoT. Disponuje tiež viacerými integrovanými rozširujúcimi rozhraniami (UART / I2C / FPC) pre programovanie a rozšírenie funkcií a obsahuje osvetlenie okolia, ktoré vylepšuje interaktívny zážitok a vizuálnu príťažlivosť.  Obrazovka je kompatibilná s Arduino IDE a grafickou knižnicou LVGL, čo umožňuje používateľom voľne navrhovať rozhrania používateľského prostredia a rýchlo realizovať personalizované interaktívne projekty. Nech ste vývojár IoT, nadšenec inteligentných domácností, tvorca alebo inžinier, táto 1,46-palcová otočná obrazovka poskytuje vysokovýkonnú, ľahko vyvíjateľnú a škálovateľnú platformu pre inteligentnú interakciu, ktorá pomáha rýchlo zrealizovať vaše nápady.

Funkcie

• Dvojitá interakcia: Ovládanie otočným gombíkom + dotykom. Podporuje otáčanie v smere hodinových ručičiek aj proti smeru hodinových ručičiek a ovládanie pomocou gombíka s potvrdzovacím stlačením, doplnené citlivým kapacitným dotykovým displejom pre jednoduché nastavenie hlasitosti, jasu a ďalších parametrov.
• Displej s vysokým rozlíšením: IPS displej s rozlíšením 360x360, podporujúci kapacitné dotykové ovládanie.
• Výkonné jadro ESP32-S3: Vybavené čipom ESP32-S3 s 8 MB PSRAM a 16 MB flash pamäte, s maximálnou taktovacou frekvenciou 240 MHz.
• Bezdrôtová komunikácia: Podporuje 2,4G WiFi a BLE Low Energy Bluetooth pre jednoduché pripojenie k sieťam inteligentnej domácnosti.
• B Bohaté možnosti rozšíreniaB : Disponuje B 5V nabíjacím portomB pre napájanie a programovanie; poskytuje rozhrania B UART, I2C a FPCB .
• B Nízkoenergetický dizajnB : Podporuje režim nízkej spotreby, vhodný pre inteligentné domáce spotrebiče a prenosné zariadenia.
• B Dizajn s ambientným osvetlenímB : Dodáva zariadeniu štýlový vzhľad a vylepšuje používateľský zážitok.
• Vývoj vo viacerých jazykoch: Podporuje Arduino IDE a knižnicu LVGL.

Scenáre použitia: Vhodné pre rôzne scenáre vrátane inteligentných domácností, priemyselného riadenia a prenosných zariadení.

• Dual Interaction: Knob + Touch Control. Supports clockwise/counterclockwise rotation and press-to-confirm knob operation, paired with a sensitive capacitive touchscreen for easy adjustment of volume, brightness, and other parameters.
• High-Definition Display: IPS screen with 360x360 high-definition resolution, supporting capacitive touch.
• Powerful ESP32-S3 Core: Equipped with an ESP32-S3 chip, featuring 8MB PSRAM and 16MB flash memory, with a maximum clock frequency of 240MHz.
• Wireless Communication: Supports 2.4G WiFi and BLE Low Energy Bluetooth for easy connection to smart home networks.
• Rich Expansion: Features a 5V charging port for power supply and programming; provides UART, I2C, and FPC expansion interfaces.
• Low-Power Design: Supports low-power mode, suitable for smart home appliances and portable devices.
• Ambient Lighting Design: Adds a cool touch to the device and enhances the user experience.
• Multi-Language Development: Supports Arduino IDE and LVGL library.
• Application Scenarios: Suitable for various scenarios including smart homes, industrial control, and portable devices.



Rotary input, smooth feel

Compatible with the LVGL graphics library

Applications Scenarios

Hardware Overview

Who needs this?

• Makers/open source hardware enthusiasts: DIY smart home controllers, light regulators, desktop instruments, custom input devices, etc.
• Home appliance or IOT manufacturers: develop customized control equipment, shorten product design cycle, intend to mass produce, etc.
• Education and training institutions: provide teaching kits for courses related to embedded systems, the Internet of Things, and UI design, which are easy for students to get started and intuitive to operate.

 Specification

Main Chip: ESP32-S3R8
Processor	Equipped with high-performance Xtensa 32-bit LX7 dual-core processor, with a main frequency of up to 240MHz
System memory	512KB SRAM、8M PSRAM
Storage	16M Flash
Screen
Size	1.46 inch
Screen Type	IPS
Touch Type	Capacitive Touch
Resolution	360*360
Wireless Communication
Bluetooth	Bluetooth Low Energy and Bluetooth 5.0
WiFi	Support 802.11a/b/g/n，2.4GH
Hardware
UART Interface	ZX-MX 1.25-4P
I2C interface	ZX-MX 1.25-4P
FPC connector	12P, Power supply burning port, Pitch: 0.5 mm.
Button	RESET button, BOOT button, confirmation button (knob press switch)
LED Light	Power indicator, LED ambient light
Other
Power Input	5V/1A
Operating temperature	-20~65℃
Storage temperature	-40~80℃
Operation Power	Module：DC5V   Main Chip：3.3V
Size	60*60*27.5mm
Shell	Plastic + acrylic
Net Weight	60g

Elecrow CrowPanel Rotary Display Comparison

Specification	1.28 inch	1.46 inch	2.1 inch
SKU	DHE38128D	DHR55146D	DHE03921D
Display Parameters
Screen Size	1.28 inch	1.46 inch	2.1 inch
Screen Type	IPS Round	IPS Round	IPS Round
Resolution	240×240	360×360	480×480
Touch Type	Capacitive Touch	Capacitive Touch	Capacitive Touch
Brightness	up to 400	up to 400	up to 400
Display Driver	GC9A01	JD9855	ST7701S
Processor Parameters
Main Chip	ESP32-S3R8	ESP32-S3R8	ESP32-S3R8
CPU Architecture	Xtensa 32-bit LX7 Dual-core	Xtensa 32-bit LX7 Dual-core	Xtensa 32-bit LX7 Dual-core
Max Frequency	240MHz	240MHz	240MHz
SRAM	512KB	512KB	512KB
PSRAM	8MB	8MB	8MB
ROM	384KB	384KB	384KB
External Flash	16MB	16MB	16MB
Wireless Connectivity
WiFi	802.11 a/b/g/n 2.4GHz	802.11 a/b/g/n 2.4GHz	802.11 a/b/g/n 2.4GHz
Bluetooth	BLE + Bluetooth 5.0	BLE + Bluetooth 5.0	BLE + Bluetooth 5.0
Interface Parameters
UART Interface	1*UART（ZX-MX 1.25-4P）
I2C Interface	1*I2C（ZX-MX 1.25-4P）
FPC Connector	12P FPC (0.5mm pitch, power/burn port)
Charging Port	5V Charging Port（ZX-MX 1.25-4P）
Buttons & Indicators
Buttons	RESET / BOOT / Knob Press	RESET / BOOT / Knob Press	RESET / BOOT / Knob Press
LED Indicators	Power LED + Ambient Light	Power LED + Ambient Light	Power LED
Physical Dimensions
Shell Material	Aluminum alloy + Plastic + Acrylic	Plastic + Acrylic	Plastic + Acrylic
Net Weight	50g	60g	80g
Size (mm)	48×48×33	60×60×27.5	79×79×30



Why Choose Us?

As an industry-leading equipment manufacturer, we rely on our independently developed core technology and the production strength of our factories to ensure that every product has precise quality control from design to manufacturing, and is both reliable and innovative. We provide online customer service support to answer your questions at any time, making the whole process worry-free. At the same time, we provide customized solutions to accurately meet your personalized needs. Choosing Elecrow means choosing safety, efficiency and professionalism.

Package List

• 1x ESP32 Display-1.46 inch Rotary Display
• 1x 50 cm MS1.25 to USB Cable
• 1X 4pin Dupont Cable

Wiki & External links

• Wiki
• User Manual
• ESP32-S3 Datasheet
