ThinkNode M2 Meshtastic (LoRa) Signal Transceiver Powered By ESP32-S3 with 1.3” OLED Display-Without Case

• 【Prijímač signálu LoRa】Firmvér sa prispôsobuje protokolu Meshtatic, dokáže realizovať efektívny prenos a príjem signálov LoRa
• 【1,3-palcový displej OLED】 Zobrazenie údajov a stavu zariadenia v reálnom čase
• 【Nabíjateľná lítiová batéria】1000mAh veľkokapacitná batéria, ktorá dokáže uspokojiť potreby dlhodobého používania v exteriéri
• 【Modulárny štýl】Vhodný na návrh vstavaného riešenia produktu
• 【Kompatibilita s aplikáciou Meshtastic APP】Môže používať aplikáciu Meshtastic APP na nastavenie parametrov zariadenia, správu informácií atď.

Elecrow ThinkNode-M2 je vysoko výkonný vysielač signálu LoRa. Ako hlavný procesor používa modul ESP32-S3 a podporuje Bluetooth. Používatelia môžu zariadenie jednoducho konfigurovať a monitorovať prostredníctvom mobilného telefónu. M2 má predinštalovaný firmvér Meshtastic a je vybavený bezdrôtovým čipom SX1262, ktorý dokáže efektívne odosielať a prijímať signály LoRa, aby sa zabezpečila spoľahlivosť a stabilita komunikácie. Okrem toho je zariadenie M2 dokonale kompatibilné s oficiálnou aplikáciou Meshtastic. Používatelia môžu pomocou aplikácie realizovať konfiguráciu parametrov, komunikáciu správ, zdieľanie máp a polohy, monitorovanie stavu siete, zaznamenávanie a export údajov a vlastné nastavenia. Vstavaný 1,3-palcový displej OLED dokáže zobrazovať údaje a stav zariadenia v reálnom čase, čo používatelia môžu pohodlne kedykoľvek zobraziť. Zabudovaná 1000mAh nabíjateľná batéria podporuje dlhodobé používanie v exteriéri. Anténa LoRa podporuje viacero možností frekvencie na ďalšiu optimalizáciu komunikačného výkonu. Zariadenie využíva modulárny dizajn na uľahčenie vstavanej integrácie a vlastného vývoja. Vďaka integrovanej komunikačnej technológii LoRa dosahuje ThinkNode-M2 efektívne pripojenie a výmenu údajov medzi zariadeniami. Či už v odľahlých oblastiach, kde nie sú k dispozícii mobilné siete, alebo v núdzových situáciách, zariadenie M2 možno použiť ako nezávislý komunikačný nástroj na zaistenie kritickej bezpečnosti. Je vhodný aj na nízkonákladovú výmenu informácií a riešenia prenosu a príjmu medzi komunitami na uspokojenie rôznych komunikačných potrieb.

Meshtastic App Compatible

Users can use the App to configure and manage parameters of the M2 device, communicate messages, share maps and locations, monitor network status, record and export data, customize settings, etc.



Built-in 1.3" OLED Display

Modular design, suitable for embedded solution.

Applications Scenario

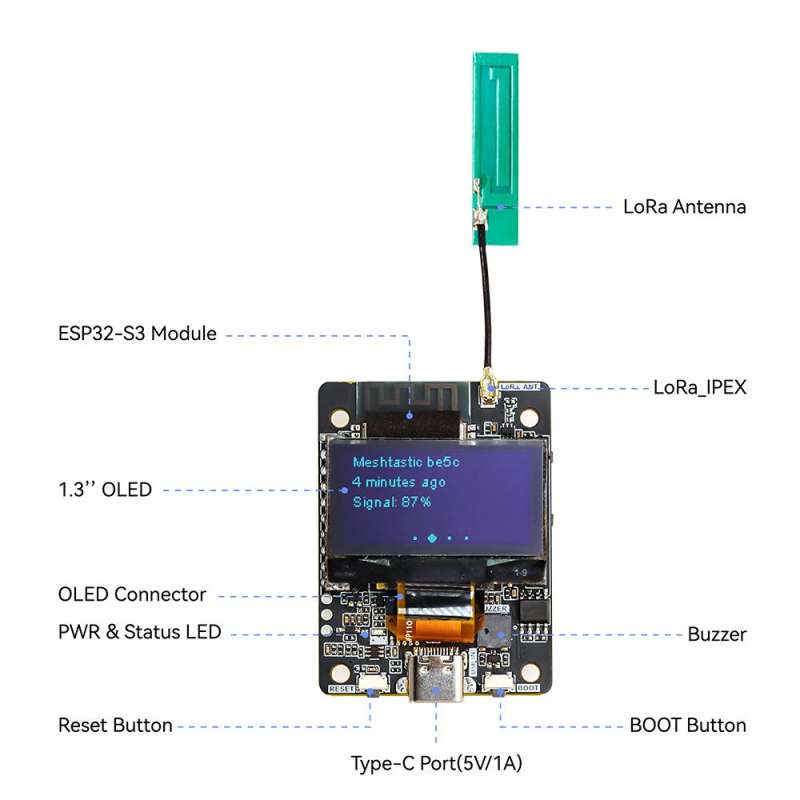

Hardware Overview

Feature

• Thinknode M2’s firmware is adapted to the Meshtastic protocol, it can realize efficient and stable transmission and reception of Lora signals;
• 1.3-inch OLED display screen for real-time viewing of data and device status;
• Built-in 1000mAh lithium battery, it can Meet the needs of long-term outdoor use;
• Adopts modular style, suitable for embedded solution product design;
• Compatible with the Meshtatic official App. Users can use the App to configure and manage parameters of the M2 device, communicate messages, share maps and locations, monitor network status, record and export data, customize settings, etc.
• Compact size, easy to carry and durable;
• External LoRa antenna ensures the stability and efficiency of signal transmission;

Target Group

Outdoor enthusiasts, emergency responders, rural and remote residents, technology enthusiasts and developers, logistics and transportation companies, and community organizations.



Application

Outdoor adventure/Emergency communications/Community networking/Technology enthusiasts/Fleet management.

Specification

Main Processor（ESP32-S3 Module）
CPU/SoC	Equipped with high-performance Xtensa 32-bit LX7 dual-core processor, with a main frequency of up to 240MHz
System Memory	512KB SRAM、8M PSRAM
Storage	4M Flash，384KB ROM
Firmware	Meshtastic firmware is fully compatible, and the signal is transmitted in LoRa mode
Display
Size	1.3 inch
Display Materials	OLED
Resolution	128*64
Driver Chip	SSH1106
Wireless Communication
WiFi	Support 802.11a/b/g/n, 2.4GHz
Bluetooth	Bluetooth Low Energy and Bluetooth 5.0
LoRa	SX1262 LoRa Transceiver、US 915MHz / EU 868MHz
Hardware
Interface	Type-C Interface, IPEX antenna connector (internal), battery connector (internal)
Function	LCD display, USB2.0, PMU power management, USB to UART, buzzer, buck circuit, etc.
Button	Power button, Function button, Reset button, BOOT button
LED Indicator	Power indicator, charging indicator
Other
Power Input	5V/1A, supports USB or lithium battery power supply
Power consumption	The maximum working power consumption is about 217mA, and the low power consumption is about 136mA (screen-off state)
Operating Temperature	-10~50°C
Storage Temperature	-20~60 °C
Relative humidity	10%-95%, @ 40°C (non-condensing)
Size	With Case：88.4*46*23mm; Without Case：51.5*37*9.5mm
Shell	ABS Plastic
Net weight	30g(Without case);50g(With case)



Package List

• 1x ThinkNode M2 Transceiver Device
• 1x USB-A to Type-C Cable
• 1x User Manual
