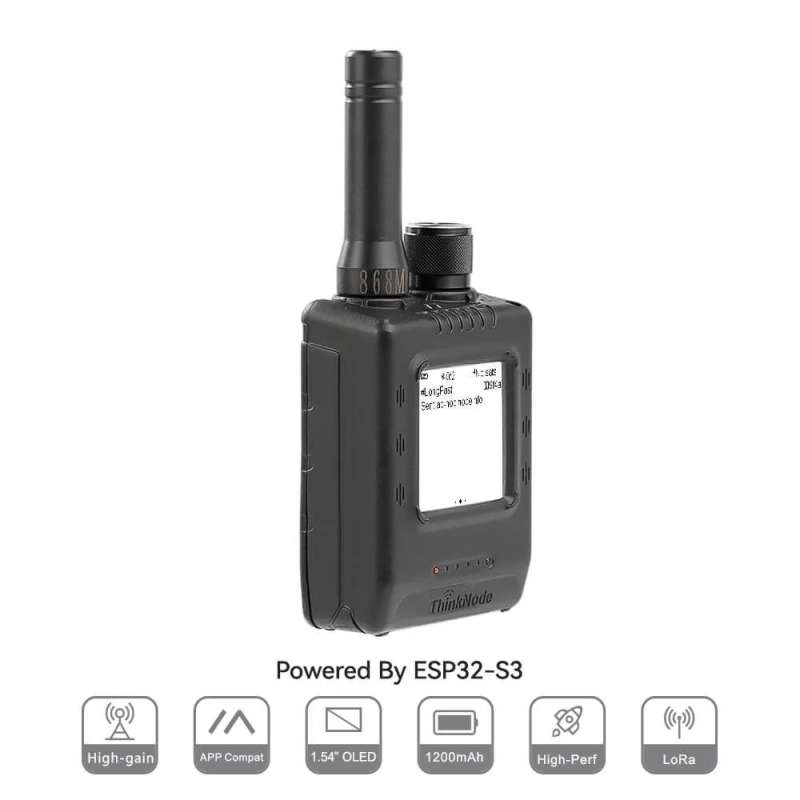

ThinkNode M5 Walkie-Talkie Pro -LoRa Signal Transceiver ESP32-S3, 1.54” GPS Function-868 MHz (ER-ILM14505D)

[Vysielač a prijímač signálu LoRa] Umožňuje efektívny prenos a príjem signálov LoRa.

[Funkcia GPS polohovania] Vstavaný modul GPS poskytuje funkcie polohovania, vrátane polohovania GPS, GLONASS, BeiDou, QZSS.

[Nabíjateľná lítiová batéria] 1200 mAh batéria s veľkou kapacitou, môže pracovať nepretržite, čím spĺňa potreby dlhodobého vonkajšieho použitia.

[1,54-palcový EPD displej] Zobrazenie dát a stavu zariadenia v reálnom čase

[RTC hodiny] Vstavané RTC hodiny, rýchlejší štart zariadenia, podpora prerušenia/prebudenia;

[Čo získate] 24-hodinový zákaznícky servis a 1-ročná záruka. 1x ThinkNode M1, 1x kábel TYPE-C, 1x používateľská príručka

Ak chcete zakúpiť verziu ThinkNode Meshtastic, kliknite na ThinkNode M5.  Firmware LoRa nie je súčasťou balenia; funkcie si musíte nakonfigurovať a napísať sami.

ThinkNode M5 Walkie-Talkie Pro: Vysoko výkonné komunikačné zariadenie LoRa

Elecrow ThinkNode-M5 Walkie-Talkie Pro je vysoko výkonné multifunkčné zariadenie, ktoré integruje pokročilú bezdrôtovú komunikačnú technológiu a rôzne senzory. Zariadenie je napájané procesorom ESP32-S3 a podporuje Bluetooth pripojenie. Používatelia ho môžu ľahko konfigurovať a monitorovať prostredníctvom svojich mobilných telefónov. V kombinácii s bezdrôtovým čipom SX1262 môže zariadenie efektívne odosielať a prijímať signály LoRa. ThinkNode-M5 je vybavený 1,54-palcovým EPD (Electronic Paper Display), ktorý umožňuje používateľom zobraziť údaje a stav zariadenia v reálnom čase. Je vybavený 1200mAh nabíjateľnou batériou a môže pracovať vonku po dlhú dobu. Vstavaný modul GPS zariadenia M5 zabezpečuje presné určenie polohy v akomkoľvek prostredí a môže sa používať ako nezávislý komunikačný nástroj v prípade absencie pokrytia sieťou alebo v núdzových situáciách na ochranu bezpečnosti používateľov. Externá anténa LoRa podporuje výber rôznych frekvencií. Zariadenie má integrovaný uzavretý dizajn, ktorý je kompaktný, ľahko prenosný a odolný. Vďaka vysoko integrovanému dizajnu ThinkNode-M5 integruje pokročilé komunikačné technológie, ako sú LoRa a GPS, aby dosiahol efektívne pripojenie a výmenu dát medzi zariadeniami. Či už v odľahlých oblastiach, kde nie je pokrytie mobilnými sieťami, alebo v núdzových situáciách, M5 môže slúžiť ako spoľahlivý nezávislý komunikačný nástroj.



Low power consumption and long battery life

With a built-in 1.54" EPD display



ThinkNode M5 with GPS Positioning Function

Different applications of ThinkNode M5

Hardware Overview of ThinkNode M5

Feature

• Combined with the SX1262 Chip, it can realize efficient and stable transmission and reception of LoRa signals.
• Built-in GPS module, providing accurate positioning functions including GPS, GLONASS, BeiDou, QZSS;
• RTC clock can keep accurate time records even when power is off, and can realize faster hot start of the device, support interruption/wake-up.
• 1.54-inch EPD display screen for real-time viewing of data and device status;
• Built-in 1200mAh lithium battery, it can work continuously.
• Low power consumption, the maximum working current is about 340mA (CPU+LoRa transceiver), and the low power consumption is about 34uA.
• The closed shell with integrated design is compact and portable, easy to carry and durable.
• External LoRa antenna ensures the stability and efficiency of signal transmission.Target Group

Outdoor enthusiasts, emergency responders, rural and remote residents, technology enthusiasts and developers, logistics and transportation companies, community organizations;

Application

Outdoor adventure/Emergency communications/Community networking/Technology enthusiasts/Fleet management



Specification

Main Processor（ESP32-S3）
CPU/SoC	High-performance Xtensa 32-bit LX7 dual-core processor, clocked at up to 240MHz
System Memory	512KB SRAM、8M PSRAM
Storage	4M Flash, 384KB ROM
EPD(Electronic Paper Display)
Size	1.54 inch-EPD(monochrome ink screen)
Display Materials	E-lnk（Electronic Ink）
Resolution	200*200 or more
Driver Chip	SSD1681 (Via SPI or I2C interface)
Global Fresh Time	2s
Wireless Communication
Bluetooth	Bluetooth Low Energy and Bluetooth 5.4 (phone configuration)
LoRa	SX1262 LoRa Transceiver、US 915MHz / EU 868MHz（External antenna）
Hardware
Interface	Type-C Interface、RP-SMA Interface
Function	GPS Location(GPS, GLONASS, BeiDou, QZSS)、EPD Display、RTC、USB2.0、 PMU power management (built-in 1200mAh lithium battery), buzzer, etc.
Button	Knob Switch, Function Button, Page Turn Button, GPS Switch, Reset Button
LED Indicator	Power supply, GPS/LoRa indication
Other
Power Input	5V/1A, supports USB or lithium battery power supply
Power consumption	The maximum working current is about 340mA (CPU+LoRa transceiver), and the low power consumption is about 34uA
Operating Temperature	-10~50°C
Storage Temperature	-20~60 °C
Relative humidity	10%-95%, @ 40°C (non-condensing)
Size	82*51.6*26.3m
Enclosure	ABS Plastic
Net weight	58g (Without case); 81g (With case)

What's the difference between the ThinkNode M1 vs M2 vs M5?

Why Choose us?

As an industry-leading equipment manufacturer, we rely on our independently developed core technology and the production strength of our factory to ensure that every product has precise quality control from design to manufacturing, and is both reliable and innovative. We provide online customer service support to answer your questions at any time, making the whole process worry-free. At the same time, we provide customized solutions to accurately meet your personalized needs. Choosing Elecrow means choosing safety, efficiency and professionalism.

Please rest assured to buying, we have a 1-year warranty and 30-day return policy.

Package List

• 1x ThinkNode M5 LoRaWAN Gateway
• 1x USB-A to Type-C Cable
• 1x Lora Rubber Stick Antenna
• 1x User Manual
