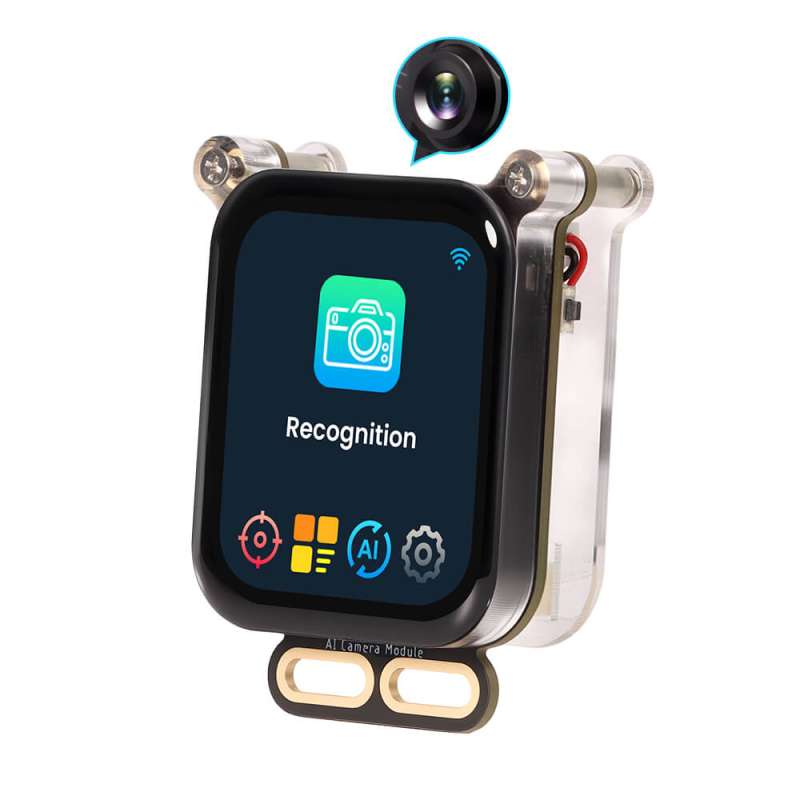

AI Camera ESP32 Development Board Vision Sensor Board (ER-SAD00006D)

• [Rozpoznávanie viacerých algoritmov] Integruje viacero algoritmov vizuálneho rozpoznávania: rozpoznávanie tváre, rozpoznávanie farieb, rozpoznávanie kariet, rozpoznávanie objektov, sledovanie objektov a sledovanie línií.
• [Ovládanie zvuku] Podporuje hlasové vstupy, prehrávanie interkomu a vlastné hlasové príkazy
• [Rozhranie pre viacero scenárov] Vyhradené rozhranie BAT a UART, ľahko prepojiteľné s Arduino, Raspberry Pi a inými platformami
• [Pripravené na použitie] Vstavaný offline model, rozpoznateľný po zapnutí
• [Bezdrôtová komunikácia] Čip WiFi umožňuje odosielať dáta v reálnom čase, podporuje diaľkové ovládanie a aktualizáciu dát OTA
• [Ovládanie dotykom] Podporuje kapacitný dotyk, rýchlo prepína funkcie rozpoznávania a je ľahko použiteľný.

Systém AI kamery kombinuje tradičný hardvér kamery so softvérom umelej inteligencie (AI) na vykonávanie inteligentných funkcií nad rámec základného snímania obrazu. Tieto systémy dokážu analyzovať obrázky a videá, rozpoznávať objekty a na základe tejto analýzy prijímať rozhodnutia, čím často zvyšujú bezpečnosť, automatizáciu a kvalitu obrazu. Vývojová doska AI kamery od Elecrow je inteligentná vývojová doska založená na systéme AI kamery. Ide o mikrointeligentnú vývojovú dosku, ktorá integruje viacero algoritmov na rozpoznávanie a je navrhnutá pre ľahké aplikácie, ako je vzdelávanie, tvorcovia a priemyselné rozpoznávanie. Táto AI kamera používa ESP32-S3 nízkoenergetický dvojjadrový SoC, vstavanú komunikačnú funkciu WiFi+BLE a podporuje lokálne rozpoznávanie AI a cloudové uvažovanie. Je vybavená 2-megapixlovou kamerou GC2145, ktorá dokáže presne rozpoznať tváre, objekty, trajektórie pohybu atď. Kapacitný dotykový displej TFT-LCD sa ľahko ovláda a umožňuje rýchle prepínanie funkcií rozpoznávania. Modul RGB osvetlenia dokáže osvetliť objekty v tme a mikrofón a reproduktor MEMS sa dajú použiť na interkom a hlasové príkazy DIY. Vizuálna kamera AI má prednastavené rôzne inteligentné algoritmy rozpoznávania, ako je rozpoznávanie tváre, rozpoznávanie farieb, rozpoznávanie štítkov, rozpoznávanie objektov a sledovanie atď., a je široko používaná vo výučbových experimentoch, moduloch inteligentného videnia automobilov, klasifikácii priemyselného videnia a iných scenároch. Má rozhrania UART a BAT a môže byť prepojená a ovládaná s bežnými SBC, ako sú Arduino a Raspberry Pi, a má dobré možnosti rozšírenia. Kompaktný dizajn, bohaté výhody externého rozhrania a široký trhový potenciál predefiniujú multimodálne AI videnie + hlasovú interakciu a predefiniujú inteligentné vnímanie.

AI Camera Module

• ESP32-S3R8
• 1.83Inch TFT LCD Touch Screen
• Pixels 2MPx
• WiFi & BT 5.0
• Flash 16MB
• Support up to 128GB SD Card
• UART + I2C Pad
• Dev. ESP-IDF/Arduino/Micro Python,...
• Power 5V/1A

An AI camera system combines traditional camera hardware with artificial intelligence (AI) software to perform intelligent functions beyond basic image capture. These systems can analyze images and video, and make decisions based on that analysis, often enhancing security, automation, and image quality. Elecrow’s AI camera development board is an intelligent development board based on the AI camera system. It is a micro-intelligent development board that integrates multiple algorithms for recognition, and is designed for lightweight applications such as education, makers, and industrial recognition. This AI camera uses ESP32-S3 low-power dual-core SoC, built-in WiFi+BLE communication function, and can support local AI recognition and cloud reasoning. It is equipped with a GC2145 2-megapixel camera that can accurately recognize faces, objects, motion trajectories, etc. The TFT-LCD capacitive touch screen is easy to operate and can quickly switch recognition functions. The RGB lighting module can fill in the light for objects in the dark, and the MEMS microphone and speaker can be used for intercom and DIY voice commands. The AI visual camera presets a variety of intelligent recognition algorithms such as face recognition, AI Online Image Recognition, and AI Online Voice Intercom, and is widely used in teaching experiments, smart car vision modules, industrial vision classification, and other scenarios. It has UART and BAT interfaces, and can be linked and controlled with mainstream SBCs such as Arduino and Raspberry Pi, and has good expansion capabilities. The compact design, rich external interface advantages, and broad market potential will redefine multimodal AI vision + voice interaction and redefine intelligent perception.

AI Camera supports audio control

It supports voice input and audio playback for the intercom.

Support Multiple Development Languages and Environments

The expansion interface can connect with multiple SBCs.

It can connect with Raspberry Pi, Audino, micro: bit, LattePanda, etc.

Hardware Overview

Feature

• Multiple visual recognition algorithms. Supports face recognition, AI Online Image Recognition, and AI Online Voice Intercom.
• Audio control. Supports voice input and audio playback, and can perform intercom and DIY voice control
• Multi-scenario interface. Reserved battery interface and UART, easy to connect to platforms such as Arduino and Raspberry Pi for linkage with other main controls.
• Ready to use. Built-in offline recognition model, can run as soon as it is turned on
• Wireless communication. Equipped with WiFi chip, real-time data upload, supports remote wireless control, and OTA update of recognition model data.
• Touch operation. Capacitive touch screen design can quickly switch between different recognition functions, easy to operate.



Who Needs This？

• Makerspace, programming training institutions, and hardware laboratories
• Enterprise users, industrial scenario test groups
• Primary and secondary school STEAM education and university scientific research teaching

Where is it used?

• STEAM education: learning visual recognition, image processing, and AI control
• Garbage classification demonstration: quickly identifying recyclables, hazardous materials, etc.
• Industrial identification: suitable for assembly line object recognition, label scanning, etc.
• Interactive experiment: programming and controlling peripherals with micro:bit and Raspberry Pi

Specification

Main Chip: ESP32-S3R8
Processor	Equipped with high-performance Xtensa 32-bit LX7 dual-core processor, with a main frequency of up to 240MHz
System memory	8M PSRAM, 384KB ROM
Storage	16M Flash
Development Language	C/C++/MicroPython
Development Environment	ESP-IDF/Arduino/MicroPython etc.
Wireless Communication
Bluetooth	Bluetooth®5, internal antenna
WiFi	WiFi 4 protocol, supports 2.4GHz, built-in antenna
Image Sensor (Camera)
GC2145	2.0Megapixels, 120-degree wide-angle
Compatible cameras	Compatible with OV2640/OV5640
Screen
Size	1.83 inch (Rounded Corners)
Screen Type	TFT-LCD
Touch Type	Capacitive Touch
Resolution	320*240
Audio
Microphone	MEMS microphone, sensitivity -26dB±1dB, signal-to-noise ratio 58dB
Speaker	8Ω/1W
Hardware
UART Interface	4PIN UART serial port connector (pitch 2mm)
BAT Interface	2-pin battery holder (battery not included)
Type-C Interface	Power supply + program burning interface, input power 5V/1A
Button	RESET button, AI button
LED Light	Power indicator, White fill light, RGB Indicator, battery indicator
Other
Power Input	5V
Operating Temperature	-20~70℃
Storage Temperature	-30~80℃
Operation Power
Size	56*45*18.6mm
Shell Material	Acrylic
Net Weight	32g



Package List

• 1x AI Camera Development Board
• 1x Type-C Cable
• 1x UART Serial Cable
